44. Топология сети: определение, классификация, назначение
Топология сети – это способ описания конфигурации сети, схема расположения и соединения сетевых устройств. Топология сети позволяет увидеть всю ее структуру, сетевые устройства, входящие в сеть, и их связь между собой.
Выделяют несколько видов топологий: физическую, логическую, информационную и топологию управления обменом. В этой статье мы поговорим о физической топологии сети, которая описывает реальное расположение и связи между узлами локальной сети.
Выделяют несколько основных видов физических топологий сетей:

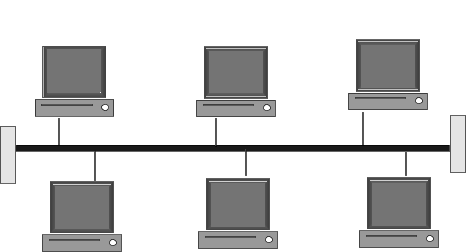

Шинная топология сети – топология, при которой все компьютеры сети подключаются к одному кабелю, который используется совместно всеми рабочими станциями. При такой топологии выход из строя одной машины не влияет на работу всей сети в целом. Недостаток же заключается в том, что при выходе из строя или обрыве шины нарушается работа всей сети.
Топология сети «Звезда» - топология, при которой все рабочие станции имеют непосредственное подключение к серверу, являющемуся центром "звезды". При такой схеме подключения, запрос от любого сетевого устройства направляется прямиком к серверу, где он обрабатывается с различной скоростью, зависящей от аппаратных возможностей центральной машины. Выход из строя центральной машины приводит к остановке всей сети. Выход же из строя любой другой машины на работу сети не влияет.
Кольцевая топология сети – схема, при которой все узлы соединены каналами связи в неразрывное кольцо (необязательно окружность), по которому передаются данные. Выход одного ПК соединяется со входом другого. Начав движение из одной точки, данные, в конечном счете, попадают на его начало. Данные в кольце всегда движутся в одном и том же направлении. Такая топология сети не требует установки дополнительного оборудования (сервера или хаба), но при выходе из строя одного компьютера останавливается и работа всей сети.
Ячеистая топология сети – топология, при которой каждая рабочая станция соединяется со всеми другими рабочими станциями этой же сети. Каждый компьютер имеет множество возможных путей соединения с другими компьютерами. Поэтому обрыв кабеля не приведет к потере соединения между двумя компьютерами. Эта топология сети допускает соединение большого количества компьютеров и характерна, как правило, для крупных сетей.
При смешанной топологии применяются сразу несколько видов соединения компьютеров между собой. Встречается она достаточно редко в особо крупных компаниях и организациях.
Для чего нужно знать виды топологий и все их минусы и плюсы? От схемы сети зависит состав оборудования и программного обеспечения. Топологию выбирают, исходя из потребностей предприятия. Кроме того, знание топологии сети позволяет оценивать ее слабые места, а также зависимость стабильности ее работы от отдельных составляющих, тщательнее планировать последующие подключения нового сетевого оборудования и ПК. В случае какого-то сбоя, отсутствия связи с каким-либо компьютером сети, на карте всегда можно посмотреть, где данное устройство располагается, на каком этаже, в каком офисе или помещении, на что, прежде всего, нужно обратить внимание и куда идти в первую очередь для устранения неисправности.
И тут мы подошли к одному из ключевых вопросов, интересующих всех системных администраторов, а именно: как нарисовать схему сети с минимальными затратами времени, сил и средств? Если сеть велика и состоит из десятков серверов, сотен компьютеров и еще множества других сетевых устройств (принтеров, свитчей и т.д.), даже опытному системному администратору - не говоря уже о новичке – очень сложно быстро разобраться во всех связях между сетевым оборудованием. О создании топологии сети вручную тут и речи быть не может. К счастью, современный рынок ПО предлагает специальные программы для автоматического исследования и построения схемы сети. Это позволяет системному администратору узнать, где и какое оборудование находится, не прибегая к ручному исследованию проводов.
Таким образом, даже если вы в компании новичок, и предыдущий сисадмин не горел большим желанием «сдавать» вам сеть по всем правилам,программы рисования топологии сети позволят вам быстро включиться в работу и начать ее с построения схемы вашей сети.
45. Классификация сетей и их архитектура |
Архитектура сетей. Архитектура сети определяет основные элементы сети, характеризует ее общую логическую организацию, техническое обеспечение, программное обеспечение, описывает методы кодирования. Архитектура также определяет принципы функционирования и интерфейс пользователя. Рассмотрим следующие три вида архитектур:
архитектура терминал - главный компьютер;
одноранговая архитектура;
архитектура клиент - сервер.
Архитектура терминал - главный компьютер. Архитектура терминал – главный компьютер (terminal – host computer architecture) – это концепция информационной сети, в которой вся обработка данных осуществляется одним или группой главных компьютеров. Рассматриваемая архитектура предполагает два типа оборудования:
Главный компьютер, где осуществляется управление сетью, хранение и обработка данных.
Терминалы, предназначенные для передачи главному компьютеру команд на организацию сеансов и выполнения заданий, ввода данных для выполнения заданий и получения результатов.

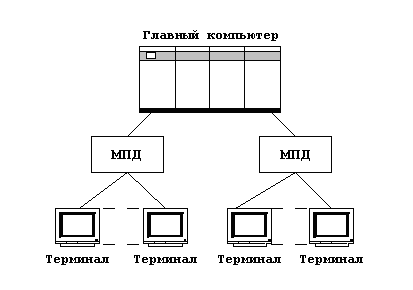

Главный компьютер через мультиплексоры передачи данных (МПД)
взаимодействуют с терминалами, как представлено на рис. 1.1.
Рис. 1.1. Архитектура терминал – главный компьютер
Классический пример архитектуры сети с главными компьютерами – системная сетевая архитектура (System Network Architecture – SNA).
Одноранговая архитектура. Одноранговая архитектура (peer-to-peer architecture) - это концепция информационной сети, в которой ее ресурсы рассредоточены по всем системам. Данная архитектура характеризуется тем, что в ней все системы равноправны. К одноранговым сетям относятся малые сети, где любая рабочая станция может выполнять одновременно функции файлового сервера и рабочей станции. В одноранговых ЛВС дисковое пространство и файлы на любом компьютере могут быть общими. Чтобы ресурс стал общим, его необходимо отдать в общее пользование, используя службы удаленного доступа сетевых одноранговых операционных систем. В зависимости от того, как будет установлена защита данных, другие пользователи смогут пользоваться файлами сразу же после их создания. ЛВС достаточно хороши только для небольших рабочих групп. Одноранговые ЛВС являются наиболее легким и дешевым типом сетей для установки. При соединении компьютеров, пользователи могут предоставлять ресурсы и информацию в совместное пользование. Они имеют следующие преимущества:
простота установки и настройки;
ПК не зависят от выделенного сервера;
возможность пользователей контролировать свои ресурсы;
Рис. 1.2. Одноранговая архитектура
малая стоимость и простота эксплуатации;
минимум оборудования и программного обеспечения;
нет необходимости в администраторе;
хорошо подходят для сетей с количеством пользователей, не превышающим десяти.
Проблемой одноранговой архитектуры является ситуация, когда компьютеры отключаются от сети. В этих случаях из сети исчезают виды сервиса, которые они предоставляли. Сетевую безопасность одновременно можно применить только к одному ресурсу, и пользователь должен помнить столько паролей, сколько сетевых ресурсов. При получении доступа к разделяемому ресурсу происходит падение производительности компьютера. Существенным недостатком одноранговых сетей является отсутствие централизованного администрирования. Использование одноранговой архитектуры не исключает применения в той же сети также архитектуры «терминал - главный компьютер» или архитектуры «клиент - сервер».
Domain (домен) – официальное название компьютера в Internet. Это часть адреса Internet, которая следует за @. Например, адресом Internet For Dummies Central является nintemet@dummies.com, а ее доменным именем — dummies.com Domain name server (DNS — сервер доменных имен, или просто сервер имен) – компьютер в Internet, осуществляющий преобразование между доменными именами и численными адресами Internet Dynamic routine (маршрутизация) – метод адресации информации в Internet (не только почтовых сообщений, но и всей информации), при котором, если один из путей блокирован или разрушен, информация может пройти по альтернативному пути
