Міністерство освіти і науки України

Індустріальний технікум ДонДТУ

Методичні вказівки до виконання курсового проекту

З предмету “Електропостачання підприємств і цивільних споруд”

для студентів спеціальності 5.090.609”Монтаж та експлуатація електроустаткування підприємств і цивільних споруд”-

Алчевськ 2008

Склав Викладач вищої категорії Уманська Л.І.

Рецензент к.т.н. , доцент ДонДТУ Плюгін В.Є

Затверджено на засіданні Л.І. Пономаренко-

методичної ради голова методичної ради

Розглянуто і схвалено на засіданні циклової

Комісії електротехнічних дисциплін

Протокол № ______________ від 20__

Голова комісії____________________________

Зміст

Вступ................................................................................................... 3

Вимоги до виконання і захисту проекту........................................ .6

Розрахунок електричних навантажень............................................ .7

Розрахунок потужності компенсуючого устрою .......................... 16

Вибір мереж до 1000 В..................................................................... 19

Захист мереж до 1000 В................................................................. .. 21

Вибір числа і потужності силових трансформаторів...................... 22

Вибір високовольтного електроустаткування ............................. 31

Розрахунок струмів КЗ......................................................................36

Перевірка високовольтного обладнання і струмоведучих частин

на дію струмів КЗ................................................................................48

Розрахунок та вибір релейного захисту............................................53

Розрахунок захисного заземлення.....................................................54

Література ...........................................................................................57

Вступ

Важливим етапом в розвитку творчої діяльності майбутніх спеціалістів техніків-електриків є курсове проектування, у ході якого розвиваються навички самостійного рішення інженерних задач і практичного використання теоретичних знань, формується аналітичне і творче мислення, закріплюються вміння виконання розрахунків за допомогою комп’ютера , а також виконання графічної частини проекту. У методичних вказівках розглянуті питання курсового проектування , приводяться вимоги до виконання і оформлення проектів, приводяться приклади розрахунків і необхідний довідниковий матеріал. Потрібно також приділяти увагу питанням економічності систем електропостачання шляхом вибору раціональних режимів роботи, зниження втрат електроенергії, використання сучасного комплектного електроустаткування, сучасні рішення по розподілу і споживанню електроенергії промисловим підприємством у цілому і окремими цехами, вибрані системи електропостачання повинні бути надійними і економічними, енергозберігаючими.

Основою курсового проектування є завдання складене викладачем на базі матеріалу базового підприємства, а також інших об’єктів господарювання , підприємств. До встановлення потрібно приймати нове, перспективне електроустаткування. Курсовий проект повинен мати елементи творчих рішень, наприклад реконструкція підстанції, заміна трансформаторів, релейного захисту і т.п . Виконання КП починається з складання графіка роботи, підбору підручників, довідкової літератури, складання програми для роботи з комп ‘ютером. Графічна частина проекту органічно пов ‘язана з розрахунками. У пояснювальній записці розміщують таблиці, схеми, діаграми, які доповнюють розрахунки та текст. Формули нумеруються а також пояснюються, що входить до її складу, потім підставляються числа, коефіцієнти повинні мати посилки на джерело. Пояснювальна записка виконується на листах зі штампом 15 мм(крім змісту-40мм) формату А4, чорними чорнилами, пастою на ПК або на друкарській машинці, технічно грамотно. Назву розділів починати з нової сторінки. Графічна частина проекту виконується згідно ЄСКД. Після виконання КП студент готується до захисту, складається доклад по виконаній роботі, теоретично підготуватися за контрольними запитаннями. Захист КП- підготовка до захисту дипломного проекту, до майбутньої професії.

Зміст і об’єм проекту

Текстовою частиною проекту є записка розрахунково-пояснювальна у обсязі 30—40 сторінок для курсового проекту, 2листа графічної частини формату А1.

У тексті записки стисло висловлюється методика розрахунків, дається обґрунтування ухваленим рішенням, приводяться необхідні для розрахунків формули і схеми. Результати розрахунків представляються в табличній формі, а пояснення до них виконуються на конкретному прикладі.

Записка розрахунково-пояснювальна до курсового проекту включає титульний лист, завдання на проект з початковими даними на проектування, зміст, введення, основний зміст проекту, список використаних джерел.

При проектуванні електропостачання об'єкту доцільно розглянути наступні питання:

1. Особливості технологічного процесу даного підприємства (цеху), класифікація і загальні характеристики споживачів електроенергії (по роду струму, напрузі, надійності і т. п.).

2. Характеристика навколишнього середовища виробничих приміщень.

3. Визначення електричних навантажень по групах приймачів електроенергії, цехах і підприємстві в цілому.

4. Вибір раціональної напруги для живлячої мережі підприємства.

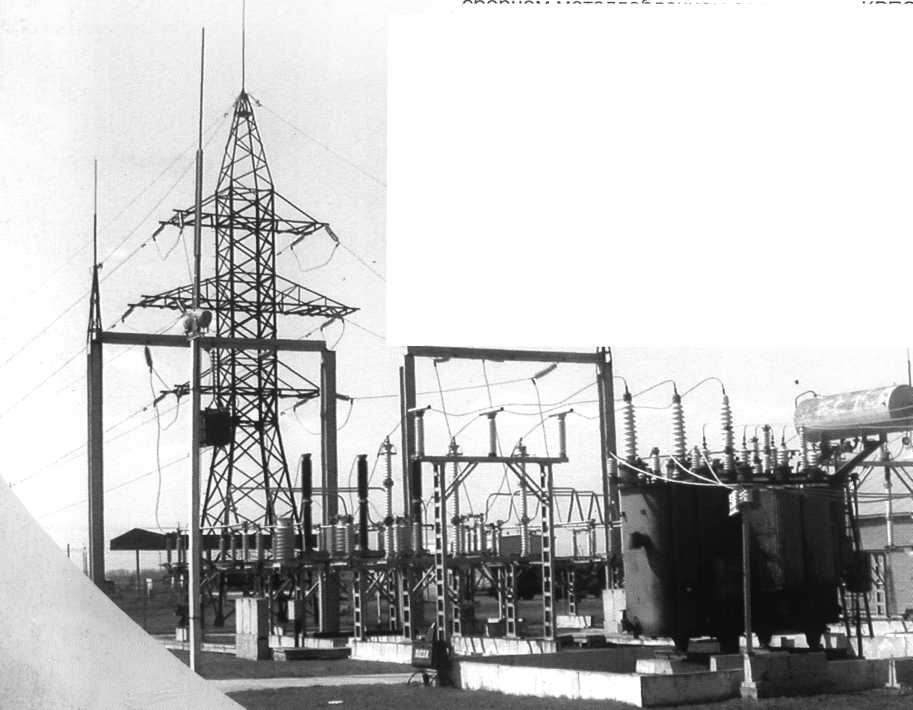

5. Вибір числа, потужності і типу силових трансформаторів головної знищуючої підстанції (ГПП) і цехових підстанцій.

6. Вибір схеми електропостачання підприємства, техніко-економічні зіставлення можливих варіантів використання електроустаткування.

7. Вибір схем електричних з'єднань ГПП, ГРП— головного розподільного пункту (залежно від вибраного в проекті рішення).

8. Вибір конструкції розподільного пристрою (РУ) вищої напруги (ВН) ГПП (ГРП) і конструкції цехової трансформаторної підстанції — ТП.

9. Розрахунок струмів КЗ і вибір комутаційно-захисної апаратури в мережі ВН. 10. Вибір і розрахунок релейного захисту і автоматики елементів системи електропостачання промислового підприємства.

11. Розрахунок мережі нижчої напруги (НН) одного з цехів промислового підприємства, електропостачання якого детально розглядається в проекті.

12. Вибір схеми живлення приймачів електроенергії на НН, способу і системи прокладки мережі НН в цеху.

13. Розрахунок струмів в мережі НН і вибір комутаційно-захисної апаратури,

14. Вибір режиму нейтралі в цеху з урахуванням технологічних особливостей споживачів електроенергії.

15. Розрахунок заземлення ГПП, ГРП або ТП. Блискавкозахист ГПП, ГРП або цеху. Захист підстанцій від перенапружень. Захист підземних мереж від електрокорозії.

У конкретному випадку об'їм і зміст проекту визначає керівник проекту залежно від глибини опрацьовування окремих питань.

Початкові данні для проектування

Для виконання курсового проекту необхідні наступні початкові дані

1. Характеристика технологічного процесу виробництва підприємства і окремих цехів, технологічний взаємозв'язок цехів. Оцінка впливу раптових перерв електропостачання на технологічний процес.

2. Електричні навантаження по цехах підприємства у вигляді загальної встановленої потужності. Для цеху, електропостачання якого треба розробити детально —дані окремих приймачів електроенергії (номінальна потужність, коефіцієнт потужності, КПД, номінальна напруга, для приймачів з повторно-короткочасним режимом роботи, додаткова — тривалість включення).

Перспективи зростання електричних навантажень окремих цехів і підприємства в цілому (за рахунок реконструкції, введення нових потужностей і т. д.).

3. Графіки активних і реактивних навантажень промислового підприємства в цілому і окремих його цехів за характерну літню і зимову добу.

4. Характеристика споживачів електроенергії з погляду їх впливу на якість електроенергії.

5. План розташування устаткування в цеху
