41.Система эл/снабжения. Основные эл-ты сэс.

Эл. энергия, вырабатываемая на эл/станциях большой мощности, подводится к достаточно удалённым потребителям по ЛП высокого напряжения 35 – 750 кВ. Т.к. распределительная сеть потребителя (городская) имеет напряжение 6(10), то для понижения напряжения ЛП служит главная понижающая подстанция. Она содержит понижающие транс-ры, кот. подкл. к ЛП ч/з выкл-ли и разъединители; на выводах высшего напряжения транс-ров устан-ся короткозамыкатели (для рем. работ и профилак. осмотров).

К выводам высшего напряжения транс-ров 6-10 кВт подкл. распред. пункт (РП), содержащий секционир. общие шины, к кот. ч/з выкл-ли присоед. отдельные потребители. РП устанавливаются и в др. частях сети, где не требуется транс-ция напряженя. Т.к. большинство потребителей эл. энергии работают с напряжением ниже 1000 В, то вблизи них располагают транс-ые подстанции с понижающ. транс-ми и различной коммутац. аппаратурой.

Для снабжения эл/энергией крупных пром. предприятий от магистральных ЛП прокладывается линия глубокого ввода. В этом случае пониж. подстанция устан-ся на тер-рии предприятия и ч/з транс-ры связаны с линиями глубокого ввода. Распред. сети по структуре: радиальные, магистральные и смешанные. Выбор той или иной структуры сети зависит от степени влажности потребителей, по кот. они делятся на 3 кат. Наиболее ответственная – 1-я, наименее – 3-я.

Радиальная конструкция распред. сети с резервированием питания потребителей от 2-х источников энергии применяется для потребителей 1-й кат., а более упрощённые варианты – для менее ответственных потребителей. То же можно сказать о магистральной и смешанной структурах распред. сетей.

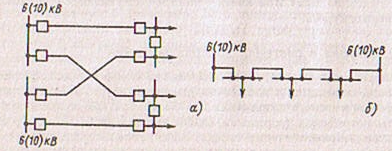

Радиальная распред. сеть Магистральная распред. сеть
