Додаток б
(довідковий)
Приклади побудови умовних зображень приладів і засобів автоматизації
Таблиця Б.1
Ч.ч. |
Зображення |
Найменування |
1 |
|
Первинний вимірювальний перетворювач (чутливий елемент) для вимірювання температури, встановлений за місцем. Наприклад, перетворювач термоелектричний (термопара), термоперетворювач опору, термобалон манометричного термометра, датчики пірометра тощо |
2 |
|
Прилад для вимірювання і показу температури, встановлений за місцем. Наприклад, термометр рідинний, термометр манометричний тощо |
3 |
|
Прилад для вимірювання і показу температури, встановлений на щиті. Наприклад, логометр, потенціометр, мілівольтметр тощо |
4 |
|
Прилад для вимірювання температури безшкальний із дистанційною передачею показань, встановлений за місцем. Наприклад, термометр манометричний (або будь-який інший датчик температури), безшкальний із пневмо- або електропередачею |
5 |
|
Прилад для вимірювання температури одноточковий, реєструючий, встановлений на щиті. Наприклад, логометр, потенціометр тощо |
6 |
|
Прилад для вимірювання температури з автоматичним оббігаючим пристроєм, реєструючий, встановлений на щиті. Наприклад, багатоточковий самописний потенціометр, міст автоматичний тощо |
7 |
|
Прилад для вимірювання температури реєструючий, регулюючий, встановлений на щиті. Наприклад, будь-який реєструючий регулятор температури |
8 |
|
Регулятор температури безшкальний, встановлений за місцем. Наприклад, ділатометричний регулятор температури |
9 |
|
Прилад для вимірювання температури безшкальний із контактним пристроєм, встановлений за місцем. Наприклад, реле температурне |
10 |
|
Байпасна панель дистанційного керування, встановлена на щиті |
11 |
|
Перемикач електричних ланцюгів вимірювання (керування), перемикач для газових (повітряних) ліній, встановлений на щиті |
12 |
|
Прилад для вимірювання і показу тиску (розрідження), встановлений за місцем. Наприклад, будь-який показувальний манометр, дифманометр, тягомір, напоромір, вакуумметр тощо |
13 |
|
Прилад для вимірювання і показу перепаду тиску, встановлений за місцем. Наприклад, дифманометр показувальний |
14 |
|
Прилад для вимірювання тиску (розрідження) безшкальний із дистанційною передачею показань, встановлений за місцем. Наприклад, манометр (дифманометр) безшкальний із пневмо- або електропередачею |
15 |
|
Прилад для вимірювання тиску (розрідження) реєструючий, встановлений на щиті. Наприклад, будь-який вторинний прилад для реєстрації тиску |
16 |
|
Прилад для вимірювання тиску з контактним пристроєм, встановлений за місцем. Наприклад, реле тиску |
17 |
|
Прилад для вимірювання і показу тиску (розрідження) з контактним пристроєм, встановлений за місцем. Наприклад, манометр електроконтактний, вакуумметр тощо |
18 |
|
Регулятор тиску, що працює без використання стороннього джерела енергії (регулятор тиску прямої дії) "поперед себе" |
Продовження таблиці Б.1
Ч.ч. |
Зображення |
Найменування |
19 |
|
Первинний вимірювальний перетворювач (чутливий елемент) для вимірювання витрати, встановлений за місцем. Наприклад, діафрагма, сопло, труба Вентурі, датчик індукційного витратоміра тощо |
20 |
|
Прилад для вимірювання витрати безшкальний із дистанційною передачею показань, встановлений за місцем. Наприклад, дифманометр (ротаметр), безшкальний із пневмо- або електропередачею |
21 |
|
Прилад для вимірювання співвідношення витрат реєструючий, встановлений на щиті. Наприклад, будь-який вторинний прилад для реєстрації співвідношення витрат |
22 |
|
Прилад для вимірювання і показу витрати, встановлений за місцем. Наприклад, дифманометр показувальний |
23 |
|
Прилад для вимірювання витрати інтегруючий, встановлений за місцем. Наприклад, будь-який безшкальний лічильник-витратомір із інтегратором |
24 |
|
Прилад для вимірювання і показу витрати, інтегруючий, встановлений за місцем. Наприклад, показувальний дифманометр з інтегратором |
25 |
|
Прилад для вимірювання витрати інтегруючий, з пристроєм для видачі сигналу після проходження заданої кількості речовини, встановлений за місцем. Наприклад, лічильник-дозатор |
26 |
|
Первинний вимірювальний перетворювач (чутливий елемент) для вимірювання рівня, встановлений за місцем. Наприклад, датчик електричного або ємнісного рівнеміра |
27 |
|
Прилад для вимірювання і показу рівня, встановлений за місцем. Наприклад, манометр (дифманометр), що використовується для вимірювання рівня |
28 |
|
Прилад для вимірювання рівня з контактним пристроєм, встановлений за місцем. Наприклад, реле рівня, що використовується для блокування і сигналізації верхнього рівня |
29 |
|
Прилад для вимірювання рівня безшкальний із дистанційною передачею показань, встановлений за місцем. Наприклад, рівнемір безшкальний із пневмо- або електропередачею |
ЗО |
|
Прилад для вимірювання рівня безшкальний, регулюючий, з контактним пристроєм, встановлений за місцем. Наприклад, електричний регулятор-сигналізатор рівня. Літера Н в даному прикладі означає блокування по верхньому рівню |
31 |
|
Прилад для вимірювання і показу рівня з контактним пристроєм, встановлений на щиті. Наприклад, вторинний показувальний прилад з сигнальним пристроєм. Літери Н і L означають сигналізацію верхнього та нижнього рівнів |
32 |
|
Прилад для вимірювання густини розчину безшкальний із дистанційною передачею показань, встановлений за місцем. Наприклад, датчик густиноміра з пневмо- або електропередачею |
33 |
|
Прилад для вимірювання і показу розмірів, встановлений за місцем. Наприклад, прилад показувальний для вимірювання товщини сталевої стрічки |
34 |
|
Прилад для вимірювання і показу будь-якої електричної величини, встановлений за місцем. Наприклад: |
|
|
напруга*, |
|
|
сила струму*, |
|
|
потужність* |
|
|
* Написи, що розшифровують конкретну вимірювану електричну величину, розташовуються або поряд із приладом, або у вигляді таблиці на полі креслення |
Кінець таблиці Б.1
Ч.ч. |
Зображення |
Найменування |
35 |
|
Прилад для керування процесом за тимчасовою програмою, встановлений на щиті. Наприклад, багатоланцюгове реле часу |
36 |
|
Прилад для вимірювання вологості реєструючий, встановлений на щиті. Наприклад, вторинний прилад вологоміра |
37 |
|
Первинний вимірювальний перетворювач (чутливий елемент) для вимірювання якості продукту, встановлений за місцем. Наприклад, датчик рН-метра |
38 |
|
Прилад для вимірювання і показу якості продукту, встановлений за місцем. Наприклад, газоаналізатор показувальний для контролю змісту кисню в димових газах |
39 |
|
Прилад для вимірювання якості продукту реєструючий, регулюючий, встановлений на щиті. Наприклад, вторинний самописний прилад регулятора концентрації сірчаної кислоти в розчині |
40 |
|
Прилад для вимірювання і показу радіоактивності з контактним пристроєм, встановлений за місцем. Наприклад, прилад для показу і сигналізації гранично-допустимих концентрацій ?- і ?-променів |
41 |
|
Прилад для вимірювання декількох різнорідних величин реєструючий, встановлений за місцем. Наприклад, самописний дифманометр-витратомір із додатковим записом тиску. Напис, що розшифровує вимірювані величини, наноситься праворуч від приладу |
42 |
|
Прилад для вимірювання швидкості обертання приводу реєструючий, встановлений на щиті. Наприклад, вторинний прилад тахогенератора |
43 |
|
Прилад для вимірювання і показу в'язкості розчину, встановлений за місцем. Наприклад, віскозиметр показувальний |
44 |
|
Прилад для вимірювання і показу маси продукту з контактним пристроєм, встановлений за місцем. Наприклад, пристрій електронно-тензометричний сигнальний |
45 |
|
Прилад для контролю згасання факела в печі безшкальний із контактним пристроєм, встановлений на щиті. Наприклад, вторинний прилад запально-захисного пристрою. Застосування резервної літери B повинно бути обумовлено на полі схеми |
46 |
|
Перетворювач сигналу, встановлений на щиті. Вхідний сигнал електричний, вихідний сигнал теж електричний. Наприклад, перетворювач вимірювальний, що служить для перетворення т.е.д.с. термометра термоелектричного в сигнал постійного струму |
47 |
|
Перетворювач сигналу, встановлений за місцем. Вхідний сигнал пневматичний, вихідний сигнал електричний |
48 |
|
Обчислювальний пристрій, що виконує функцію множення, встановлений на щиті. Наприклад, множник на постійний коефіцієнт K |
49 |
|
Пускова апаратура для керування електродвигуном (включення, виключення насоса; відкриття, закриття засувки тощо), встановлена за місцем Наприклад, магнітний пускач, контактор тощо. Застосування резервної літери N повинне бути обумовлене на полі схеми |
50 |
|
Апаратура, призначена для ручного дистанційного керування (включення, виключення двигуна; відкриття, закриття замкового пристрою, зміна завдання регулятору), встановлена на щиті. Наприклад, кнопка, ключ керування тощо |
51 |
|
Апаратура, призначена для ручного дистанційного керування, забезпечена пристроєм для сигналізації, встановлена на щиті. Наприклад, кнопка з вбудованою лампочкою, ключ керування з підсвічуванням тощо |
Код УКНД 01.100.30
Ключові слова: засоби автоматизації, первинний перетворювач, прилад, технологічний процес, функція.
ГОСТ 21.403-80
Группа Ж 01
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
Система проектной документации
для строительства
ОБОЗНАЧЕНИЯ УСЛОВНЫЕ ГРАФИЧЕСКИЕ
В СХЕМАХ. ОБОРУДОВАНИЕ ЭНЕРГЕТИЧЕСКОЕ
System of design documents for construction.
Graphic symbols in diagrams. Power installations
Дата введения 1981-07-01
ИНФОРМАЦИОННЫЕ ДАННЫЕ
УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по делам строительства от 31 октября 1980 г. N 173
1. Настоящий стандарт устанавливает графические обозначения энергетического оборудования в теплотехнических схемах энергетических сооружений.
Примечания:
1. Основные патрубки оборудования в таблицах указаны условно без обозначения подводимых и отводимых сред.
2. Размеры условных графических обозначений указаны в миллиметрах.
2. Условные графические обозначения котлов и камер сгорания приведены в табл. 1.
Таблица 1
Наименование |
Обозначение |
1. Котел, камера сгорания газотурбин- ной установки (общее обозначение)
|
|
3. Условные графические обозначения реакторов для атомных электростанций и оборудования 1 контура приведены в табл. 2.
Таблица 2
Наименование
|
Обозначение |
1. Реактор ядерный (общее обозначение)
|
|
Примечания:
1. Ядерное топливо обозначают симво- лом с указанием концентрации в процентах, который помещают слева от
обозначения, например, 3%
|
|
2. Замедлитель обозначают символом, который помещают справа от обоз- начения, например, графит
|
|
3. Реактор с обозначением числа пе- тель (например, трехпетельный)
|
|
4. Реактор с зоной воспроизводства
|
|
5. Реактор, охлаждаемый водой под давлением
|
|
6. Реактор, охлаждаемый кипящей водой
|
|
7. Реактор трехпетельный на природном уране
( ( лаждаемый
газом (
|
|
8. Парогенератор реактора ВВЭР
|
|

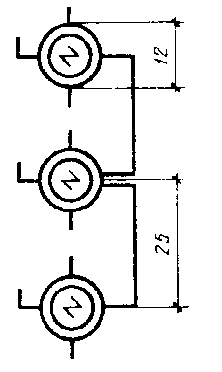

9. Парогенератор модульный реактора БН
|
|
10.Сепаратор реактора РБМК
|
|
11.Компенсатор давления теплоносителя ядерного реактора (паровой)
|
|
12.Компенсатор давления теплоносителя ядерного реактора (газовый)
|
|
13.Гидроемкость
|
|
14.Насос ГЦН
|
|
15.Барботер
|
|
16.Деаэратор I контура
|
|
17.Деаэратор II контура
|
См. п. 19 табл. 3 |
18.Монжюс
|
|
19.Аппарат контактный
|
|
20.Спринклер
|
|
4. Условные графические обозначения турбин и турбинного оборудования приведены в табл. 3.
Таблица 3
Наименование
|
Обозначение |
1. Турбина (общее обозначение)
|
|
2. Турбина паровая. Цилиндр турбины однопоточный
|
|
3. Турбина паровая с нерегулируемым отбором пара
|
|
4. Турбина паровая с промежуточным перегревом
|
|
5. Турбина паровая с одним регулируе- мым отбором пара
|
|
6. Турбина паровая двухпоточная. Ци- линдр турбины двухпоточный
|
|
7. Турбина газовая, например, на го- рючем газе
|
|
8. Турбина воздушная
|
|
9. Турбина гидравлическая
|
|
10.Конденсатор поверхностный
|
|
11.Конденсатор поверхностный двухпо- точный
|
|
12.Теплообменник смешивающий
|
|
13.Подогреватель поверхностный (об- щее обозначение)
|
|
13.1.Подогреватель с поверхностью нагрева для переохлаждения кон- денсата
|
|
13.2.Подогреватель с поверхностью нагрева пароохладителя и пере- охладителя конденсата
|
|
14.Сепаратосборник
|
|
15.Испаритель турбоустановки
|
|
16.Сепаратор-пароперегреватель про- межуточный (СПП) одноступенчатый*
|
|
17.Колонка разделительная (сепаратор- расширитель)
|
|
18.Редукционно-охладительная установ- ка (РОУ)
|
|

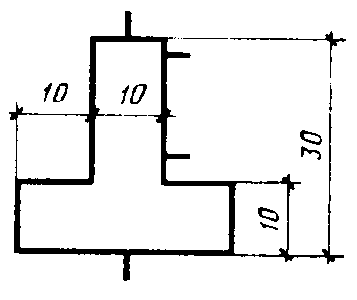

19.Деаэратор (рабочее давление деаэ- ратора проставляется в контурах бака)
|
|
20.Потребитель тепла
|
|
21.Турбонасос
|
|
-----------------------
* Если сепаратор многоступенчатый, поз. 1 повторяют в зависимости от числа ступеней.
5. Условные графические обозначения оборудования вспомогательных систем приведены в табл. 4.
Таблица 4
Наименование
|
Обозначение |
1. Аппарат направляющий
|
|

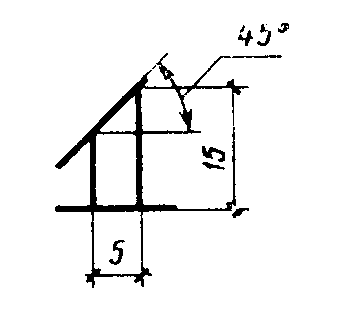

2. Шибер, плоский затвор (на угольных течках и т.п.)
|
|
3. Шибер отсекающий, быстродействую- щий
|
|
4. Затвор секционный
|
|
5. Мигалка
|
|
6. Клапан перекидной
|
|
7. Сетка угольная
|
|

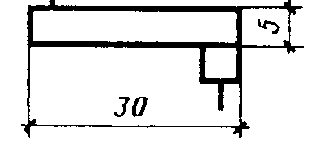

8. Лючок смотровой и шуровочный
|
|
9. Лаз
|
|
10.Клапан взрывной
|
|

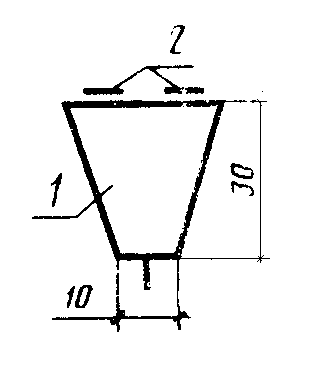

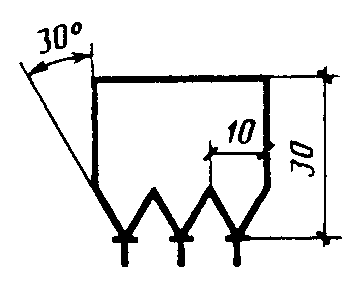

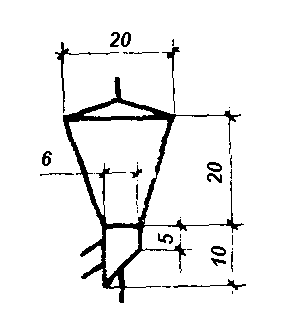

11.Бункер кускового топлива 1-бункер; 2-ленточные конвейеры
|
|

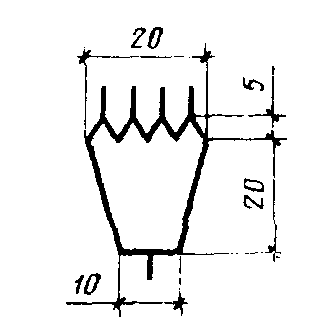

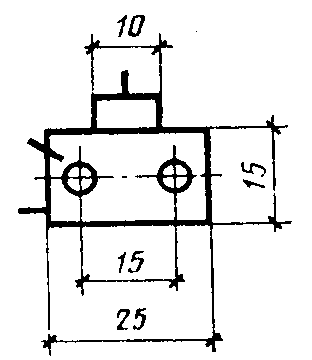

12.Бункер пылевидного топлива (длина бункера определяется числом пыле- питателей)
|
|

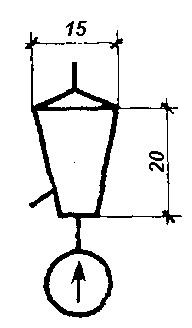

13.Питатель ленточный, скребковый, пластинчатый
|
|
14.Питатель дисковый
|
|
15.Питатель винтовой (шнек)
|
|
16.Питатель лопастной
|
|
17.Питатель барабанный, барабанно- скребковый
|
|
18.Весы автоматические
|
|

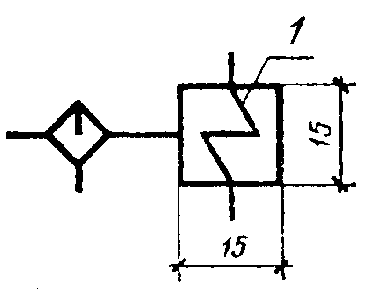

19.Питатель ленточный с автоматичес- кими весами
|
|
20.Мельница шаровая барабанная
|
|
21.Мельница молотковая с аксиальным подводом воздуха
|
|

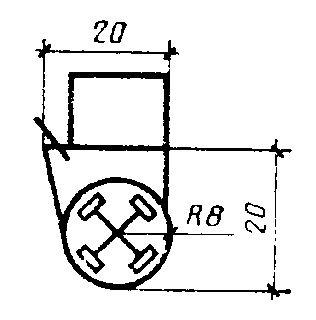

22.Мельница молотковая с тангенциаль- ным подводом воздуха
|
|
23.Мельница валковая среднеходная
|
|
24.Мельница роликовая среднеходная
|
|
25.Мельница шаровая среднеходная
|
|
26.Сепаратор механический
|
|
27.Сепаратор центробежный
|
|
28.Мельница-вентилятор с сепаратором
|
|
29.Сепаратор инерционный
|
|

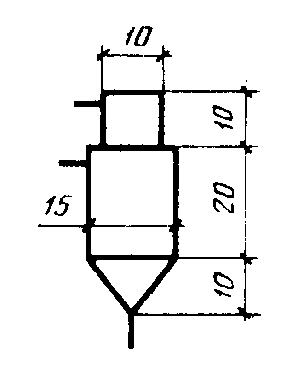

30.Циклон
|
|
31.Циклон батарейный
|
|
32.Фильтр матерчатый
|
|
33.Коробка воздухораспределительная для одного вентилятора
|
|
34.Коробка воздухораспределительная для двух вентиляторов с переключа- ющими шиберами
|
|

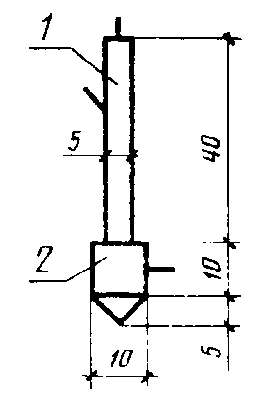

35.Труба-сушилка: 1-труба; 2-колчеданный мешок
|
|

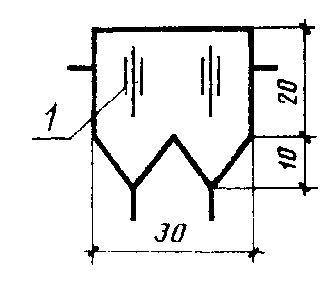

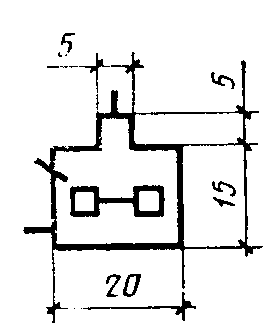

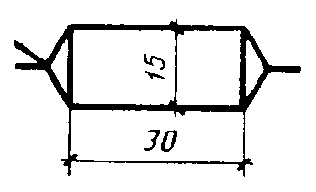

36.Электрофильтр двухпольный*
|
|

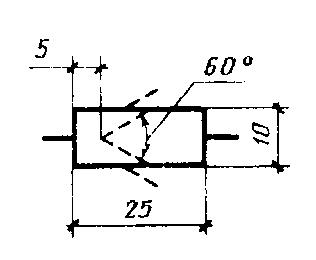

37.Золоуловитель жалюзийный
|
|
-------------------- * Если электрофильтр многопольный, поз. 1 повторяют в зависимости от числа электростатических полей.
|
|
38.Золоуловитель мокрый
|
|
39.Вентилятор (дымосос): одностороннего всасывания
|
|
двухстороннего всасывания
|
|
40.Горелка угловая, щелевая
|
|
41.Вентилятор-дымосос осевой
|
|
42.Горелка тангенциальная (поворот улиток в соответствии с истинным положением)
|
|

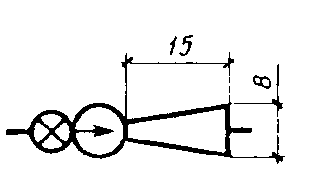

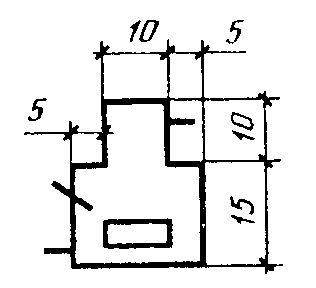

43.Горелка муфельная |
|
