13. Соединение 3-х фазных приемников «звездой» с нулевым проводом
Схема «звезда с нулевым проводом». При соединении фазных обмоток источника трехфазного тока (например, генератора) по схеме «звезда с нулевым проводом» концы его трех обмоток соединяют в общий узел 0, который называется нулевой точкой, или нейтралью источника (рис. 206). Приемники электрической энергии объединяют в три группы ZA, ZB и Zc (фазы нагрузки), концы которых также соединяют в общий узел 0′ (нулевая точка, или нейтраль нагрузки). Обмотки источника соединяют с фазами нагрузки четырьмя проводами. Провода 1, 2 и 3, присоединенные к началам фазных обмоток (А, В, С), называют линейными. Провод 4, соединяющий нулевые точки 0 и 0′, называют нулевым, или нейтральным. Напряжения uА, uв и uс между началами и концами обмоток отдельных фаз источника или фаз нагрузки ZA, ZB и Zc называют фазными. Они равны также напряжениям между каждым из линейных проводов и нулевым проводом. При отсутствии потери напряжения в обмотках источника (при холостом ходе) фазные напряжения равны соответствующим э. д. с. в этих обмотках. Фазными токами iA, iB, ic называют токи, протекающие по обмоткам источника или фазам нагрузки ZA, ZB и Zc. Напряжения uAB, uBC, uCA между линейными проводами и токи, проходящие по этим проводам, называют линейными.
Примем условно за положительное направление токов iA, iB и ic в фазах источника — от конца соответствующей фазы к ее началу,

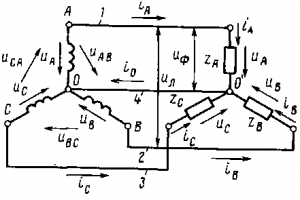

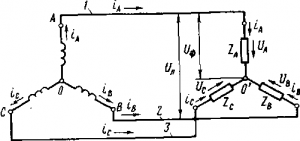

Рис.
206. Схема «звезда с нулевым проводом»,
направление в ней линейных и фазных
токов и напряжений

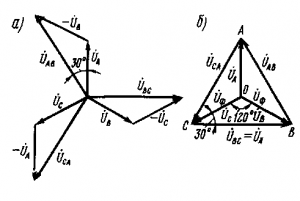

Рис.
207. Векторные диаграммы напряжений для
схемы «звезда с нулевым проводом»
в фазах нагрузки — от начала к концу, а в линейных проводах — от источника к приемнику. Будем считать положительными напряжения uА, uB и uC в фазах источника и нагрузки, если они направлены от начала фаз к концам, а линейные напряжения uАВ, uBC, uСА — если они направлены от предыдущей фазы к последующей.
Из
рис. 206 следует, что в
схеме «звезда» линейные токи равны
фазным,
т. е. Iл
= Iф,
так как при переходе от фазы источника
или нагрузки к линейному проводу нет
каких-либо ответвлений. Ua = UA;
Ub = UB;
Uc = UC,
UФ = UЛ /
14. Соединение 3-х фазазных приемников «звездой» без нулевого провода.
Схема
«звезда без нулевого провода».
При равномерной или симметричной
нагрузке всех трех фаз, когда во всех
фазах включены одинаковые активные и
реактивные сопротивления (RA
=RB
= RC
и ХA=ХВ=ХС),
фазные токи iA,
iB
и iC
будут равны по величине и сдвинуты от
соответствующих фазных напряжений на
равные углы. В этом случае получаем
симметричную систему токов, при которой
токи iA,
iB,
iC
будут сдвинуты по фазе друг относительно
друга на угол 120°, а ток i0
в нулевом проводе в любой момент времени
равен нулю. Очевидно, что при равномерной
нагрузке можно удалить нулевой провод
и передавать электрическую энергию
источника к приемнику по трем линейным
проводам 1, 2 и 3 (рис. 209). Такая схема
называется «звезда
без нулевого провода».
При трехпровод-ной системе передачи
электрической энергии в каждое мгновение
ток по одному (или двум) проводу проходит
от источника трехфазного тока к приемнику,
а по двум другим (или одному) протекает
обратно от приемника к источнику (рис.
210). Векторная диаграмма напряжений для
схемы «звезда без нулевого провода»
при равномерной нагрузке фаз будет
такая же, как и для схемы «звезда с
нулевым проводом» (см. рис. 207). Такими
же будут и соотношения между фазными и
линейными токами и напряжениями:
Следует отметить, что схема «звезда без нулевого провода» может быть применена только при равномерной нагрузке фаз. Практически это имеет место лишь при подключении к источникам трехфазного тока электрических двигателей, так как каждый трехфазный электродвигатель снабжен тремя одинаковыми обмотками, которые равномерно нагружают все три.
