2. 2. 2 Графическое дифференцирование.

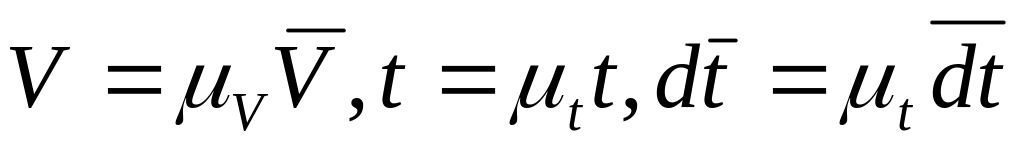

Пусть имеем график S (t) pис 2.3 S0 -начальное отклонение. По графику для точки В, зная масштабы имеем

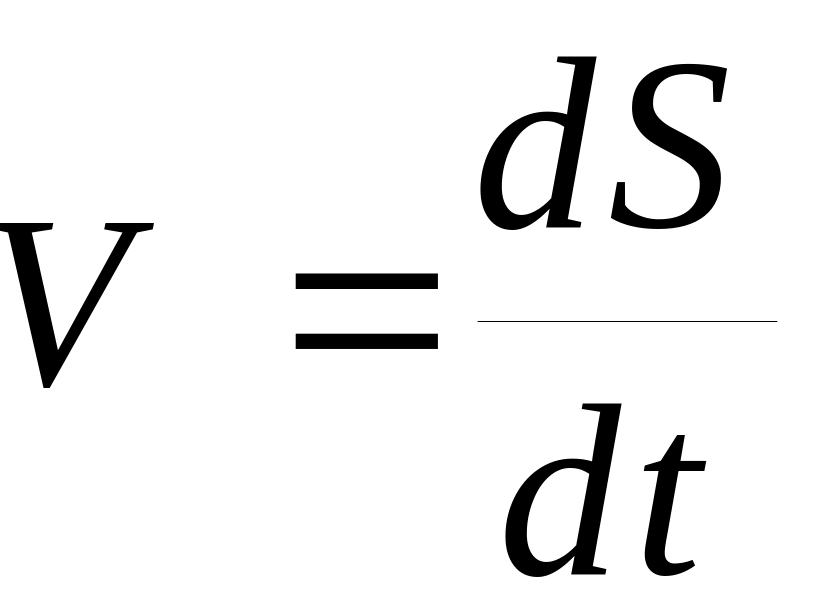

Скорость
в любой момент времени есть
.

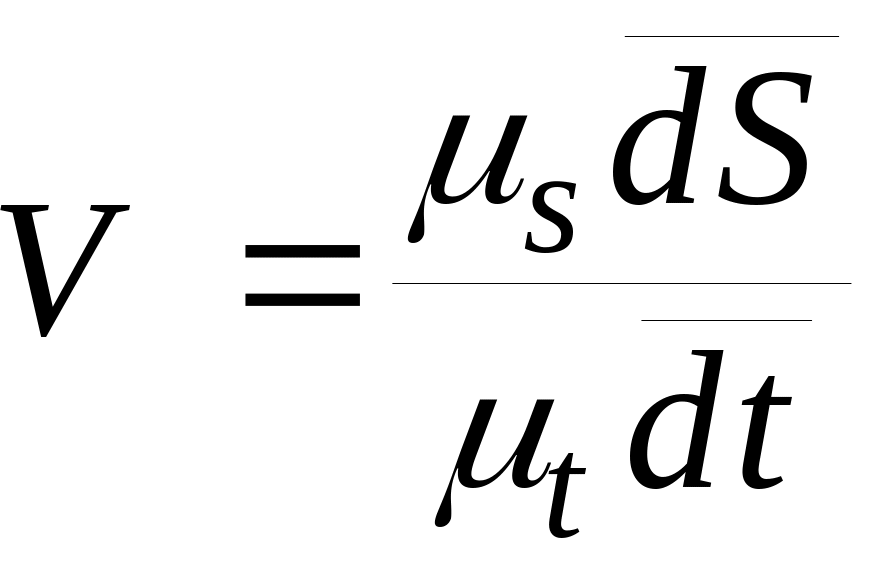

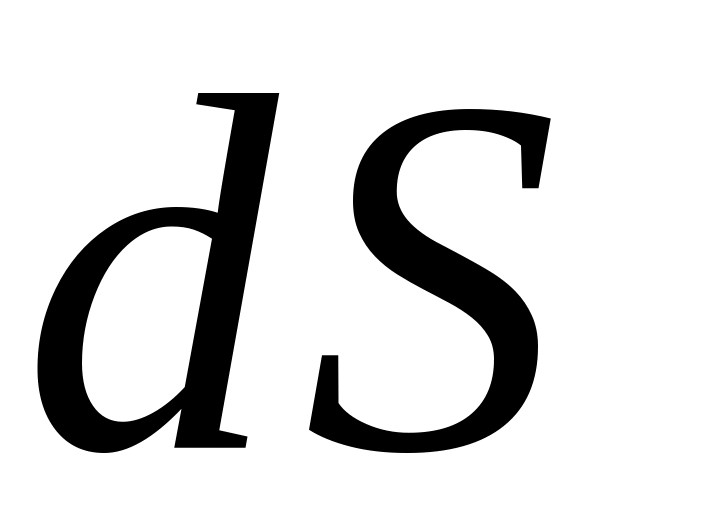

Дифференцируя
S

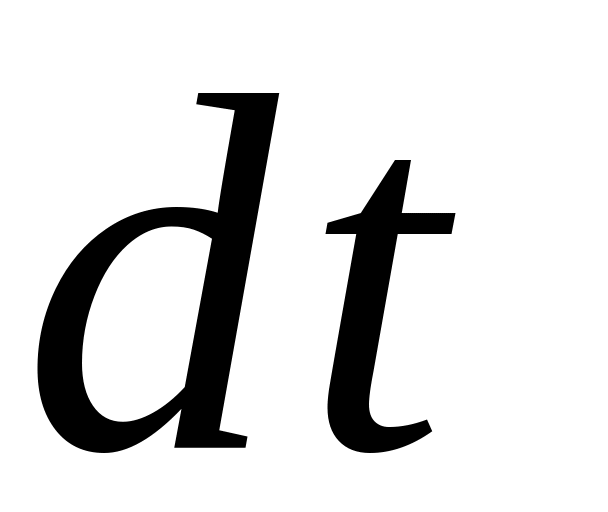

и t. получим
,
-.
элементарное
перемещение за
элементарное время
,
тогда

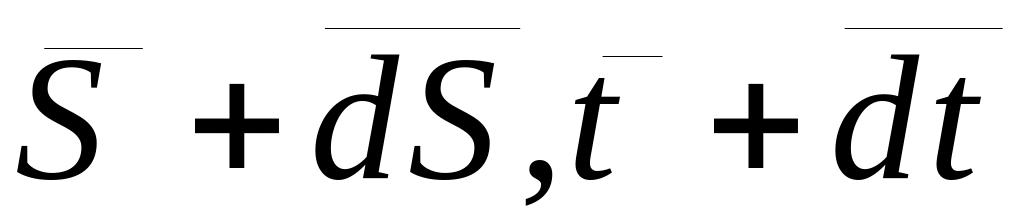

Для
точки В, бесконечно
близкой к точке В координаты равны
.

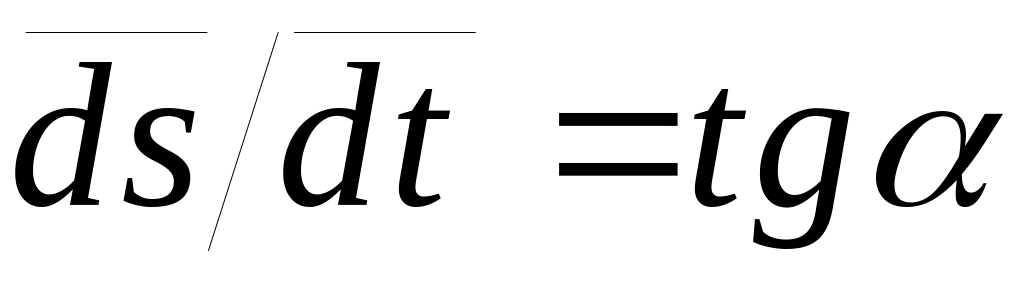

Отношение
,

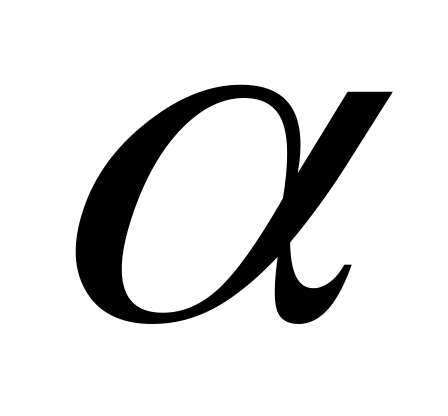

где
- угол наклона касательной в точке В.
Учитывая это
для скорости точки В имеем
т.
е. скорость
пропорциональна отношению масштабов
перемещения и времени и углу наклона
касательной.
Рассмотрим методику графического дифференцирования. Зададим график S(t). Разобьем ось на равное число отрезков и проведем в этих точках ординаты. В точках пересечения ординат с графиком S (t) проводим касательные.
Выбрав систему координат V, t на продолжении оси откладываем отрезок Н произвольной длины. Начало отрезка Н называется полюсом, а Н - полюсное расстояние. Из полюса проводим прямые параллельные касательным графика S (t). Из точек пересечения касательных с осью V проводим прямые параллельные оси t и находим точки пересечения их (т. 1, 2, 3, и т. д.) с соответствующими ординатами из точек 1, 2, 3, и т. д. на оси t. Соединив полученные точки пересечения плавной кривой находим график скорости V(t).
Имеем
и после деления
второго выражения на первое
.
Из рассмотрения графиков S(t),V(t)
следует:
1. Максимальной или минимальной ординате графика перемещений соответствует нулевая ордината графика скорости.
2. Точкам перегиба S(t) соответствует максимум или минимум графика V(t).
Когда
по графику V (t)
нужно построить
график ускорений, то связь между

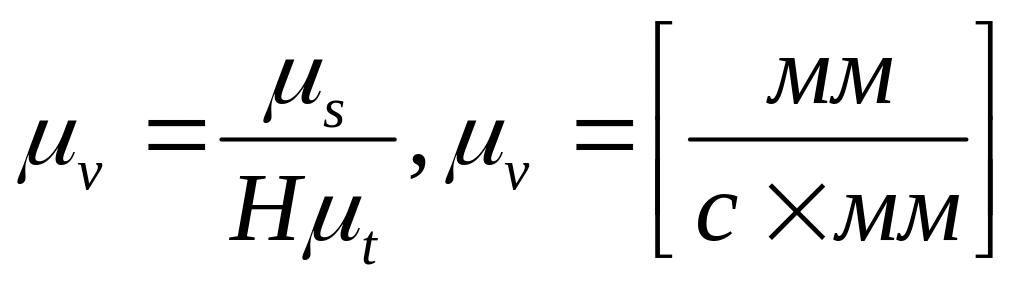

масштабами следующая
Рассмотренный метод дифференцирования носит название метода касательных. Существует и метод хорд, обратный методу интегрирования с помощью хорд.
2.2.3 Графическое интегрирование.
Задан
график V(t)
рис. 2.6. Аналитически

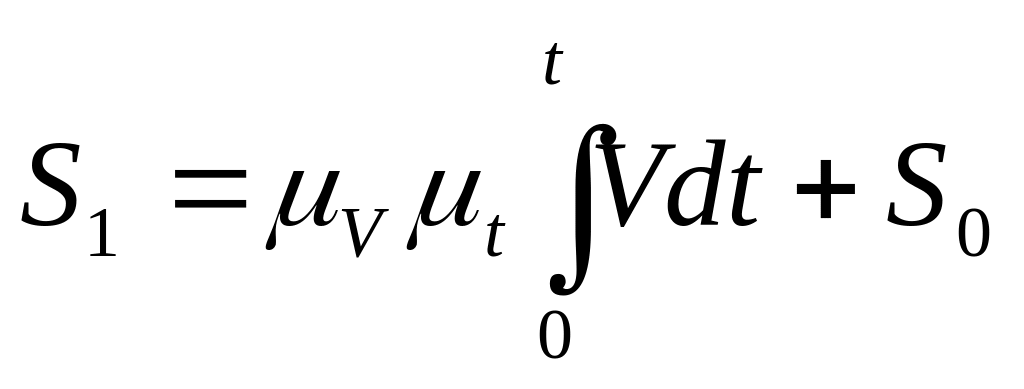

задача интегрирования решается как
где S0 -
начальное перемещение. Зная масштабы,
запишем:
,
тогда
.

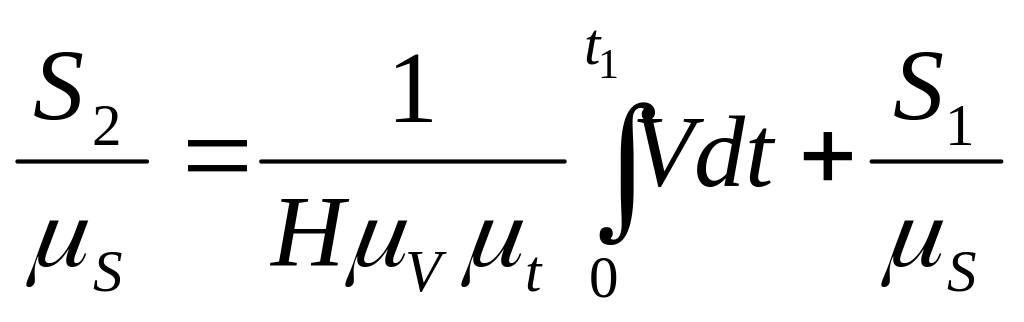

Интеграл
в последующей зависимости есть площадь
на графике скорости между ординатами
V0
и V1
,

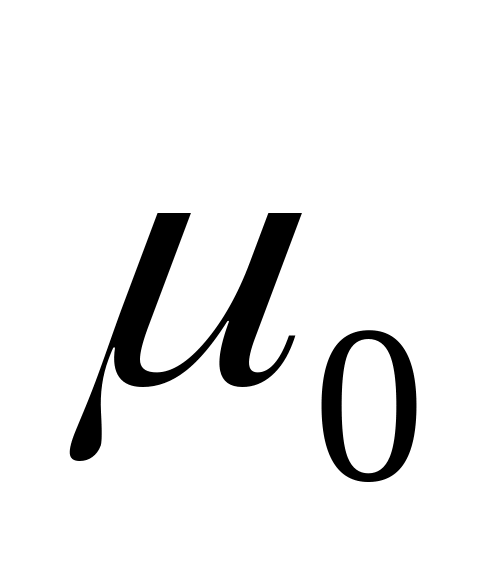

где
-квадратичный
масштаб, F
- площадь,

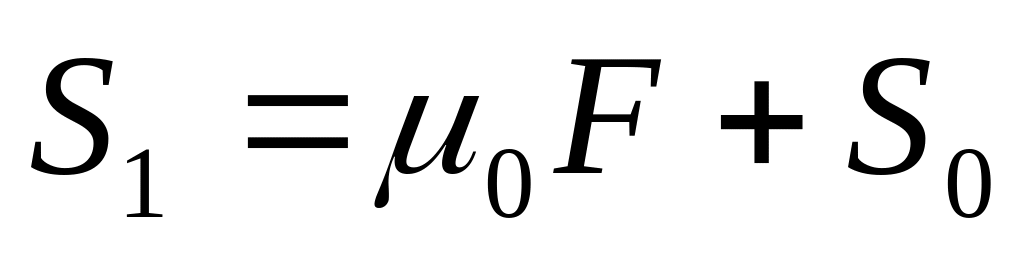

Таким образом, перемещение за время пропорционально площади, заключенной между ординатами начальной и конечной скорости за это же время, умноженной на квадратичный масштаб.
Рассмотрим технику интегрирования рис. 2.6. Делим график ординатами. Получаем четырехугольники с криволинейным очертанием. Заменяем площадь этих фигур, площадью равновеликого прямоугольника. Прямые 1-1, 2-2, 3-3 и т. д. следует проводить так, чтобы заштрихованные площади были равны. На продолжении оси t графика V(t) влево откладывает полюсное расстояние Н. Полюс соединяем с точками на оси OV пересечения её с прямыми 1-1, 2-2. Из начала координат графика S(t) проводим хорды параллельные соответствующим прямым графика V(t) выходящим из полюса. Эти прямые на графике S(t) при пересечении с ординатами из точек разметки оси определяют перемещение в выбранный момент времени 0, 1, 2, 3, т. д.
Рассмотрим подобные треугольники
или
откуда
.
Лекция 5
План лекции
2.3 Графоаналитический метод кинематического анализа - метод планов скоростей и ускорений.
2.3.1 Построение планов скоростей и их свойства.
2.3.2 Построение планов ускорений и их свойства.
2.3 Графоаналитический метод кинематического анализа - метод планов скоростей и ускорений.
Планы скоростей или ускорений называют векторные многоугольники, в которых векторы абсолютных скоростей или ускорений выходят из одной точки-полюса.
Они позволяют определить абсолютные и относительные скорости и ускорения точек, а также угловые скорости и ускорения звеньев в любом положении механизма.
Рассмотрим пример.
Пусть
дан кривошипно - ползунный механизм,
схема которого
показана на
рис. 2.7.
Известны длины
звеньев, положение механизма и постоянная
угловая скорость кривошипа
.
Требуется
определить скорости и ускорения точек
А, В,
С и угловые

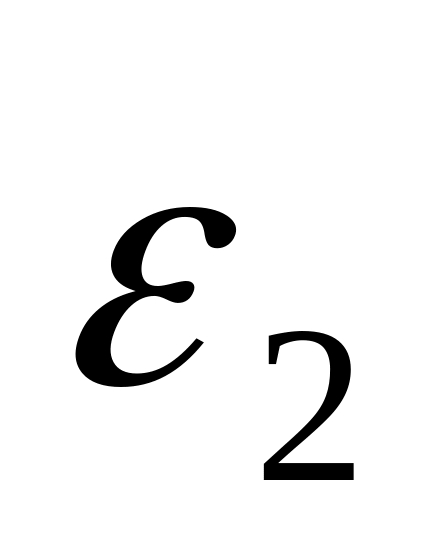

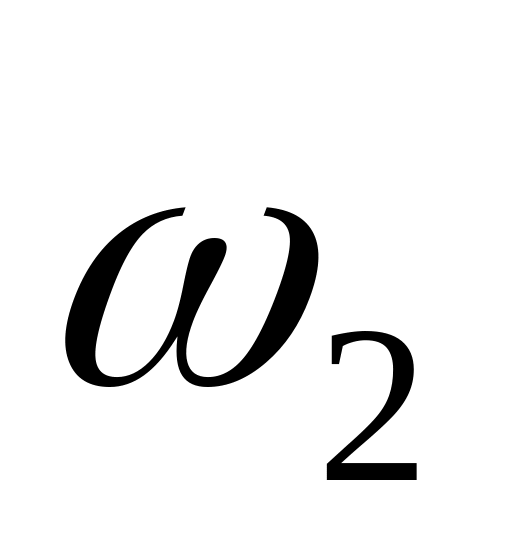

скорость и ускорение шатуна
и
.
