Пневмоавтоматика

; ;* ; ;

1Bar = 1Pa ; 10Pa ; 10²Pa ; 10³Pa ; 10⁴ Pa ; 10⁵ Pa*; 10⁶ Pa

Развиваемое цилиндром усилие больше при:

a) выдвижении штока

b) задвижении штока

c) одинаковое как при выдвижении, так и при задвижении штока

Потребляемое цилиндром количество воздуха не зависит от:

a). диаметра (D) цилиндра

b) диаметра (d) штока

c) командного давления PK

d) длины l

e) расположения цилиндра

f) количества ходов в минуту

Воздух более сухой, если температура точки росы:

a) меньше

b) больше

c) не зависит от температуры

Для питания аппаратуры пневмоавтоматики, воздух полученный от компрессора должен быть:

a) более сухим

b) более влажным

c) не имеет значения

С увеличением длины пневмолинии, амплитуда пневмосигнала:

a) увеличивается

b) уменьшается

c) не изменяется

Какой компрессор позволяет получить наибольшее давление (Bar)?

a) поршневой компрессор

b) винтовой компрессор

c) турбокомпрессор

Какой компрессор имеет наибольшую производительность (m³/h)?

a) поршневой компрессор

b) винтовой компрессор

c) турбокомпрессор

Самая надёжная и удобная система распределения сжатого воздуха:

a) линейная

b) кольцевая

c) сетевая

Развиваемое цилиндром усилие F⁺ при выдвижении тем больше, чем диаметр цилиндра D:

a) больше

b) меньше

c) не зависит от D

Если диаметр цилиндра D увеличить в 2 раза, то развиваемое усилие F⁺:

a) уменьшится в 2 раза

b) увеличится в 2 раза

c) увеличится в 4 раза

d) останется прежним

Если диаметр штока d увеличить, то сила F^-, развиваемая при задвижении:

a) увеличится

b) уменьшится

c) не изменится

Э тот управляющий вентиль:

a) нормально открытый

b) нормально закрытый

c) инвертирующий (НЕ) вентиль

От воздействия сигнала 1.4 цилиндр:

a) выдвигается

b) задвигается

c) остаётся в том же положении

Тандем цилиндр в сравнении с бистабильным цилиндром таких же размеров:

a) надёжнее

b) удобнее монтируется

c) легче управляется

d) развивает большее усилие

Д россель 1.01 регулирует:

a) скорость выдвижения

b) скорость задвижения

c) скорость в обоих направлениях

Д россель 1.01 регулирует:

a) скорость выдвижения

b) скорость задвижения

c) скорость в обоих направлениях

Дроссель 1.02 регулирует:

a) скорость выдвижения

b) скорость задвижения

c) скорость в обоих направлениях

К акая таблица состояний соответствует

данному элементу? (b)

a) b) c) d)

X2	X1	Y		X2	X1	Y		X2	X1	Y		X2	X1	Y
0	0	0		0	0	0		0	0	1		0	0	0
0	1	1		0	1	0		0	1	0		0	1	1
1	0	1		1	0	0		1	0	0		1	0	1
1	1	1		1	1	1		1	1	0		1	1	0

К акая таблица состояний соответствует

данному элементу? (a)

a) b) c) d)

X2	X1	Y		X2	X1	Y		X2	X1	Y		X2	X1	Y
0	0	0		0	0	0		0	0	1		0	0	0
0	1	1		0	1	0		0	1	0		0	1	1
1	0	1		1	0	0		1	0	0		1	0	1
1	1	1		1	1	1		1	1	0		1	1	0

Э то пневмотаймер:

a) с задержкой на включение

b) с задержкой на выключение

c) пульстаймер

Пневмореле (элемент чувствительный к величине давления):

a) ограничивает силу развиваемую цилиндром

b) включает с задержкой пневмоцилиндр

c) ограничивает скорость движения

Какую логическую функцию осуществляет данный элемент? A

1. *

2.

3.

К акую логическую функцию осуществляют эти вентили? A

1. *

3.

Пневмолинии монтируются с заданным наклоном для того, чтобы:

a) облегчить монтаж

b) уменьшить задержку пневмосигнала

c) удалить влагу

Что это за обозначение?

a) релее

b) контактор

c) электромагнит пневмовентиля

Какому устройству соответствует

данное обозначение?

a) переключатель

b) индуктивный датчик

c) оптический датчик

d) ёмкостной датчик

e) магнитный датчик

Д ля уменьшения искрения контактора K, выключающего индуктивную нагрузку, схема с диодом VD используется:

a) только в цепях с постоянным током

b) только в цепях с переменным током

c) в обоих цепях

К акому устройству соответствует

данное обозначение?

a) переключатель

b) индуктивный датчик

c) оптический датчик

d) ёмкостной датчик

e) магнитный датчик

К акому устройству соответствует

данное обозначение?

a) переключатель

b) индуктивный датчик

c) оптический датчик

d) ёмкостной датчик

e) магнитный датчик

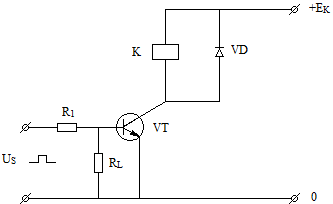

Транзистор VT работает в ключевом режиме.

Диод VD, шунтирующий обмотку реле K, включён для того чтобы:

a) уменьшить вибрацию реле K

b) для выпрямления тока

c) защитить транзистор VT от перенапряжения

d) увеличить усиление транзистора VT

Если выбрать цилиндр большей длинны l, то потребление воздуха:

a) уменьшится

b) увеличится

c) не изменится

Е сли выбрать цилиндр с большим диаметром выходного штока d,

то потребление воздуха:

a) уменьшится

b) увеличится

c) не изменится

Автоматизация процессов

Монтаж и эксплуатация систем автоматики

Что обозначает на чертежах проекта аббревиатура EP?

a) стадию проекта „Предварительный проект“ (Eelprojekt)

b) части проекта „Электрическая часть“ (Elektriosa projekt)

c) части проекта „Специальные работы“ (Eritööde projekt)

Как обозначается проект автоматики?

a) AP

b) EA

c) AA

Какой документ из следующих объязательная част проекта автоматики?

a) план местонахождения электрических щитов

b) информационное табло систем пожаробезопасности

c) кабельный журнал

Как обозначается в структурированных кабельных системах (SKS) распределительное устройство этажа?

a) KJ

b) FD

c) CP

Как обозначают неэкранированный кабель с витыми парами?

a) STP

b) FTP

c) UTP

Какая правильная последовательност основной цветовой маркировки жил кабеля от первого до пятого?

a) 1 - синяя, 2 - зеленая, 3 - оранжевая, 4 - серая, 5 - коричневая

b) 1 - синяя, 2 - оранжевая, 3 - зеленая, 4 - коричневая , 5 - серая

c) 1 - синяя, 2 - красная, 3 - зеленая, 4 - желтая , 5 - белая

оптический кабель какога типа позволяет выполнять линии передачи данных большей длины?

a) Single Mode кабель

b) Multimode кабель

c) оба обеспечивают ровную длину

Какое напряжение допускается применять в системах малого напряжения?

a) от 50V до 1000V AC и от 120V до 1500V DC

b) до 50V AC и до 120V DC

c) до 24V AC и DC

2-х ходовые вентили применяются в решениях автоматики для:

a) для регулирования потока жидкости путем изменения пропускной способности

b) для регулирования параметров жидкости путем взмешивания двух потоков жидкости

c) для переключения направления потока жидкости

На какой вход PLC подключают температурные датчики сопротивления?

a) на DI

b) на AO

c) на AI

Какие термометры сопротивления выдерживают наивыщую рабочую температуру?

a) никелевые термометры сопротивления

b) платиновые термометры сопротивления

c) Термопары медь-константан

Англоязычное название температурных датчиков, монтируемых в вентиляционные канавы:

a) duct

b) clamp on

c) immersion

Какой из них полупроводниковый датчик температуры?

a) TCM50

b) LG-Ni1000

c) NTC 10k

Какое утверждение правильное?

a) 1atm ≈ 1000Pa

b) 1atm ≈ 750 N

c) 1atm ≈ 1 bar

В проекте рабочий диапазон сторожа фильтра 500 Pa. Этому соответствует реле перепада давления с рабочим диапазоном:

a) 0,5 bar

b) 5 mbar

c) 50 mbar

Автоматические измерения

Какое напряжение в диагонали моста, между

точками AB?

a) 0V b) 5V c) 10V

d) 2V e) 3V

Если температура увеличивается, то ток I,

проходящий через термистор:

a) увеличивается

b) уменьшается

c) зависит от скорости изменения температуры

d) не изменится

Если световой поток увеличивается, то

сопротивление фоторезистора:

a) увеличивается

b) уменьшается

c) не изменяется

d) зависит от направления светового потока

Манометр измеряет давление жидкости P. Pm - показание манометра.Что показывает манометр?

a) Pm>P

b) Pm<P

c) Pm=P

Манометр измеряет давление жидкости P. Pm - показание манометра.

Что показывает манометр?

a) Pm>P

b) Pm<P

c) Pm=P

Манометр подключается сверху трубы:

a). для измерения давления жидкости

b) для измерения давления газа

c) при измерении давления любой среды

Манометр подключается снизу трубы:

a) для измерения давления жидкости

b) для измерения давления газа

c). при измерении давления любой среды

Если температура холодных концов (T0) термопары увеличивается, то ЭДС (Et):

a) увеличивается

b) уменьшается

c) не изменяется

У какого газа теплопроводность наибольшая:

a) H2

b) N2

c) O2

d) CO

С увеличением температуры наружного воздуха его влажность:

a) увеличивается

b) уменьшается

c) не изменяется

Если концентрированный раствор кислоты или соли разбавить водой, то электропроводимость электролита:

a) увеличится

b) уменьшится

c) не изменится

Если у раствора pH=7, то он:

a) кислотный

b) щелочной

c) нейтральный

Плотность жидкости при повышении температуры:

a) увеличивается

b) уменьшается

c) не изменяется

Температура точки росы меньше, если воздух:

a) более сухой

b) более влажный

c) не зависит от температуры

При повышении влажности вещества электропроводимость:

a) увеличивается

b) уменьшается

c) не изменяется

Точность измерения силы тока будет тем выше, чем внутреннее сопротивление амперметра будет:

a) больше

b) меньше

c) величина внутреннего сопротивления не влияет на точность

Точность измерения напряжения будет тем выше, чем внутреннее сопротивление вольтметра будет:

a) больше

b) меньше

c) величина внутреннего сопротивления не влияет на точность

Ёмкостный датчик, состоящий из двух пластин, измеряет толщину бумаги бумажной ленты. Если толщина бумаги увеличится, то ёмкость датчика:

a) увеличится

b) уменьшится

c) зависит от направления движения ленты

Для питания измерительного моста с ёмкостным датчиком, нужно использовать:

a) постоянный ток

b) переменный ток

c) переменный ток высокой частоты

Индуктивный датчик приближения реагирует на объект, который изготовлен из материала:

a) только метал

b) только диэлектрик

c) оба материала

Ёмкостный датчик приближения реагирует на объект, который изготовлен из материала:

a) только метал

b) только диэлектрик

c) оба материала

При увеличении разрежённости газа его теплопроводность:

a) увеличивается

b) уменьшается

c) не изменяется

Дифференциальный манометр измеряет:

a) атмосферное давление

b) избыточное давление

c) вакуум

d) разрежение

e) разность давления

Градуировка термопары снимается при условии:

1. t₀ = 0°C, t₁ изменяется

2. t₁ - t₀ поддерживается постоянной

3. t₁ – постоянная, t₀ – изменяется

4. t₁ = 0°C, t₀ – меняется

5. t₀ ja t₁ – изменяются одновременно

Условие равновесия моста определяется уравнением:

1. R1 · R2 = R3 · R4

2. R2 · R3 = R2 · R4

3. R1 · R3 = R2 · R4

4. R1 + R2 = R3 + R4

5. R1 + R3 = R2 + R4

Самый кислый раствор, если кислотность:

a) pH1 = 1

b) pH2 = 3

c) pH3 = 4

d) pH4 = 5

e) pH5 = 6

Мультиметром измеряем величину переменного напряжения, мультиметр показывает:

a) амплитудное значение

b) действующее (эффективное) значение

c) среднее значение

Сопротивление термистора увеличивается, если температура:

a) увеличивается

b) уменьшается

c) нагревается длительное время одной и той же температурой

У полупроводникового терморезистора чувствительность по сравнению с металлическим терморезистором:

a) больше

b) меньше

c) такая же

Температура горячего спая термопары изменяется скачком (например, резко опускается в кипящую воду). По какой кривой изменяется ЭДС Et термопары? (c)

При измерении расхода газа в трубе с помощью диафрагмы, дифференциальный манометр подключается к трубе:

a) сверху

b) снизу

c) сбоку

При измерении O₂ можно использовать магнитный газоанализатор, потому что O₂ это:

a) парамагнетик

b) диамагнетик

c) не обладает магнитными свойствами

Дифференциальный манометр используется:

a) для измерения давления различных газов

b) для измерения увеличения давления

c) для измерения уменьшения давления

d) для измерения разности давления

Измеряется давление в 12 Bar стрелочным манометром, классом точности 1,5. Для измерения с большей точностью надо использовать манометр с пределом измерения:

a) 15 Bar

b) 25 Bar

c) 40 Bar

Безопасность труда и законодательные акты

Испытательный срок работника не может превышать…

a) 2 месяцев

b) 4 месяцев

c) полгода

d) согласно договорённости

Кто должен обеспечивать выполнение правил техники безопасности на месте работы?

a) все лица, выполняющие электромонтажные работы

b) только инструктированный персонал

c) только квалифицированный персонал

d) только лица, имеющие компетентность

Разрешается ли использовать контрольную лампу для проверки отсутствия напряжения?

a) разрешается для проверки розеток при использовании защитных очков

b) разрешается для проверки в распределительном щите

c) не разрешается нигде

d) разрешается при использовании изолированного основания

Следует ли сообщать о несчастном случае своему непосредственному начальству?

a) обязательно, и по возможности быстрее

b) не стоит беспокоить

c) следует сообщить после прибытия медицинского персонала

d) следует сообщить только в случае серьёзного несчастного случая

Правильное соотношение производимого попеременно искусственного дыхания и непрямого массажа сердца…

a) 2 / 5

b) 2 / 30

c) 5 / 15

d) 2 / 15

В помещениях повышенной опасности разрешается пользоваться ручным электрическим инструментом переменного напряжения не более:

a) 230V

b) 110V

c) 50V

Нужно ли вызывать скорую помощь при несчастном случае, в результате которого получена травма?

a) только если мы не способны сами оказать первую помощь

b) только если человек получил удар электрическим током

c) только в случае кровотечения

d) практически всегда, в исключительных случаях пострадавшего оставить под наблюдением медперсонала

Как следует действовать, если работник попал под напряжение?

a) быстро освободить пострадавшего от действия электрического тока

b) оказать первую помощь

c) вызвать скорую помощь

d) всё вышеперечисленное

Для защиты человека от удара электрическим током допустимое напряжение прикосновения в случае переменного напряжения:

a) 30V

b) 50V

c) 100V

Каковы организационные меры по обеспечению безопасности проведения электроработ?

a) тщательно подготовленное рабочее место

b) все необходимые для производства электроработ документы оформлены корректно

c) используется только инструмент, предусмотренный для выполнения электроработ

d) организатор эксплуатации даёт разрешение на выполнение работ

Сопротивление изоляции ручного электрического инструмента должно быть как минимум…

a) 0,2MW

b) 0,5MW

c) 0,3MW

d) 1,0MW

Высота перил ограждения, установленного для предотвращения падения с высоты, должна быть:

a) 0,8m

b) 1m

c) 1,2m

Монтаж

Цвет фазного проводника:

a) синий

b) чёрный (L2)

c) жёлто-зелёный

d) красный

e) серый (L3)

f) коричневый (L1)

Цвет фазного проводника:

a) коричневый, чёрный, серый

b) красный, зелёный, жёлтый

c) синий, красный, белый

d) жёлто-зелёный

Цвет нейтрального проводника:

a) чёрный

b) коричневый

c) синий

d) жёлто-зелёный

e) красный

Какую расцветку имеют следующие проводники?

L1 – коричневый

L2 – чёрный

L3 – серый

N – синий

PE – жёлто-зелёный

PEN – жёлто-зелёный, полоса на конце – синяя

Цвет проводника плюсовой цепи постоянного тока:

a) синий

b) чёрный

c) жёлто-зелёный

d) красный

e) серый

f) коричневый

Цвет проводника минусовой цепи постоянного тока:

a) синий

b) чёрный

c) жёлто-зелёный

d) красный

e) серый

f) коричневый

Первая цифра степени защиты оболочки (IP) показывает:

a) установка защищена металлическим кожухом

b) степень защиты от вредного воздействия воды

c) степень огнестойкости

d) степень защиты от попадания инородных тел

Вторая цифра степени защиты оболочки (IP) показывает:

a) установка защищена металлическим кожухом

b) степень защиты от вредного воздействия воды

c) степень огнестойкости

Минимальное значение IP установки, монтируемой под открытым небом / на улице:

a) X2

b) X3

c) X4

d) X6

Низким напряжением считается…

a) переменное напряжение 0 – 400 V, постоянное напряжение 0 – 230 V

b) переменное напряжение 50 – 1000 V, постоянное напряжение 120 – 1500 V

c) переменное напряжение 120 – 1500 V, постоянное напряжение 50 – 1000 V

В щит заведена трёхфазная пятипроводная система 380/220V. Клеммы обозначены следующим образом: L1, L2, L3, N, PE. Каковы напряжения на следующих парах клемм?

L1 – L2 ………….. V L1 – PE ………..... V

L1 – N ….……….. V N – PE ………….. V

L2 – L3 ………….. V L3 – N ………….. V

Отношение каких величин является cos φ?

a) cos φ = Q / S

b) cos φ = P / Q

c) cos φ = P / S

d) cos φ = S / Q

e) cos φ = S / P

Использование устройства защитного отключения в системе TN-S:

a) возможно

b) невозможно

c) возможно в 1-фазной системе

PE и N должны быть после устройства защитного отключения:

a) разделены

b) электрически соединены

c) возможны оба варианта

Использование устройства защитного отключения в системе TN-C:

a) возможно

b) невозможно

c) возможно в 1-фазной системе

Можно ли продлевать срок действия наряда-допуска?

a) нельзя

b) можно один раз на 15 календарных дней

c) можно на время, необходимое для окончания работ

Наряд-допуск выдаётся на срок:

a) не более 15 рабочих дней

b) на время, необходимое для окончания работ

c) не более 15 календарных дней

d) не более 10 рабочих дней

Сечение нейтрального провода электроустановок систем автоматики должно:

a) быть равно сечению фазного провода

b) быть больше

c) быть меньше

Задачи

Нарисовать схему и рассчитать элементы схемы для инвертирующего операционного усилителя, если входное сопротивление должно быть около 10 kΩ, а коэффициент усиления 10.

E_K = 10 V, h_21E = β = 100, U_K = 5 V, R_K = 0,5 kΩ.

Найти I_K ja I_B.

Вольтметр с классом точности 1,5 измеряет напряжение в 200 V, на пределе равном 300 V. Определить относительную погрешность измерения.

Размеры гидроцелиндра: D = 50 mm, d = 20 mm. Давление P_K = 50 Bar. Рассчитать развиваемую силу при выдвижении поршня F+ и при задвижении поршня F-.

Два пневмоцилиндра питаются давлением Pt = 4 Bar. Диаметры цилиндров D₁ = 3 cm, D₂ = 5 cm, длинна цилиндров l₁ = 12 cm, l₂ = 20 cm. Первый делает 12 шагов в минуту, а второй 10 шагов в минуту. Сколько литров воздуха в минуту потребляют оба цилиндра?

U _S = 100 V, R = 0,1 kΩ. U_S может менять свою полярность. Как выбрать диод?
