Вопросы для теста Автоматик
Материаловедение
Какой материал имеет наименьшее удельное сопротивление?
a) алюминий (2)
b) сталь (3)
c) хромель (4)
d) медь (1)
Какой материал имеет наименьшее удельное сопротивление?
a) алюминий (4)
b) серебро (1)
c) золото (3)
d) хромель (5)
e) медь (2)
Какой материал имеет наименьшую проводимость?
a) алюминий (2)
b) серебро (5)
c) золото (3)
d) хромель (1)
e) медь (4)
Какой материал имеет наименьшую проводимость?
a) алюминий
b) сталь
c) хромель
d) медь
При повышении температуры сопротивление металлического проводника…
a) уменьшается
b) увеличивается
c) не изменяется
При повышении температуры сопротивление полупроводника…
a) уменьшается
b) увеличивается
c) не изменяется
Латунь - это:
a) сплав меди и олова
b) сплав меди и свинца
c) сплав меди и цинка
d) сплав олова и свинца
Бронза - это:
a) сплав меди и олова
b) сплав меди и свинца
c) сплав меди и цинка
d) сплав олова и свинца
Манганин - это:
a) сплав марганца и олова
b) сплав меди и марганца
c) сплав меди и цинка
d) сплав марганца и свинца
Как называется материал, у которого µ >> 1?
a) диамагнетик
b) ферромагнетик
c) немагнитный
d) диэлектрик
Какое качество характеризует магнитная проницаемость среды?
a) скорость распространения магнитного поля
b) способность среды проводить магнитное поле
c) силу магнитного поля
Электротехника
От чего зависит сопротивление проводника?
сечение
длина
удельное сопротивление материала
Какими величинами характеризуется переменное напряжение?
частота
начальная фаза
напряжение
Токи в последовательно соединенных резисторах…
a) равные
b) обратно пропорциональны их сопротивлениям
c) пропорциональны их сопротивлениям
Токи в параллельно соединённых резисторах…
a) равные
b) обратно пропорциональны их сопротивлениям
c) пропорциональны их сопротивлениям
Падения напряжения на последовательно соединенных резисторах…
a) на всех одинаковые
b) обратно пропорциональны их сопротивлениям
c) пропорциональны их сопротивлениям
Напряжения на резисторах, включенных параллельно…
a) на всех одинаковые
b) обратно пропорциональны сопротивлениям
c) пропорциональны сопротивлениям
d) напряжения равны нулю
Амперметр соединяется в цепь:
a) параллельно
b) последовательно
c) на переменном токе - параллельно, на постоянном токе - последовательно
Вольтметр соединяется в цепь:
a) параллельно
b) последовательно
c) на переменном токе - параллельно, на постоянном токе - последовательно
Аббревиатуры AC и DC означают…
a) AC – включено, DC – выключено
b) DC – постоянный ток, AC – переменный ток
c) AC – постоянный ток, DC – переменный ток
Частота переменного тока в электрических сетях Эстонии…
a) 60 Hz
b) 50 Hz
c) 100 Hz
Какой вольтметр показывает наибольшее напряжение?
a) V1
b) V2
c) V3
Какое напряжение показывает вольтметр V2 и какое - V3?
a) U2 больше, чем U3
b) U2 меньше, чем U3
c) U2 = U3
Какое напряжение показывает вольтметр V1 и какое - V3?
a) U1 меньше, чем U3
b) U1 больше, чем U3
c) U1 = U3
Какой вольтметр показывает наибольшее напряжение?
a) V1
b) V2
c) V3
Какое напряжение показывает вольтметр V2 и какое - V3?
a) U2 больше, чем U3
b) U2 меньше U3
c) U2 = U3
Какой вольтметр показывает наименьшее напряжение?
a) V1
b) V2
c) V3
Какой амперметр показывает наименьший ток?
a) A1
b) A2
c) A3
По цепи проходит ток I с постоянным значением:
a) I = 0,5A
b) I = 1A
c) I = 0A
d) I = 2A
По цепи проходит ток I с постоянным значением:
a) I = 0,5A
b) I = 1A
c) I = 0A
d) I = 2A
На каком резисторе рассеивается максимальная мощность?
a) R1
b) R2
c) R3
На каком резисторе рассеивается минимальная мощность?
a) R1
b) R2
c) R3
Чему равно напряжение между точками A и B?
Ri = R
Ri – внутреннее сопротивление
вольтметра
Показание вольтметра:
a) 10V b)
5V c) 2V d)
3,3V *
Индукционная нагрузка
включается контактом S.
На контакте S возникает
высокое напряжение:
a) при включении
b) при отключении
c) не возникает
d) не зависит от направления
коммутации
Напряжение повышается в два раза, сопротивление уменьшается в два раза. Ток при этом:
a) увеличивается в 4 раза
b) уменьшается в 4 раза
c) не изменяется
d) увеличивается в 2 раза
Напряжение повышается в четыре раза, сопротивление увеличивается в два раза. Ток при этом:
a) уменьшается в 4 раза
b) увеличивается в 4 раза
c) не изменяется
d) увеличивается в 2 раза
e) уменьшается в 2 раза
Напряжение повышается в два раза, сопротивление также в два раза. Ток при этом:
a) увеличивается в 4раза
b) уменьшается в 4 раза
c) не изменяется
d) увеличивается в 2 раза
Длина провода увеличилась в четыре раза, также увеличился диаметр провода в два раза. Ток при этом:
a) уменьшается в 4 раза
b) увеличивается в 4раза
c) не изменится
d) увеличивается в 2 раза
e) уменьшается в 2 раза
Диаметр провода увеличился в два раза при неизменном напряжении. Ток при этом:
a) увеличится в 2 раза
b) уменьшится в 2 раза
c) не изменится
d) увеличится в 4 раза
e) уменьшится в 4 раза
Как изменится сопротивление проводника, если его диаметр увеличить в 2 раза?
Уменьшится в 4 раза
Какая формула является выражает зависимость ЭДС и напряжения нагруженного источника?
a) U = E – IR0
b) U = E
c) U = E + IR0
c) E = U – IR0
Найти сопротивление проводника R, если его длина 100 метров, диаметр D = 4 mm и удельное сопротивление 0,02Ωmm2/m
R = 0,159 Ω
Какой фазовый сдвиг возникает в цепи переменного тока между напряжением и током в случае с индуктивной нагрузкой?
a) ток опережает напряжение
b) ток отстаёт от напряжения
c) напряжение и ток совпадают по фазе
Если на переменном токе в цепь с активным сопротивлением включить конденсатор, то:
a) ток будет опережать напряжение
b) ток будет отставать от напряжения
c) напряжение и ток будут совпадать по фазе
Если на переменном токе в цепь с активным сопротивлением включить ёмкость, то:
a) ток будет опережать напряжение
b) ток будет отставать от напряжения
c) напряжение и ток будут совпадать по фазе
Какой фазовый сдвиг возникает в цепи переменного тока между напряжением и током в случае с активной нагрузкой?
a) ток опережает напряжение
b) ток отстаёт от напряжения
c) напряжение и ток совпадают по фазе
Если на переменном токе в цепь с активным сопротивлением включить катушку индуктивности, то:
a) ток будет опережать напряжение
b) ток будет отставать от напряжения
c) напряжение и ток будут совпадать по фазе
Какой фазовый сдвиг возникает в цепи переменного тока между напряжением и током в случае с ёмкостным сопротивлением?
a) ток опережает напряжение
b) ток будет отставать от напряжения
c) напряжение и ток совпадают по фазе
Если в цепи переменного тока присутствует реактивное сопротивление и ток отстаёт от напряжения на 20 градусов, то:
a) ёмкостное сопротивление больше, чем индуктивное
b) индуктивное сопротивление больше, чем ёмкостное
c) ёмкостное сопротивление больше, чем активное
Какая лампа горит ярче при последовательном соединении на 220V?
a) 100W
b) 25W
c) 500W
d) яркость одинаковая
Какая лампа горит с наименьшей яркостью при последовательном соединении на 220V?
a) 100W
b) 25W
c) 500W
d) яркость одинаковая
Как изменится напряжение на клеммах источника, если к нему подключить потребитель с меньшим сопротивлением?
a) увеличивается
b) не изменяется
c) уменьшается
Как изменится напряжение на клеммах источника, если к нему подключить потребитель с большим сопротивлением?
a) увеличивается
b) не изменяется
c) уменьшается
Как изменится напряжение на клеммах источника, если к нему подключить потребитель с меньшей мощностью?
a) увеличивается
b) не изменяется
c) уменьшается
Как изменится напряжение на клеммах источника, если к нему подключить потребитель с большей мощностью?
a) увеличивается
b) не изменяется
c) уменьшается
Электрические проводники:
a) имеют маленькое удельное сопротивление
b) имеют большое удельное сопротивление
c) не имеют удельного сопротивления
Магнитотвёрдые материалы:
a) используются для изготовления постоянных магнитов
b) легко намагничиваются и перемагничиваются
c) не имеют остаточной магнитной индукции
При повышении температуры электропроводимость полупроводников:
a) увеличивается
b) уменьшается
c) не изменяется
Самый распространённый материал с высокой проводимостью:
a) медь
b) железо
c) никель
d) алюминий
e) цинк
На каком сопротивлении рассеивается наибольшая мощность?
a) R1
b) R2
c) R3
Ток в
RC цепи ток
I:
a) отстаёт от напряжения U
b) опережает напряжение U
c) повторяет изменение напряжения U
В RL цепи ток I:
a) отстаёт от напряжения U
b) опережает напряжение U
c) повторяет изменение напряжения U
Если период колебаний уменьшается, то частота:
a) уменьшается
b) увеличивается
c) не изменяется
Через два проводника с разным диаметром (d1 = 1 mm и d2 = 3 mm) проходит один и тот же ток 10 A. Плотность тока в первом проводнике больше чем во втором в:
a) 3 раза
b) 6 раз
c) 9 раз
Электроника
Частота пульсаций выходного напряжения двухполупериодного выпрямителя при частоте сети 100Hz:
a) 25Hz
b) 50Hz
c) 75Hz
d) 100Hz
e) 200Hz
Частота пульсаций выходного напряжения однополупериодного выпрямителя при частоте сети 100Hz:
a) 400 Hz
b) 50 Hz
c) 100 Hz
d) 200Hz
Частота пульсаций выходного напряжения двухполупериодного выпрямителя при частоте сети 50Hz:
a) 25Hz
b) 50Hz
c) 75Hz
d) 100Hz
e) 200Hz
Если частота сети 100Hz, то частота пульсаций 1-фазного двухполупериодного выпрямителя:
a) 50Hz
b) 100Hz
c) 150Hz
d) 200Hz
e) 400Hz
Что означает этот символ?
a) нулевой уровень на строительной площадке
b) диод
c) усилитель
d) тиристор
e) электромагнитный клапан
f) варистор
Два диода соединены последовательно. Падение напряжения на первом диоде составляет 0,4V, а на втором - 0,8V. Ток первого диода составляет 0,5A. Какой ток течёт через второй диод?
a) 0,25A
b) 0,5A
c) 1A
d) 4A
Два диода соединены последовательно. Падение напряжения на первом диоде составляет 0,4V, а на втором - 0,8V. Ток первого диода составляет 1A. Какой ток течёт через второй диод?
a) 0,25A
b) 0,5A
c) 1A
d) 4A
Что означает этот символ?
a) стабилитрон
b) транзистор n-p-n
c) транзистор p-n-p
d) тиристор
e) варистор
Если в активном режиме n-p-n транзистора напряжение базы относительно эмиттера станет отрицательным, то ток коллектора:
a) увеличится
b) уменьшится
c) не изменится
d) изменит направление
Каково усиление транзистора по току, если при входном токе 5mА выходной ток имеет значение 10mA?
a) 2
b) 50
c) 20
d) 2000
e) 5000
Сопротивление фотодиода уменьшается, если:
a) световой поток увеличивается
b) световой поток уменьшается
c) световой поток не уменьшается в течение длительного времени
Программируемый логический модуль:
a) модуль PLD
b) контроллер PLC (программируемый логический контроллер)
c) логическая матрица И
d) логическая сборка ИЛИ
При обрыве отрицательной обратной связи стабильность системы автоматики:
a) улучшается пропорционально силе сигнала обратной связи
b) значительно улучшается
c) ухудшается
d) не изменяется

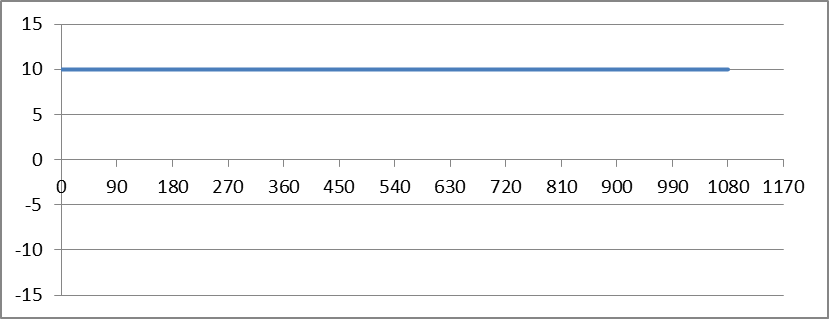

Какой источник / преобразователь даёт выходное напряжение такой формы?
a) аккумулятор / батарея
b) синусоидальное переменное напряжение
c) однополупериодный выпрямитель
d) двухполупериодный выпрямитель
e) трёхфазное переменное напряжение
f) трёхфазный однополупериодный выпрямитель
g) трёхфазный двухполупериодный выпрямитель
Какой источник / преобразователь даёт выходное напряжение такой формы?
a) аккумулятор / батарея
b) синусоидальное переменное напряжение
c) однополупериодный выпрямитель
d) двухполупериодный выпрямитель
e) трёхфазное переменное напряжение
f) трёхфазный однополупериодный выпрямитель
g) трёхфазный двухполупериодный выпрямитель
Какой источник / преобразователь даёт выходное напряжение такой формы?
a) аккумулятор / батарея
b) синусоидальное переменное напряжение
c) однополупериодный выпрямитель
d) двухполупериодный выпрямитель
e) трёхфазное переменное напряжение
f) трёхфазный однополупериодный выпрямитель
g) трёхфазный двухполупериодный выпрямитель
Какой источник / преобразователь даёт выходное напряжение такой формы?
a) аккумулятор / батарея
b) синусоидальное переменное напряжение
c) однополупериодный выпрямитель
d) двухполупериодный выпрямитель
e) трёхфазное переменное напряжение
f) трёхфазный однополупериодный выпрямитель
g) трёхфазный двухполупериодный выпрямитель
Какой источник / преобразователь даёт выходное напряжение такой формы?
a) аккумулятор / батарея
b) синусоидальное переменное напряжение
c) однополупериодный выпрямитель
d) двухполупериодный выпрямитель
e) трёхфазное переменное напряжение
f) трёхфазный однополупериодный выпрямитель
g) трёхфазный двухполупериодный выпрямитель
Какой источник / преобразователь даёт выходное напряжение такой формы?
a) аккумулятор / батарея
b) синусоидальное переменное напряжение
c) однополупериодный выпрямитель
d) двухполупериодный выпрямитель
e) трёхфазное переменное напряжение
f) трёхфазный однополупериодный выпрямитель
g) трёхфазный двухполупериодный выпрямитель
Какой источник / преобразователь даёт выходное напряжение такой формы?
a) аккумулятор / батарея
b) синусоидальное переменное напряжение
c) однополупериодный выпрямитель
d) двухполупериодный выпрямитель
e) трёхфазное переменное напряжение
f) трёхфазный однополупериодный выпрямитель
g) трёхфазный двухполупериодный выпрямитель
Какой источник / преобразователь даёт выходное напряжение такой формы?
a) аккумулятор / батарея
b) синусоидальное переменное напряжение
c) однополупериодный выпрямитель
d) двухполупериодный выпрямитель
e) трёхфазное переменное напряжение
f) трёхфазный однополупериодный выпрямитель
g) трёхфазный двухполупериодный выпрямитель
Какой источник / преобразователь даёт выходное напряжение такой формы?
a) аккумулятор / батарея
b) синусоидальное переменное напряжение
c) однополупериодный выпрямитель
d) двухполупериодный выпрямитель
e) трёхфазное переменное напряжение
f) трёхфазный однополупериодный выпрямитель
g) трёхфазный двухполупериодный выпрямитель
Какой источник / преобразователь даёт выходное напряжение такой формы?
a) аккумулятор / батарея
b) синусоидальное переменное напряжение
c) однополупериодный выпрямитель
d) двухполупериодный выпрямитель
e) трёхфазное переменное напряжение
f) трёхфазный однополупериодный выпрямитель
g) трёхфазный двухполупериодный выпрямитель
У полевого транзистора между
S (истоком) и D (стоком)
возникает канал, если на
G (затвор) подать:
a) +UG
b) –UG
c) канал имеется без наличия
UG
У полевого транзистора ток
стока Id
увеличивается, если на
G (затвор) подать:
a) +UG
b) –UG
c) ~UG
Ток диода ID
при указанной полярности:
a) прямой
b) обратный
c) ID
= 0
d) ID
= max
При увеличении температуры
диода ток ID,
проходящий через диод:
a) увеличивается
b) уменьшается
c) не изменяется
d) ID
= 0
В коллекторной цепи
транзистораVT включено
реле К. На коллекторе
возникает высокое напряжение, которое
может пробить транзистор VT при:
a)
открывании транзистора
b)
закрывании транзистора
c)
высокое напряжение не
возникает
У полевого транзистора с индуцированным р-каналом для увеличения тока стока ID нужно подать на затвор:
a) + UGS
b) – UGS
У биполярного транзистора в ключевом режиме, если он закрыт (не проводит ток), напряжение на коллекторе:
a) максимально
b) минимально
c) равно нулю
У биполярного транзистора ток коллектора при увеличении температуры:
a) уменьшается
b) увеличивается
c) не изменяется
d) изменяет направление
Транзистор закрыт, тогда его сопротивление :
a) максимально
b) минимально
c) R = ∞
d) R = 0
Обозначение полевого транзистора с индуцированным р-каналом: (b)
Операционный усилитель может усиливать:
a) только сигналы постоянного тока
b) только сигналы переменного тока
c) сигналы как постоянного, так и переменного тока
Обратное напряжение диода определяется когда он:
a) закрыт
b) открыт
c) если через диод протекает определённый ток
Электропривод
Определение трансформатора:
Трансформатором называется статическое электромагнитное устройство, предназначенное для преобразования одной (первичной) системы переменного тока в другую (вторичную) систему переменного тока с другими параметрами.
Что представляет собой шаговый двигатель?
Шаговый двигатель - это синхронный двигатель, который преобразует импульсы постоянного напряжения в механическую энергию. В зависимости от конструкции, шаговые двигатели имеют 4, 6 или 8 клемм.
Что называется тактом шагового двигателя?
Тактом шагового двигателя называется временной промежуток, в течение которого состояние коммутатора не изменяется.
Что называется циклом шагового двигателя?
Циклом шагового двигателя называется период процесса коммутации обмотки управления, т.е. временной промежуток, по прошествии которого повторяется коммутация фаз обмотки управления, или же одновременная коммутация нескольких фазных обмоток. Цикл – это совокупность тактов.
На рисунке изображены механические характеристики следующих двигателей:
1. синхронный двигатель
2. асинхронный двигатель
3. двигатель постоянного тока с параллельным возбуждением
4. двигатель постоянного тока с последовательным возбуждением
Регулирование скорости – это:
Результат намеренного изменения параметров электродвигателя, например: включение добавочного сопротивления в цепь рабочих обмоток двигателя, изменение напряжения или частоты питания, тока возбуждения.
Определение электропривода:
Электропривод – это электромеханическое устройство для управляемого преобразования электрической энергии в механическую энергию, или наоборот.
Назовите тормозные режимы асинхронного двигателя:
a) генераторное, или рекуперативное торможение
b) торможение противовключением при опускании тяжёлого груза
c) торможение противовключением изменением направления вращения магнитного поля
d) динамическое торможение с независимым возбуждением
e) динамическое торможение с самовозбуждением, или конденсаторное торможение
Назовите тормозные режимы двигателя постоянного тока с параллельным возбуждением:
a) генераторное, или рекуперативное торможение
b) торможение противовключением при опускании тяжёлого груза
c) торможение противовключением изменением направления тока якоря
d) динамическое торможение с независимым возбуждением
e) динамическое торможение с самовозбуждением
Назовите способы пуска асинхронного двигателя с короткозамкнутым ротором:
a) прямой пуск
b) включение активного сопротивления в цепь статора
c) реакторный пуск
d) автотрансформаторный пуск
e) пуск переключением со звезды в треугольник
f) пуск при помощи устройства плавного пуска
Какая схема контактного управления изображена на рисунке?
Реверсирование трёхфазного асинхронного двигателя с короткозамкнутым ротором.
Какая схема контактного управления изображена на рисунке?
Реверсирование двигателя постоянного тока с параллельным возбуждением.
Вторичный ток понижающего трансформатора:
a) больше первичного
b) меньше первичного
c) равен первичному току
Коэффициент загрузки трансформатора равен 1,1. Какова нагрузка трансформатора в процентах?
a) 10%
b) 11%
c) 100%
d) 110%
e) 1100%
В каком направлении вращается двигатель?
a) по часовой стрелке
b) против часовой стрелки
c) двигатель не вращается
При увеличении нагрузки скорость вращения синхронного двигателя:
a) значительно уменьшается
b) не изменяется
c) увеличивается
d) уменьшается пропорционально увеличению нагрузки
При увеличении числа пар полюсов скорость вращения асинхронного двигателя:
a) уменьшается
b) не изменяется
c) увеличивается
Скорость вращения какого асинхронного двигателя больше – с меньшим или большим числом пар полюсов?
a) скорости равны
b) большая скорость у двигателя с меньшим числом пар полюсов
c) большая скорость у двигателя с большим числом пар полюсов
d) у двигателя с меньшим числом пар полюсов скорость выше только при больших нагрузках
У синхронного двигателя две пары полюсов. Какова частота вращения ротора?
a) 500 min-1
b) 750 min-1
c) 1000 min-1
d) 1500 min-1
e) 3000 min-1
Какое значение может иметь скольжение асинхронного двигателя в двигательном режиме?
a) –0,3 (отрицательное)
b) 0,3
c) 1,0
d) 1,5
e) 2,0
При увеличении нагрузки скольжение асинхронного двигателя:
a) уменьшается
b) не изменяется
c) увеличивается
d) уменьшается пропорционально уменьшению нагрузки
Как изменяется частота вращения асинхронного двигателя, если частота питающей сети увеличивается?
a) не изменяется
b) увеличивается
c) уменьшается
Скольжение асинхронного двигателя на холостом ходу по сравнению с нагруженным состоянием:
a) такое же
b) меньше
c) больше
Как изменяется частота наводимой в роторе ЭДС при разгоне асинхронного двигателя от нуля до номинальной скорости?
a) останется неизменной
b) уменьшится
c) увеличится
От какого параметра зависит скорость вращения синхронного двигателя?
a) от напряжения питания
b) от частоты питающей сети
c) от числа пар полюсов
d) от нагрузки на валу
При уменьшении напряжения питания асинхронного двигателя развиваемый им момент:
a) увеличится
b) немного уменьшится
c) уменьшится пропорционально квадрату напряжения
d) не уменьшится
Что означает этот символ?
a) обозначение трёхфазного трансформатора
b) обозначение асинхронного двигателя с короткозамкнутым ротором
c) обозначение асинхронного двигателя с фазным ротором
d) обозначение синхронного генератора
Нарисуйте схему соединения двигателя в звезду
Какой момент асинхронного двигателя имеет наибольшее значение?
a) пусковой момент
b) момент опрокидывания
c) номинальный момент
d) момент идеального холостого хода
Какой из двигателей не должен работать на холостом ходу?
a) двигатель постоянного тока с параллельным возбуждением
b) синхронный двигатель
c) двигатель постоянного тока с последовательным возбуждением
d) однофазный асинхронный двигатель
Какие существуют способы возбуждения машин постоянного тока? Схемы с наименованиями!
