1. Нелинейные цепи. Математическое описание. Статические и динамические параметры нелинейных элементов.

Цепи с распределенными параметрами разделяют на линейные, нелинейные и параметрические.

Линейная – справедлив принцип Суперпозиции

0

Если

то

Линейные Эл. цепи описываются диф. ур. Вида: , где коэффициенты а не зависят от F

В нелинейной цепи коэфф. а зависят от токов и напряжений.

В случае если коэфф. а зависит от времени, цепь называется параметрической.

Практически все цепи являются нелинейными, однако в определенном диапазоне влияние нелинейности может быть незначительны.

Если в цепи хотя бы 1 элемент нелинейный, вся цепь является нелинейной.

В отличии от линейных цепей, для описание элементов недостаточно задание параметров. Для этого требуется характеристика.

В тоже время возможно использовать параметров сопротивления L, C, но сами параметры представляют характеристику.

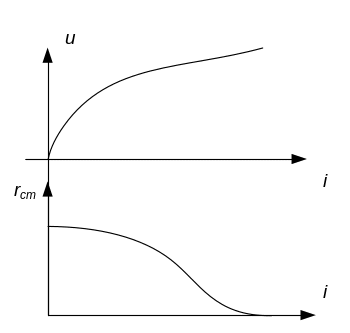

Различают статические и динамические параметры.

Например, для резистора при постоянном значении i и u.

Характеристики нелинейных элементов имеют определенную классификацию.

Различают: симметричные и несимметричные характеристики - ; Однозначные и неоднозначные характеристики -

В неоднозначных характеристиках требуется указывать какая величина явл. независимой , а какая функцией. Независимую величину называют управляющим u или управляющим i ; Инерционные и безинерционные, инерционные в качестве параметров имеют время.

2. Расчет простых нелинейных резистивных и магнитных цепей.

а) Последовательное соединение.

При расчете цепи с нелинейными элементами конкретные значения сопротивлений можно определить зная ток.

u=u₁+u₂

Результирующая характеристика полученная путем сложения координат

б) Параллельное соединение.

Для линейного случая было бы:

i=i₁+i₂=g₁∙u₁+g₂∙u₂

u₁=u₂=u

i=u∙(1/r₁+1/r₂)

Для нелинейного:

i=i₁+i₂

в) Смешанное соединение.

u₃=r∙i₃

-u+u_НЭ=-e

u=f(i)=u_НЭ+e=f_НЭ(i)+e

3. Расчет нелинейных магнитных цепей. Расчет сложных резистивных цепей методом эквивалентного генератора.

-Ф₁+Ф₂+Ф₃=0

U_М1+U_М2=W_i

U_М2=U_М3=U_Маб

Принцип непрерывности магнитного потока

;

- аналогия II закона Ньютона.

;

Эквивалентная для данной цепи будет схема:

-i₁+i₂+i₃=0

u₁+u₂=e

u₃=u₂=u_аб

Если в магнитной цепи имеется зазор, то последовательно включены два участка:

Для зазора:

Для расчета магнитной цепи необходимо иметь характеристики

Основа для получения – кривая для намагничивания.

При расчете сложных соединений не применим метод наложения и все основанные на нем приемы. В случае одного нелинейного элемента можно использовать метод эквивалентного генератора. При этом, нелинейный элемент выделяется относительно всей цепи. Оставшаяся часть цепи приводится к эквивалентному генератору по правилам:

Любая эл цепь может быть заменена эквивалентным генератором к любой паре зажимов

где - сопротивление между этими зажимами, при этом все источники заменяются внутренним сопротивлением. - напряжение создаваемое на разомкнутых зажимах.

u_г-u-r_г∙i=0

i=u_г/r – (1/r_г)∙u
