14.6. Многоступенчатое сжатие газа
При
одноступенчатом сжатии газа, осуществляемом
в одном цилиндре, невозможно достичь
высоких степеней сжатия по указанным
ранее причинам. Поэтому в одной ступени
ограничивают величину степени сжатия
При необходимости получения степени
сжатия
поршневой компрессор выполняют
многоступенчатым. Схема многоступенчатого
компрессора приведена на рис. 48.
Принцип работы
многоступенчатого компрессора состоит
в следующем. Через клапан 5
первой ступени происходит всасывание
газа. После сжатия газ через холодильник
9 направляется
на вторую ступень компрессора. Причем
всасывание газа во второй ступени
происходит при давлении сжатия первой
ступени. Всасывание газа в третьей
ступени выполняется через холодильник
20
при давлении сжатия второй ступени.
Через нагнетательный клапан третьей
ступени осуществляется нагнетание газа
через холодильник к потребителю.
Диаграмма процессов сжатия в трехступенчатом
компрессоре в
-координатах
представлена на рис. 49.
Рис. 48. Схема многоступенчатого поршневого компрессора:
2, 13, 24 – цилиндры компрессоров с охлаждающей рубашкой; 3, 14, 25 – поршни;
9, 20, 30 – холодильники; 5, 16, 27 – всасывающие клапаны; 6, 17, 28 – нагнетательные клапаны; 1, 12, 23, 10, 21, 31 – вход холодной воды; 8, 11, 19, 22, 32, 34 – выход
Охлаждающей воды; 4, 15, 26 – вход рабочего тела – газа; 7, 18, 29 – выход сжатого газа;
33 – выход охлажденного газа
Рис. 49. Индикаторная диаграмма идеального трехступенчатого компрессора |
Рассмотрим процессы: 0–1 – линия всасывания газа в первую ступень компрессора; 1–2 – политропный процесс сжатия газа в первой ступени; 2–а – линия нагнетания газа в холодильник 9; а–3 – линия всасывания во вторую ступень компрессора; 3–4 – политропный процесс сжатия во второй ступени; 4–b – линия нагнетания в холодильнике 20; b–5 – линия всасывания в третью ступень компрессора; |
5–6 – политропный процесс сжатия в третьей ступени;
6–с – линия нагнетания газа к потребителю.
Отрезки 2–3 и 4–5 изображают уменьшения объема газа в процессе при постоянном давлении в холодильниках 9 и 20. Охлаждение производится до одной температуры, равной температуре всасывания газа в первой ступени Т1. Поэтому температуры в рабочих точках 1, 3 и 5 будут одинаковыми, и через них можно провести изотерму 1–7.
Отношение давлений
для каждой ступени обычно принимается
одинаковыми, равным степени сжатия
В случае равенства
начальных температур и показателей
политропы конечные температуры также
будут равны, т. е. Т2 = Т4 = Т6.
Отсюда следует, что p2 = p3.
Так как
p2 = p3
и p4 = p5,
то
.
При z-ступенях
компрессора:
где
–
начальное и конечное давление сжимаемого
газа соответственно.
Ступенчатое сжатие с промежуточным охлаждением приближает рабочий процесс компрессора к наиболее экономичному изотермическому сжатию, и чем больше ступеней сжатия, тем больше процесс сжатия будет приближаться к изотермическому. При равенстве температур газа на входе в каждую ступень и равенстве отношений давлений затрата работы на сжатие во всех ступенях будут одинаковыми, т. е. l1 = l2 = l3,
отсюда
или при
z-ступенях
lк = z
l1.
Работа на привод
трехступенчатого компрессора при
политропном сжатии во всех ступенях в
p,
V-диаграмме
может быть определена площадью фигуры
0123456с0.
Если процесс политропного сжатия до
давления
производится в одноступенчатом
компрессоре, то затраченная работа
будет равна площади фигуры 018с0.
Отсюда экономия работы будет численно
равна площади 2345682.
В реальном многоступенчатом компрессоре с целью уменьшения объема «мертвого» пространства диаметры цилиндров изменяются в сторону уменьшения в геометрической прогрессии.
Рис. 50. T, S-диаграмма политропного сжатия газа в трехступенчатом компрессоре |

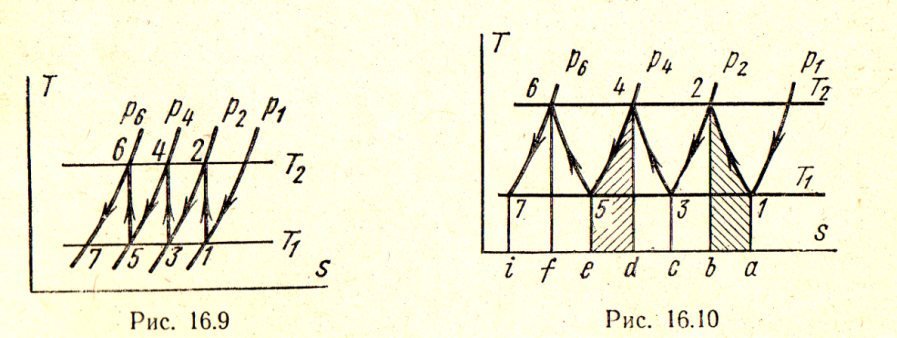

В T, S-диаграмме процессы политропного сжатия изображены на рис. 50 кривыми 1–2, 3–4 и 5–6, а процессы охлаждения в охладителях – линиями 2–3, 4–5 и 6–7. Площади а12b, с34d и е56f равны между собой вследствие равенства температур. Это показывает, что во всех цилиндрах от газа при его сжатии отводится одно и то же количество теплоты. Площади b23c, d45e и f67i также равны между собой, а из этого следует, что в охладителях при изобарном процессе охлаждения отводится одно и то же количество теплоты. |
