4.8. Освітлені горизонталі

Зображення рельєфу горизонталями володіє найбільшою метричністю, але програє іншим способам відносно пластичності. Тому картографи завжди прагнули підсилити виразність горизонталей, застосовуючи додаткове бічне «освітлення».

Один із прийомів полягає в потовщені горизонталей на затінених схилах і зробити їх тоншими на освітлених, що відтворює ефект розподілу світла й тіні (рис.4.10). Такі горизонталі правомірно можуть називатися «освітленими» і «затіненими».

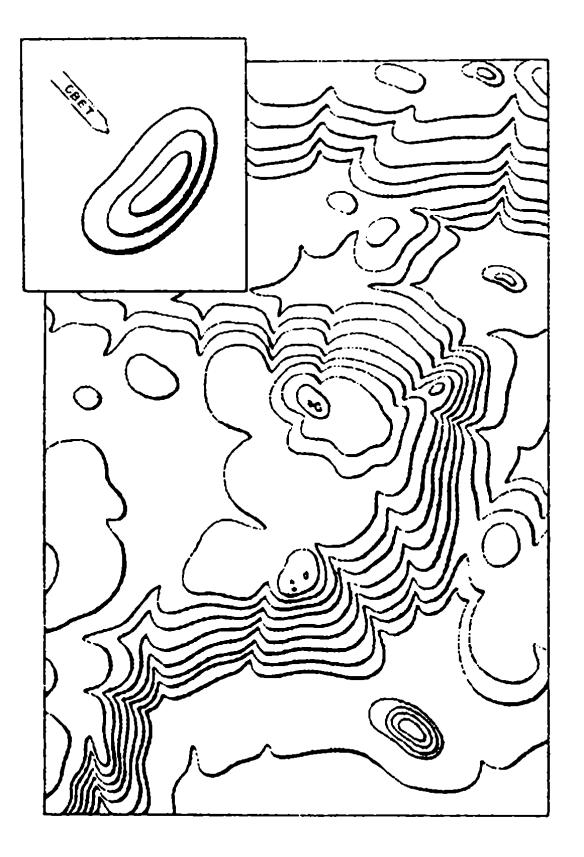

Рис 4.10. Освітлені (затінені) горизонталі

4.9. Блок-діаграми

Блок-діаграми рельєфу є це тривимірними плоскими малюнками, що передають пластику земної поверхні. Вони з’єднуються з поздовжніми й поперечними розрізами, які показують внутрішню геолого-геоморфологічну будову території. Блок-діаграми будують за особливими законами геометричної перспективи, супроводжуючи рисунок пошаровим розфарбуванням або відмиванням для досягнення найбільшої виразності. Сучасні комп'ютерні технології дозволяють порівняно легко одержувати тривимірні блок-діаграмні зображення на дисплеї й проводити з ними різні перетворення. Електронні блок-діаграми рельєфу одержують у вигляді перспективно зміщених горизонталей (рис.4.11) або як систему профілів, що перетинаються (рис.4.12). Блок-діаграми з горизонталями зручні в тому відношенні, що за ними, як за картами, легко визначати абсолютні та відносні висоти, ухили, на них можна наносити додаткове навантаження, наприклад ґрунту, рослинний покрив тощо.

Рис. 4.11. Фрагмент карти рельєфу місцевості (а) і блок-діаграма тієї ж ділянки в горизонталях (б), складена на автоматичному графопобудовувачі

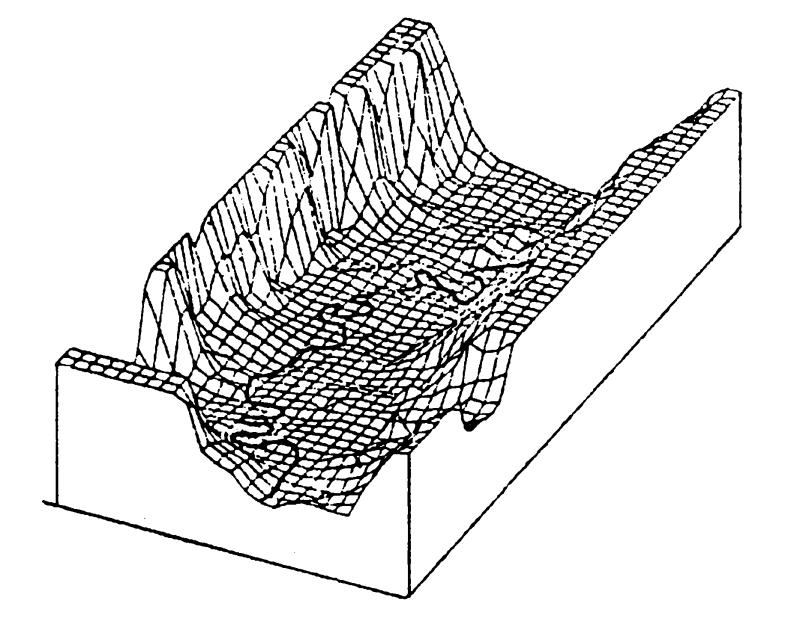

Рис. 4.12. Блок-діаграма, побудована за цифровою моделлю у вигляді взаємних профілів, що перетинаються

4.10. Висотні відмітки

Висотні відмітки - це цифри, що розміщають на картах біля точок, які вказують абсолютну або відносну висоту або глибину.

За допомогою висотних відміток показують особливо важливі (командні) або характерні висоти, наприклад вершини гір, пагорбів, висоти перевалів, обривів й уступів, насипів і курганів. Вони полегшують читання карти й розуміння характеру рельєфу.

На морських навігаційних картах оцінки глибин часто становлять головний спосіб зображення підводного рельєфу. Оцінки проставляють точно в місцях промірів, тим самим підкреслюють їхню щільність і детальність вивченості морського дна (рис.4.13). При досить детальній мережі промірів на навігаційні карти наносять ще й ізобати.

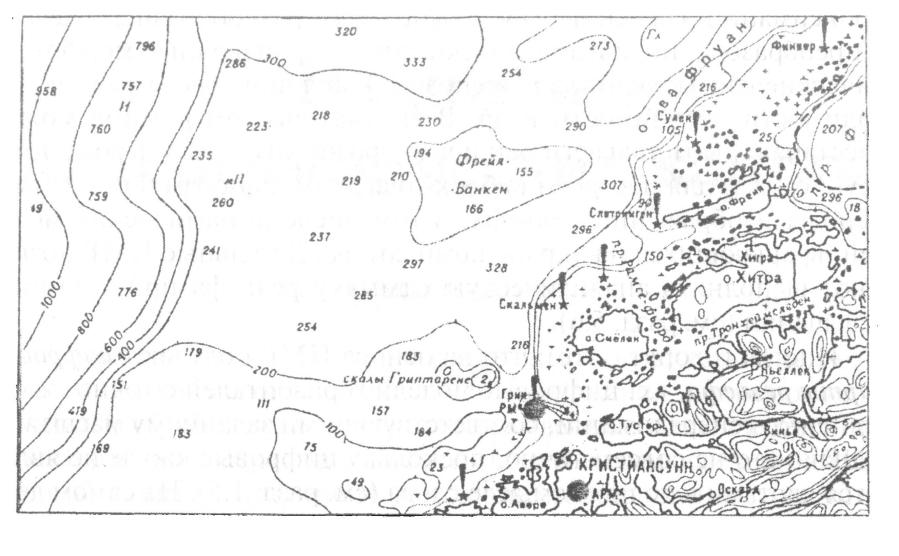

Рис.4.13. Фрагмент морської навігаційної карти з оцінками глибин

4.11. Цифрові моделі рельєфу

Автоматизація картографування привела до створення й всебічного використання цифрових моделей рельєфу (ЦМР).

ЦМР це - сукупність (масив, файл) висотних оцінок Z, узятих у вузлах деякої мережі точок з координатами X, Y і закодованих у числовій формі.

Розрізняють чотири способи побудови ЦМР:

  • одержання висотних оцінок у вузлах регулярної сітки, у вершинах квадратів або прямокутників, тобто створення матриці висот;

  • нерегулярне (або випадкове) розміщення висотних оцінок у вузлах довільної трикутної мережі. Такі дані звичайно одержують при зніманні на місцевості;

  • розміщення висотних оцінок вздовж горизонталей або ізобат з певним кроком, тобто цифрування цих ізоліній по карті;

  • одержання висотних оцінок у точках перетину горизонталей зі структурними лініями рельєфу - осями водорозділів, тальвегами та ін., що дає можливість найбільше точно зафіксувати морфологію рельєфу.

ЦМР - основа комп'ютерного картографування. Вони дозволяють відновлювати (визуалізувати) рельєф у горизонталях за допомогою процедур інтерполяції, екстраполяції або апроксимації. На основі ЦМР виконують різноманітні розрахунки й перетворення, автоматично будують похідні морфометричні карти: ухилів й експозицій схилів, розчленовування, зон видимості/невидимості тощо. В автоматичному режимі можна відновлювати тальвеги, рік і всю ерозійну мережу. Крім того, ЦМР служать для побудови блок-діаграм, панорам й інших тривимірних зображень рельєфу, у тому числі динамічних моделей, що обертаються на екрані комп'ютера. Детальні ЦМР дозволяють виконувати аналітичне відмивання рельєфу при заданому висвітленні.
