Способы заземления оборудования
В сетях низких напряжений (до 1000 В), в отличие от сетей высоких напряжений, заземление нейтрали используют тогда, когда это нужно для осуществления защитного зануления или улучшения защитного заземления металлических корпусов электрооборудования. Различают пять типов сетей трехфазного переменного тока:
− трехпроводную сеть с изолированной от земли нейтралью, в которой в качестве защитного мероприятия от поражения электрическим током используют заземление корпусов электрооборудования (рис. 3.5, а), для такой сети принято сокращенное буквенное обозначение IТ, в котором первая буква означает изолированную нейтраль (I от французского слова isоlе), а вторая − местное заземление корпусов (Т от французского слова tеrrе − «земля»);
− трехпроводную сеть с глухозаземленной нейтралью и, как и в предыдущем случае, с местным защитным заземлением корпусов − сеть ТТ (рис. 3.5, б);
− четырехпроводную сеть с глухозаэемленной нейтралью и с использованием нейтрального проводника для зануления корпусов электрооборудования (для заземления их через нулевой нейтральный проводник) − сеть IN-C (рис. сов через нейтральный проводник (N пеutrе − «нейтральный»»), а третья − что этот проводник является одновременно рабочим и защитным (С от сотbinе − «комбинированный, совмещенный»);
− пятипроводную сеть с глухозаземленной нейтралью и отдельными рабочим и защитным нейтральными (нулевыми) проводниками − сеть ТN-S (рис. 3.5, г; буква S от слова sераrе − «раздельный»);
− частично четырех-, а частично пятипроводную сеть с глухозаземленной нейтралью − сеть TN-S (рис. 3.5, д).
Трехпроводные сети типа IТ применяют тогда, когда нет необходимости в рабочем нейтральном проводнике, т.е. когда нет однофазных ЭП, требующих включения на фазное напряжение. К ним относят, например, сети напряжением 220 В и подавляющее большинство сетей напряжением 660 В. В таких же случаях используют и сети типа ТТ, отличающиеся большей эффективностью таких защитных мероприятий, как защитное заземление и защитное
отключение по току утечки.
Наиболее распространенными в настоящее время являются сети типа TN-C, позволяющие, например, реализовать трехфазную систему 220/380 В. Совмещение рабочего и защитного нейтральных проводников обеспечивает при этом минимальную стоимость сети. Такое совмещение может, однако, оказаться неприемлемым из-за уменьшенной надежности защитных мероприятий, и в таких случаях прибегают к полностью или частично пятипроводным сетям
типов TN-S и ТN-С-S. Для повышения эффективности защитных мероприятий используют также повторные заземления защитного нулевого проводника или корпусов электрооборудования, показанные на рис. 3.5 пунктиром.
Схема замещения заземления нейтрали и использование нейтральных проводников в трехфазных сетях низкого напряжения.

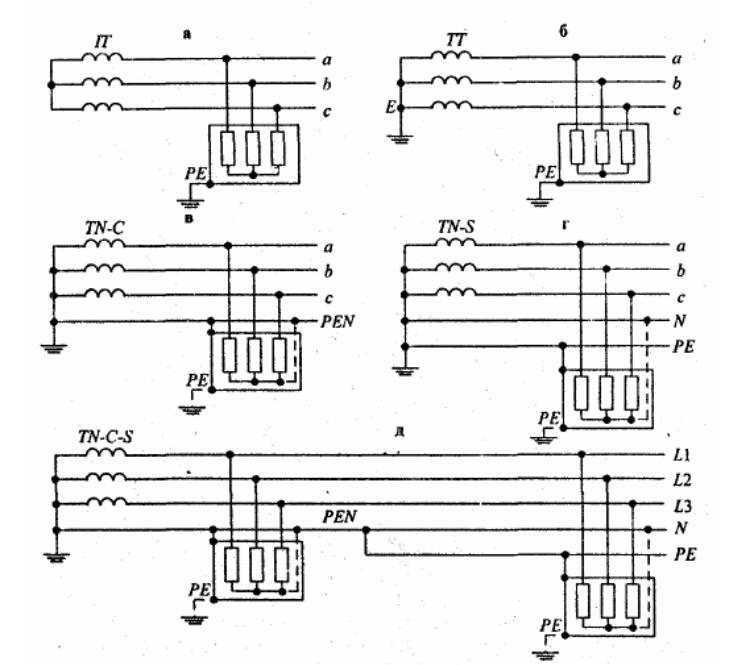

Рис. 3.5. Заземление нейтрали и использование нейтральных проводников в трехфазных сетях низкого напряжения
Заземляющие устройства и меры электробезопасности и основные определения.
Основные определения и понятия следующих элементов электрической сети:
Изолированной нейтралью.
Изолированная или неэффективно заземленная система —Система, у которой ни одна точка не заземлена или у которой одна точка, как правило, нейтраль (в системах переменного тока) или средняя точка (в системах постоянного тока) соединена с землей через ограничивающий резистор …
Замыканием на землю.
Замыкание на землю —Замыкание, обусловленное соединением проводника с землей или уменьшением сопротивления его изоляции по отношению к земле ниже определенной величины
Замыканием на корпус.
Случайное электрическое соединение токоведущих частей с металлическими нетоковедущими частями электроустановки
Заземляющим устройством.
Заземляющее устройство - это совокупность заземлителя и заземляющих проводников.
Заземлителем.
Заземлителем называется металлический проводник или группу проводников, находящихся в соприкосновении с землей.
Заземляющим проводником.
Заземляющие проводники служат для присоединения частей электроустановки с заземлителем. Помимо обычных проводов соответствующего сечения, заземляющими проводниками могут служить металлические конструкции зданий и сооружений: колонны, фермы, каркасы РУ.
Заземлением.
Заземлением называется преднамеренное гальваническое соединение металлических частей электроустановки с заземляющим устройством.
Различают следующие виды заземлений:
защитное - выполняют с целью обеспечения электробезопасности при замыкании токоведущих частей на землю;
рабочее - предназначено для обеспечения нормальных режимов работы установки;
молниезащитное - для защиты электрооборудования от перенапряжений и молниезащиты зданий и сооружений.
В большинстве случаев одно и то же заземление выполняет несколько функций, т.е. одновременно является защитным, рабочим и т.д.
Защитное заземление - это вид защиты от поражения током при однофазных замыканиях путем снижения до безопасной величины напряжений, появляющихся на конструктивных частях оборудования и возле него.
Защитное заземление применяется в трехфазных электроустановках напряжением до 1000 В с изолированной нейтралью и выше 1000 В при любом режиме нейтрали. Заземление при напряжении 500 В и выше обязательно во всех случаях; при напряжении 36 В переменного и 110 В постоянного тока - только в помещениях с повышенной опасностью, особо опасных и в наружных установках; независимо от величины напряжения - во взрывоопасных помещениях.
