3. Оформление отчета практического занятия

Практическое занятие выполняется после изучения темы «Фермы». Расчеты должны сопровождаться необходимыми схемами и пояснениями. Отчет выполняется на листах формата А4 печатным шрифтом 14 размера «Times New Roman», цифры и буквы необходимо писать чётко черным цветом.

Расстояния от рамки до границы текста рекомендуется оставлять:

в начале строк мм,

в конце строк мм.

Расстояние от верхней и нижней строки текста до верхней или нижней границе рамки должно быть мм.

Каждый пункт текста записывается с абзаца. Цифры, указы­вающие номера пунктов, не должны выступать за границу абзаца. Повреждение листов, помарки и следы исправления текста не до­пускаются.

Изложение содержания должно быть кратким, четким. Терминология и определения должны быть едиными и соответствовать стандартам или общепринятыми в научно-технической литературе. Сокращения слов в тексте и подписях не допускаются. Исключение составляют сокращения, общепринятые в русском языке, установленные ГОСТ 2.316-68.

Значение символов и числовых коэффициентов, входящих в формулу, должны быть приведены непосредственно под формулой.

Например: Требуемая площадь поперечного сечения

где - усилие в стержне в кН;

– расчётное сопротивление в кН/см².

В целях упрощения записи при ссылке на технические условия или стандарты допускается указывать только обозначе­ние документа.

Все размещённые иллюстрации и таблицы, если их больше одной нумеруются арабскими цифрами.

Цифровой материал, как правило, оформляется в виде таблиц.

Заголовки граф таблиц начинают с прописных букв в единственном числе. Диагональное деление головки таблицы не допускается. Высота строк таблиц должна быть мм. Над правым верхним углом таблицы помещают надпись, например: «Таблица 1.2.».

4. Задание на выполнение практического занятия.

Номер варианта задания соответствует номеру учащегося в списке журнала успеваемости группы.

ВАРИАНТ задания	Шаг планок, ℓв (мм)	Длина планок , мм	Расчетная нагрузка , кгс
1 - 10	900	250…260	(1…1,1)х105
11 - 20	1000	300…310	(1,5…1,6)х105
21 - 30	1100	350…360	(2…2,1)х105

5. Пример расчета центрально сжатой сквозной колонны

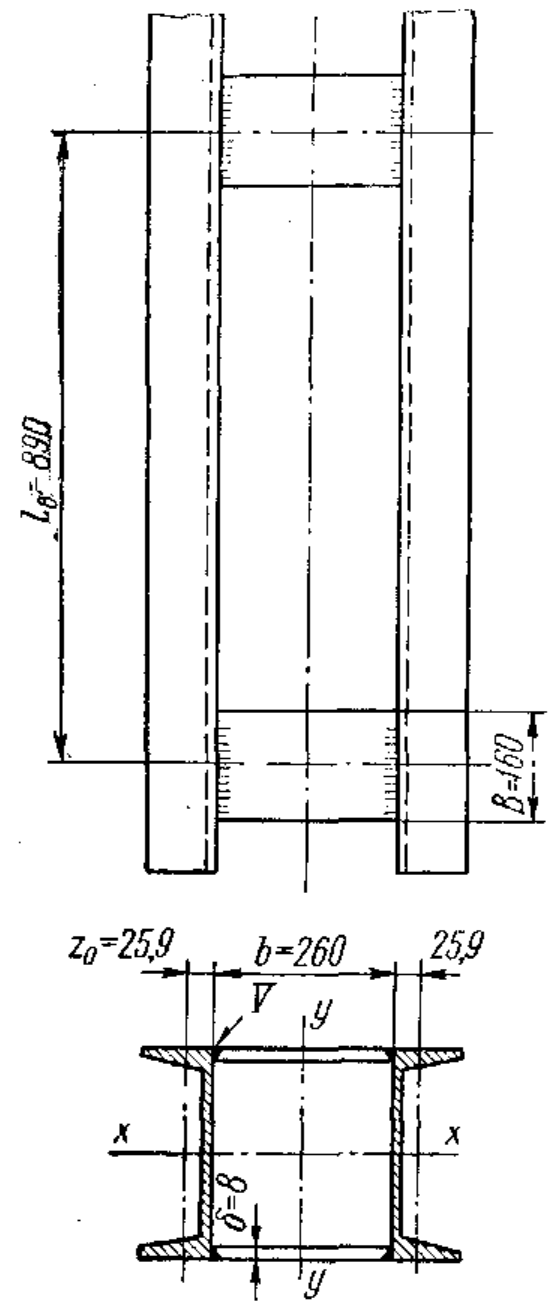

Подобрать сечение центрально сжатой колонны из двух швеллеров, расположенных полками наружу и соединенных между собой планками, прива­ренными стыковыми швами (рисунок 5).

Расчетная нагрузка N = 1,6· 10s кгс (дан) высота колонны L = 8 м; опирание концов шарнирное; материал — сталь Ст. 3.

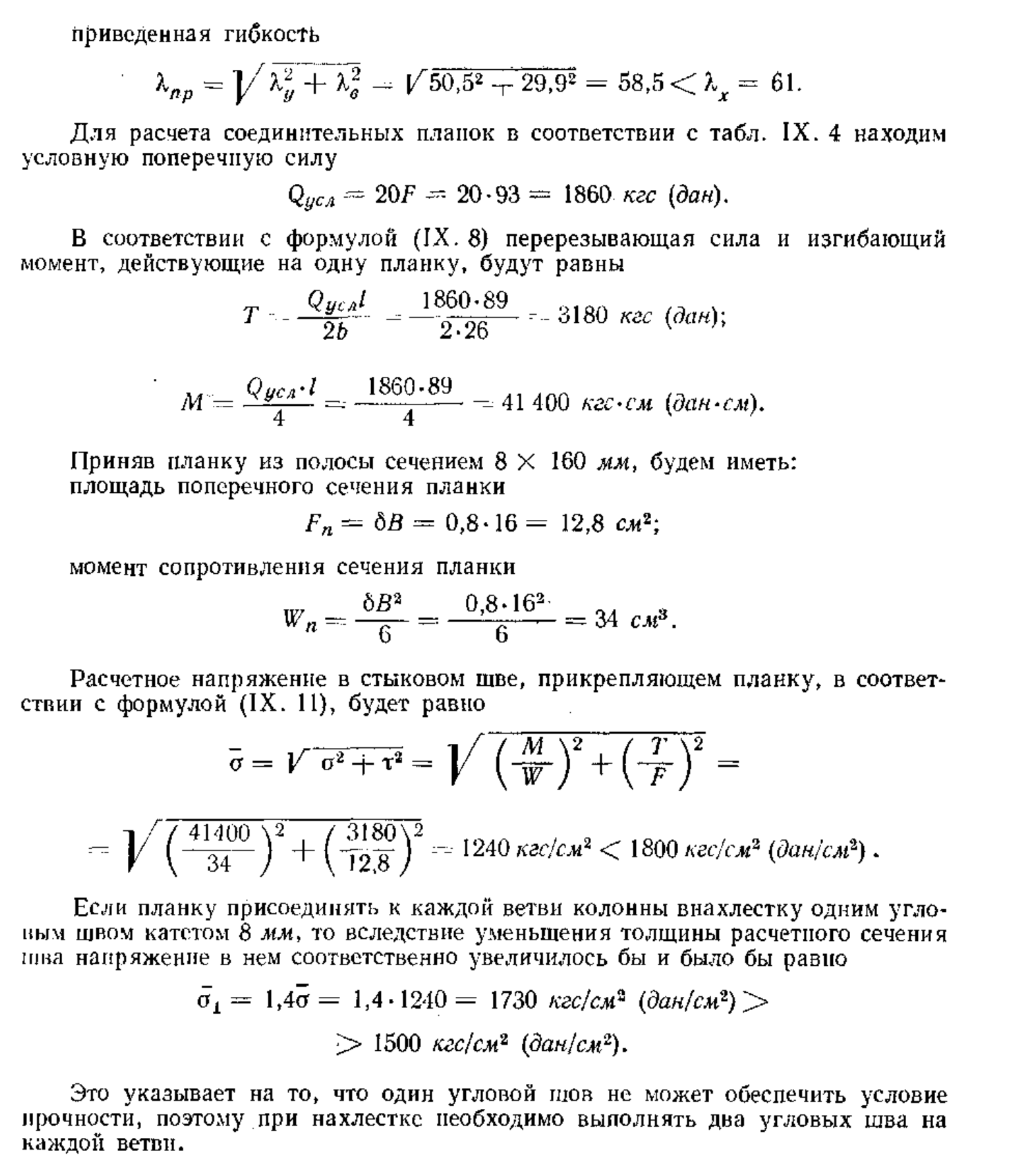

Для определения требуемой площади поперечного сечения принимаем коэффициент продольного изгиба φ=0,85. Тогда в соответствии с формулой (1)

Рисунок 5.

6. СПИСОК РЕКОМЕНДУЕМОЙ ЛИТЕРАТУРЫ

1. В.С.Майзель, Д.И.Навроцкий. Сварные конструкции. Машиностроение. 1985г.

2. Г.Н. Николаев и др. Сварные конструкции. Москва, «Высшая школа» 2002г.

3. Г.Н. Николаев и др. Сварные конструкции. Москва, «Высшая школа» 2003г.

4. СН и П 11-23-81

5. Ю.И. Короев. Строительное черчение и рисование. Москва, «Высшая школа» 2003г.

6. ЕСКД. ГОСТ 2.104 - ГОСТ 2.106

ГОСТ 2.410, ГОСТ 2.312, ГОСТ 2.302 - ГОСТ 2.305.
