3. Другие неотложные работы на городских газовых сетях

Неотложные работы на городских газовых сетях связаны главным образом с предотвращением и ликвидацией загазованности отдельных участков, где ведутся спасательные работы, или убежищ, укрытий и других помещений, где могут находиться люди, а также с ликвидацией очагов воспламенения в местах утечки газа. В зависимости от обстановки несколько позднее или одновременно с тушением загораний может возникнуть необходимость в частичном восстановлении поврежденных линий для подачи газа наиболее ответственным потребителям.

Возможна загазованность убежищ и укрытий, размещенных в подвальных этажах зданий, в случае нарушения их герметичности. Отдельно стоящие убежища и укрытия также могут пострадать от проникновения в них газа при разрушениях газопроводов, проложенных в непосредственной близости.

В защитных сооружениях гражданской обороны прокладывать газовые вводы магистралей и устанавливать газовую арматуру запрещается. Во встроенных защитных сооружениях ГО газовые сети в большинстве случаев прокладывают в технических коридорах. В местах пересечения газопровода с аварийным выходом из убежища газовые трубы заключают в металлические трубы-футляры.

Основная причина возможного появления газа в убежищах – повреждение газовых домовых вводов или линий, проходящих по подвалу здания. Газ может проникнуть в убежище лишь в том случае, если нарушена герметизация и не работает фильтровентиляционная установка, создающая внутри помещения избыточное давление (подпор).

Из поврежденного газопровода газ просачивается через грунт, поднимается до плотного покрытия магистралей и проездов (асфальта, бетона), а зимой до замерзшего слоя и распространяется по имеющимся полостям и в песчаных прослойках иногда на большие расстояния.

Наличие газа в воздухе проще всего определять по запаху. Но природный очищенный газ почти не имеет запаха. Поэтому в него вводят вещество, называемое одорантом, которое придает газу специфический, хорошо знакомый большинству населения запах. Газ, профильтровываясь через грунт, теряет этот запах, из-за чего определить загазованность помещений без газоанализатора бывает иногда невозможно. Зажженная спичка, внесенная в загазованное помещение, или искра от электровыключателя может привести к взрыву газовоздушной смеси.

Для контроля за возможными утечками на особо ответственных и труднодоступных участках подземного газопровода ставят контрольные трубки. Однако этого не всегда достаточно для отыскания мест утечки.

Для отыскания мест утечки необходимо иметь план трассы газопровода со всеми имеющимися сооружениями и устройствами (сетевыми колодцами, задвижками, контрольными трубками, конденсатосборниками, пропарниками и др.). На план также должны быть нанесены все коммуникации и сооружения водопровода, канализации, телефона, кабельных линий, коллекторы, подвальные и полуподвальные помещения в полосе 50 м от оси газопровода.

Места утечки, прежде всего, стараются определить по внешним признакам. На избыток газа в воздухе и почве быстро реагирует растительность: она желтеет и увядает; если поверхность земли покрыта водой, появляются пузырьки. В зимнее время в местах утечки снег буреет. При значительной утечке из газопроводов среднего и высокого давления можно услышать шипение выходящего газа.

Места утечки газа можно определить с помощью газоана­лизаторов, специально обученных служебных собак. Если по внешним признакам определить место утечки не представляется возможным, бурят скважины. Во избежание повреждения газопровода скважина должна быть смещена относительно продольной оси трубопровода так, чтобы прошла в 15-20 см от стенки трубы. Скважины закладывают в местах стыков, а если данные о них отсутствуют, то через каждые 2 м. Бурение в грунтах производится с помощью электровибратора или вручную с помощью клина и ворота.

В случае обнаружения газа в колодцах (телефонных, водопроводных, теплофикационных и др.), коллекторах, подвальных и подпольных помещениях, на первых этажах бесподвальных зданий, вблизи от места утечки должны быть проверены все подобные сооружения в радиусе 50 м от места повреждения.

При обнаружении газа в помещениях, прежде всего, отключают газовую сеть здания краном на вводе. Работать в загазованном помещении опасно, поэтому необходимо предварительно снизить концентрацию газа в воздухе путем естественной или искусственной вентиляции. В последнем случае следует помнить, что вентиляторы работают на отсос, поэтому они должны быть во взрывобезопасном исполнении.

Если газ проникает в помещение по трассе других коммуникаций, надежным способом предохранения от поступления газа является отрывка отсекающего шурфа. Шурф должен обеспечить выход газа в атмосферу.

Во многих случаях газ, выходящий из поврежденных мест, может воспламениться. Размеры факела зависят от величины отверстия и давления. Тушение пламени на газопроводах низкого давления обычно не вызывает больших трудностей; производится оно замазыванием мест выхода газа глиной, набрасыванием на пламя мокрого брезента или кошмы для изоляции от воздуха, засыпкой землей, песком.

При среднем давлении газ проходит слой воды и может гореть в воздухе. Поэтому такое пламя следует тушить струей инертного газа, сжатого воздуха от компрессора или воды от пожарного насоса, создающей достаточное противодавление струе выходящего газа. Струей сжатого воздуха от компрессора с давлением 4-6 кгс/см², направляемой одним или несколькими шлангами к месту выхода газа, можно сбить пламя при давлении в газопроводе до 0,7 кгс/см².

При высоком давлении в газопроводе и большом отверстии пламя гасят засыпкой газопровода грунтом и его уплотнением или заполнением газопровода водой. В большинстве случаев для этого потребуется предварительное снижение давления с помощью задвижек. Заполнять газопровод водой можно через гидрозатворы и конденсатосборники.

Как правило, тушение пламени на газопроводах среднего и высокого давления производится пожарными формированиями.

При тушении пожара в зданиях и сооружениях водой следует иметь в виду, что вода электропроводна. Поэтому установки и оборудование, находящиеся под напряжением, должны быть отключены.

Места повреждений на газовых трубах – трещины и разрывы – можно временно заделать обмоткой поврежденного участка плотным (брезентовым) бинтом с последующей обмазкой глиной или оборачиванием листовой резиной, листом свинца или фибры с накладкой хомутов.

Для ремонта газопроводов низкого давления применяется также полихлорвиниловая липкая лента. Лента наматывается внапуск до половины своей ширины и сверху может быть усилена одним - двумя слоями резины. Наиболее эффективно использование ленты при заделке погнутых участков труб, где металлические или другие типы бандажей не могут быть использованы.

Неплотности раструбов на газопроводе из чугунных труб устраняют зачеканкой стыков смоляной прядью или другим материалом с последующей заливкой свинцом. Разрывы стыков стальных газопроводов ремонтируют вваркой катушки длиной не менее 400 мм.

Для усиления ненадежных стыков на газопроводах высокого и среднего давления можно устанавливать ремонтные муфты – лепестковые или с гофрой (см. рис. 10). Продольные трещины длиной более 0,8 м устраняют также вваркой катушки соответствующей длины.

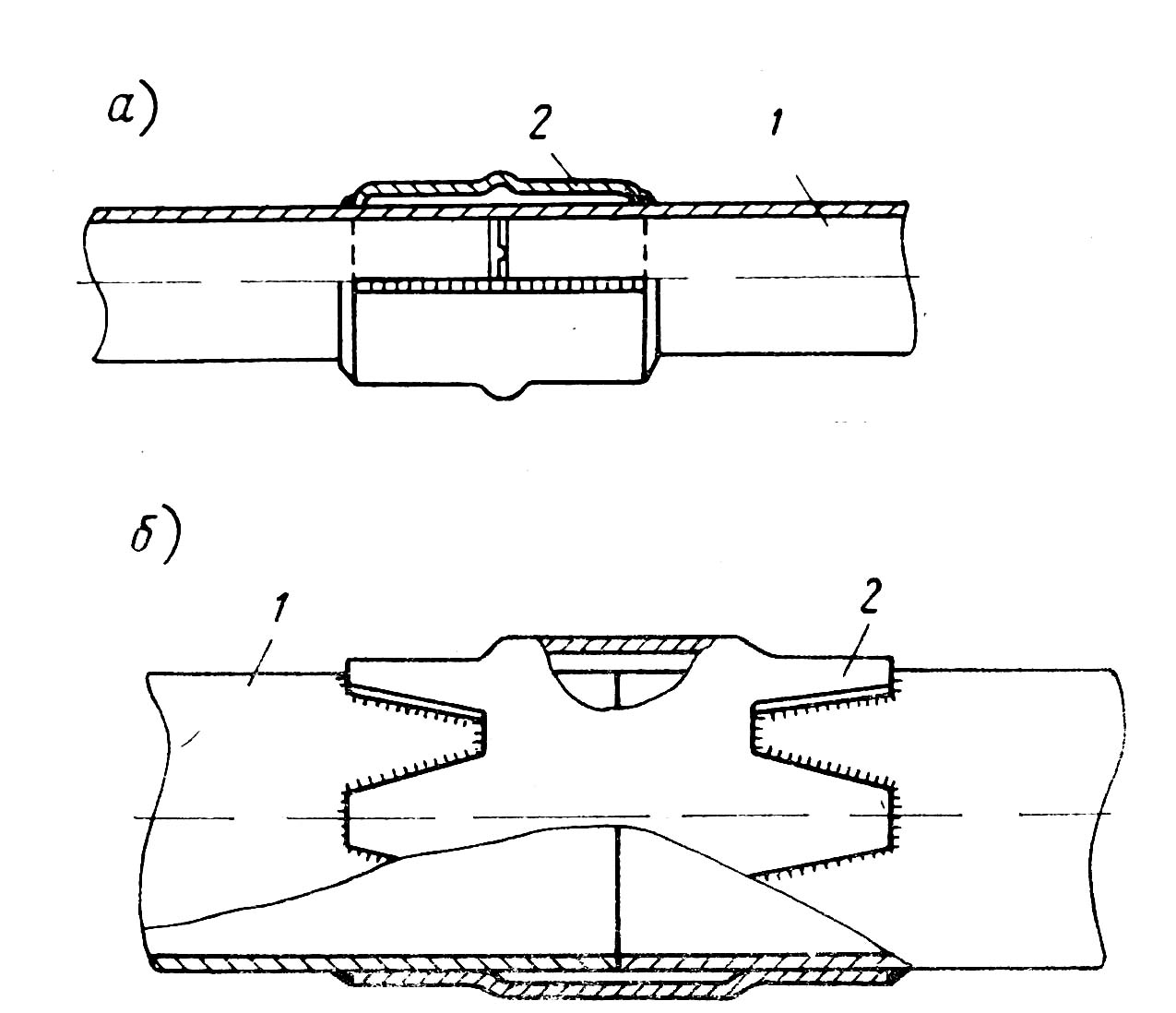

Рис. 10. Ремонтные муфты:

а - с гофрой; б - лепестковая; 1 - газопровод; 2 – муфта

Газопроводы из пластмассовых труб имеют простые соединения, выполняемые с помощью клеевого шва (см. рис. 11) или контактной сваркой встык. Это позволяет быстро заменять поврежденные участки газопровода. Соединение труб из различных материалов (стальных и пластмассовых) также весьма просто и может быть выполнено различными способами.

Чугунные трубы при переломах и трещинах заменяют новыми.

При механических повреждениях газопроводов со смещением в горизонтальном или вертикальном положении должны быть вскрыты и проверены смежные стыки по одному с каждой стороны до неповрежденного.

При разъединении газопровода, имеющего электрозащиту, может возникнуть искрение от действия блуждающих токов. В таких случаях необходимо поставить на время ремонта перемычку. Перемычка будет не нужна, если работы будут выполняться после продувки газопровода воздухом.

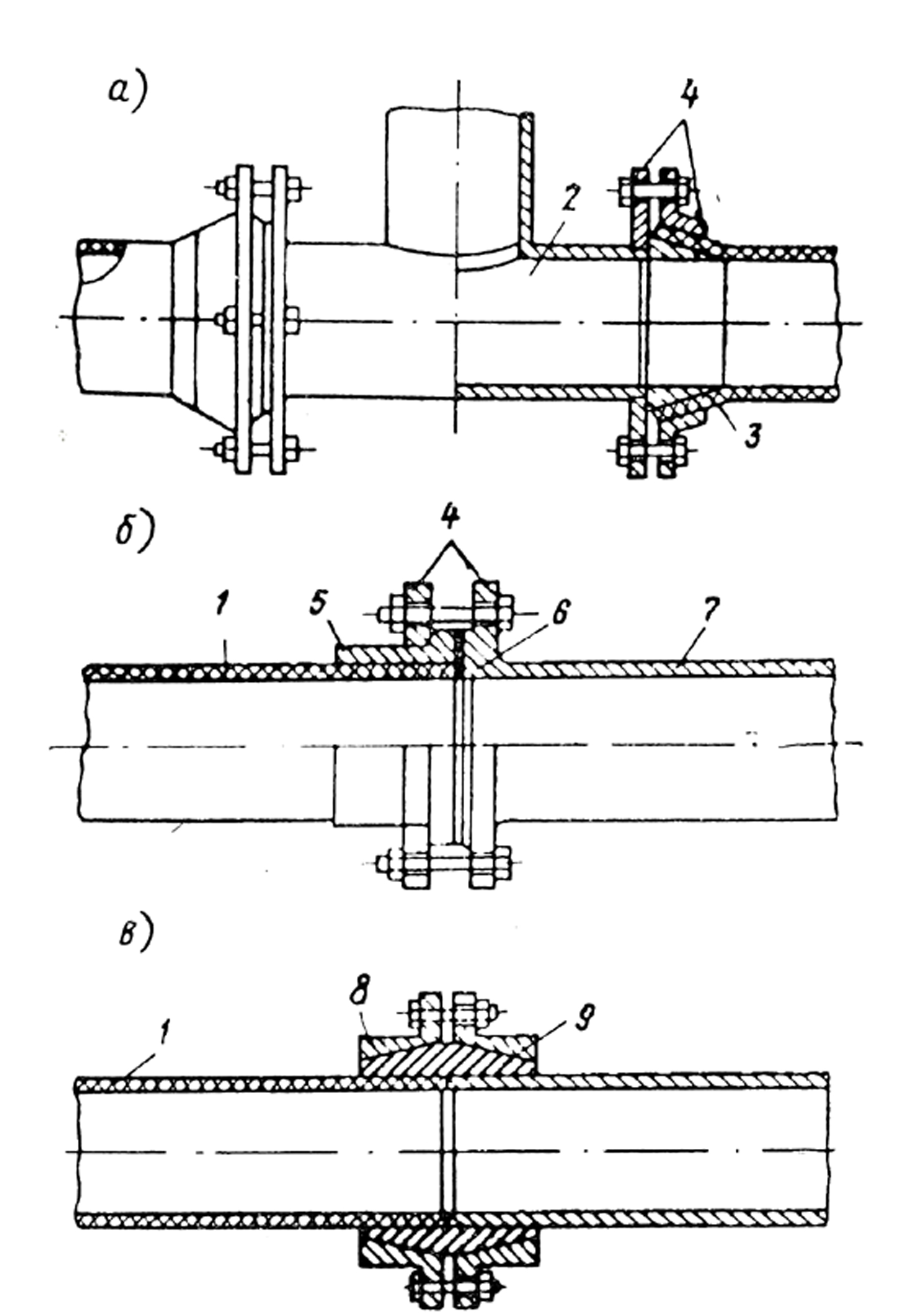

Рис. 11. Соединение полиэтиленовых и винипластовых труб:

а - полиэтиленовой трубы со стальной на распорной втулке; б - полиэтиленовой трубы со стальной на приваренной буртовой полиэтиленовой втулке; в - винипластовых труб муфтой конструкции; г - муфтовое на перхлорвиниловом клее;

1 - полиэтиленовая труба; 2 - стальная вставка; 3 - распорная втулка; 4 - фланцы; 5 - литая полиэтиленовая втулка; 6 - уплотнительная прокладка; 7 - стальная труба; 8 – муфта; 9 - резиновое клиновое уплотнение

Соединение газопроводов, различные врезки можно выполнять без отключения газа. Существуют несколько способов присоединения. Наиболее распространены торцовое, тавровое, телескопическое и без снижения давления (см. рис. 12 и 13). В последнем случае присоединение осуществляют с помощью специальных устройств без снижения давления в газопроводах среднего и высокого давления. В большей части остальных вариантов присоединения требуется снижение давления газа до 40 – 100 мм вод. ст.

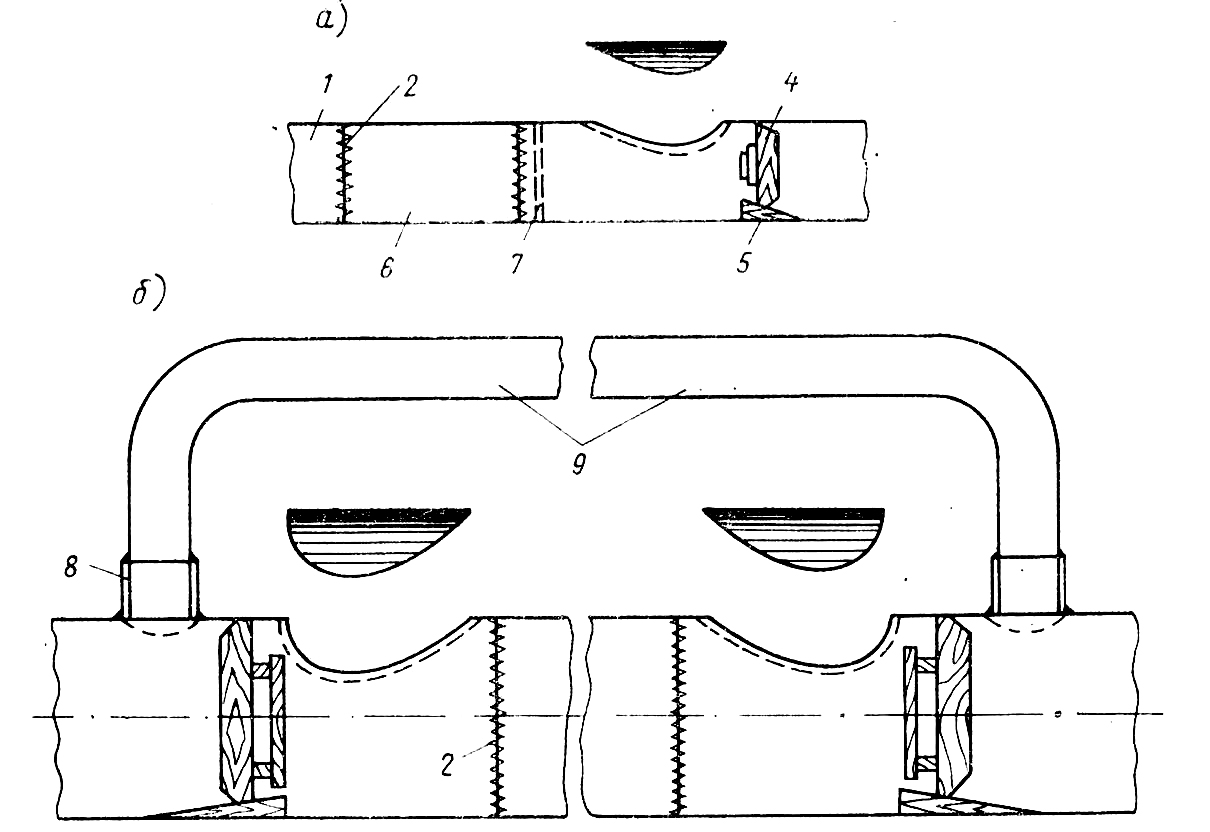

Рис. 12. Торцовое присоединение газопроводов:

а - простое; б - с устройством обводной трубы-байпаса; 1 - газопровод (присоединяемый); 2 - сварные швы; 3 - козырек; 4 - деревянный диск; 5 - клин; 6 - соединительная труба (катушка); 7 - заглушка; 8 - патрубки; 9 - обводная труба-байпас

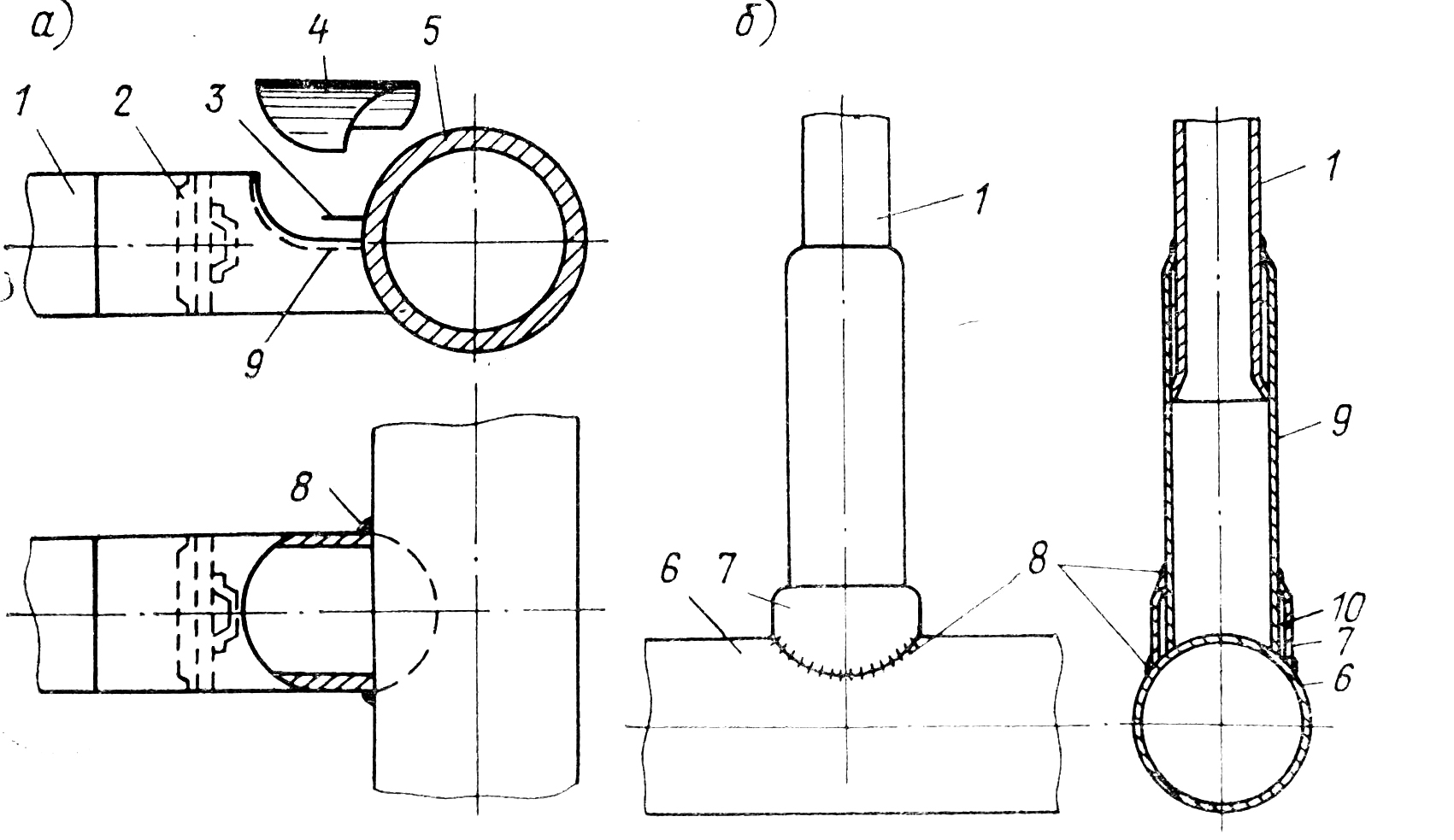

Рис. 13. Тавровое и телескопическое присоединение газопроводов:

а - тавровое; б - телескопическое; 1 - присоединяемый газопровод; 2 - деревянный диск; 3 - стержень; 4 - козырек; 5 - вырезаемое окно; 6 - действующий газопровод; 7 - соединительный патрубок; 8 - сварной шов; 9 - муфта; 10 - асбестовая набивка

Для прочистки газопровода низкого давления от засора используют ерш-диск с металлической щеткой и двумя кольцами или шар. В начале прочищаемого участка вырезают отверстия, через них пропускают проволоку, с помощью которой через газопровод протаскивают ерш. Прочищаемый участок отключают деревянными пробками на глине или резиновыми пузырями.

Большинство ремонтных и аварийно-восстановительных работ на газопроводах низкого давления можно делать под давлением, то есть без отключения всей линии. Изолируют только небольшой участок, где ведутся работы. Для этого с обеих сторон поврежденного газопровода вырезают отверстия, в которые вставляют на глине инвентарные деревянные заглушки (пробки), или резиновые шары (пузыри), или глинокирпичный замок.

После завершения работ заглушки вынимают, а отверстия заваривают.
