2.4 Расчет угловых швов встык в элементах, воспринимающих осевую нагрузку.

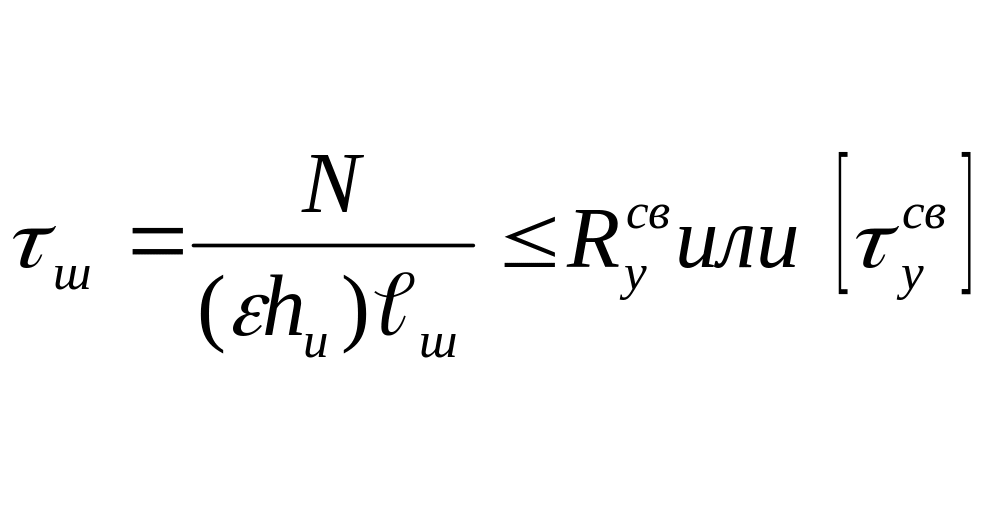

Расчет угловых швов в элементах, воспринимающих осевую силу. Сварные угловые швы, воспринимающие продольные силы, рассчитываются на растяжение, сжатие и срез по формуле

(6)

где h_ш — катет углового шва, принимаемый равным катету вписанного равнобедренного треугольника ;

ɛ — коэффициент, принимаемый равным:

ɛ = 1 — для однопроходной автоматической сварки;

ɛ = 0,8 — для однопроходной полуавтоматической сварки;

ɛ = 0,7 — для ручной, а также для многопроходной автоматической и полуавтоматической сварки.

2.5 Расчет угловых швов в элементах, воспринимающих изгибающий момент.

В данном случае могут быть два типа соединений

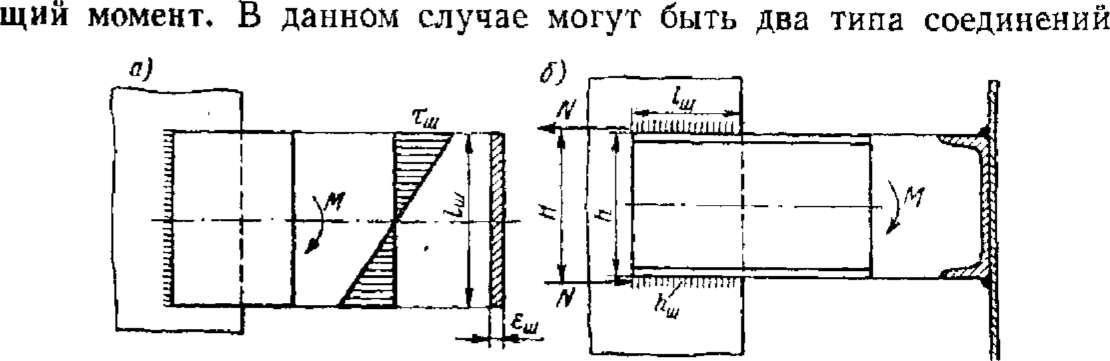

Рисунок 4. Соединения внахлестку, воспринимающие момент М:

а — одним угловым швом; б — двумя угловыми швами.

внахлестку: при помощи одного шва (рисунок 4, а) и при помощи двух швов (рисунок 6, б). Первое из этих соединений рассчитывается по формуле

(7)

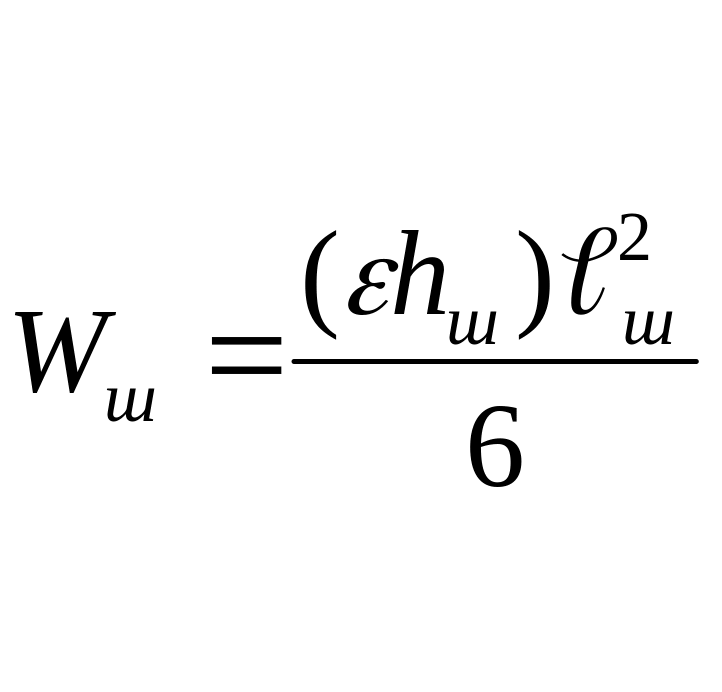

где — момент сопротивления углового шва.

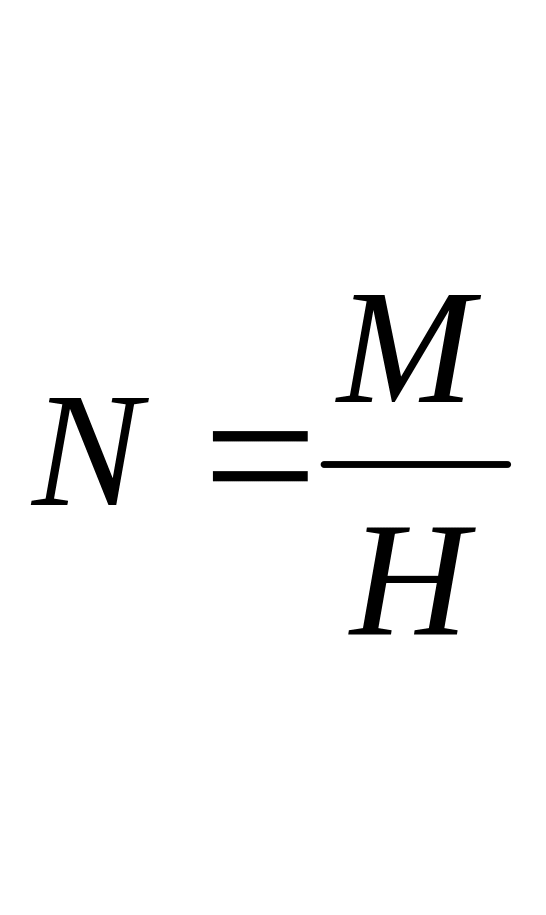

При расчете соединений второго типа в первую очередь определяют силы реактивной пары, воспринимаемые швами,

где — плечо реактивной пары, равное расстоянию между центрами тяжести сварных швов.

Затем рассчитываются сварные швы по формуле:

(8)

2. 6 Расчет угловых швов в элементах, воспринимающих изгибающий момент и осевую силу.

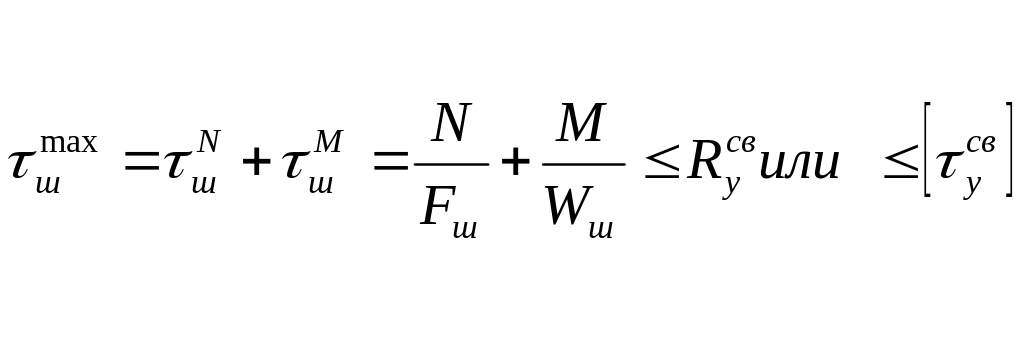

Из рисунка 5 , а видно, что напряжения от осевой силы τ_ш^N и от изгиба τ_ш^M направлены перпендикулярно к шву и должны складываться с учетом их знаков. При этом наибольшее напряжение в шве равно сумме напряжений от изгиба и осевой силы и расчетная формула будет иметь следующий вид:

(9)

2. 7 Расчет угловых швов в элементах, воспринимающих изгибающий момент и поперечную силу.

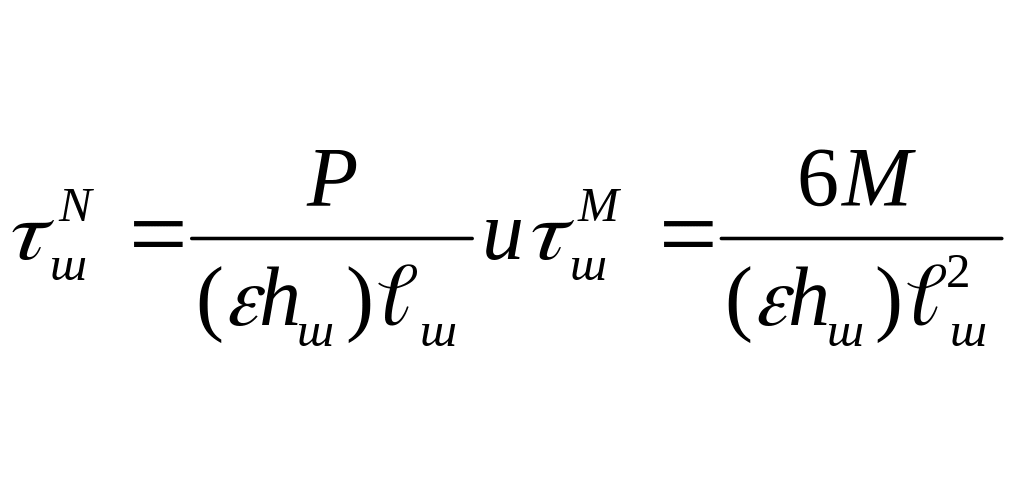

Напряжения среза, возникающие от действия силы Р, направлены вдоль шва, а напряжения среза от действия момента М — перпендикулярно шву (рисунок 5, б).

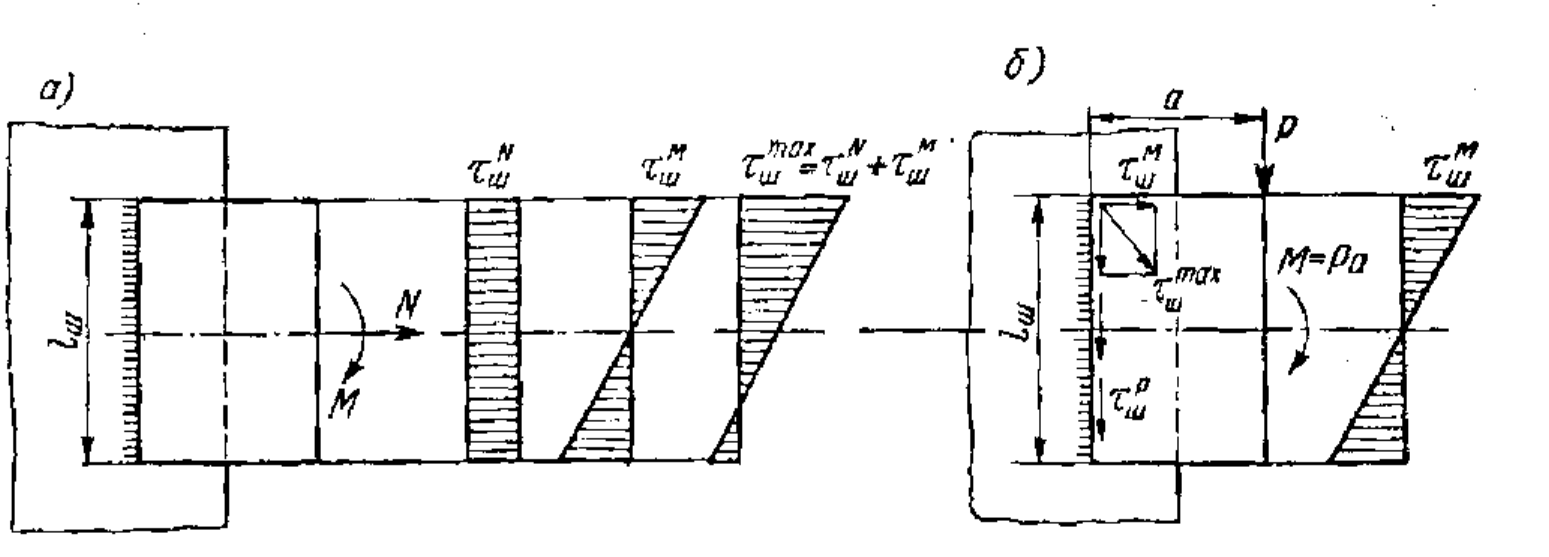

Рисунок 5. Соединения внахлестку, воспринимающие: а –продольную осевую силу N и момент М; б – поперечную силу Р и момент М = Р_а

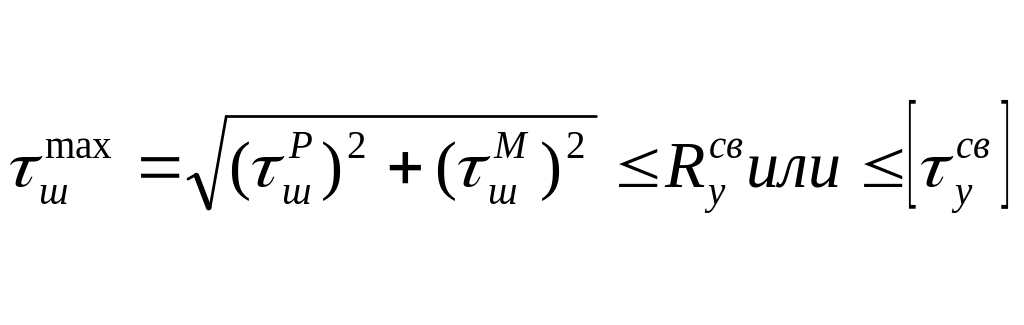

Наибольшие суммарные срезывающие напряжения определяются как диагональ прямоугольника со сторонами τ_ш^Р и τ_ш^M и проверяются по формуле:

(10)

где

3. Оформление отчета практического занятия

Практическое занятие выполняется после изучения темы «Основы расчета сварных соединений на прочность и выносливость». Расчеты должны сопровождаться необходимыми схемами и пояснениями. Отчет выполняется на листах формата А4 печатным шрифтом 14 размера «Times New Roman», цифры и буквы необходимо писать чётко черным цветом.

Расстояния от рамки до границы текста рекомендуется оставлять:

в начале строк мм,

в конце строк мм.

Расстояние от верхней и нижней строки текста до верхней или нижней границе рамки должно быть мм.

Каждый пункт текста записывается с абзаца. Цифры, указы­вающие номера пунктов, не должны выступать за границу абзаца. Повреждение листов, помарки и следы исправления текста не до­пускаются.

Изложение содержания должно быть кратким, четким. Терминология и определения должны быть едиными и соответствовать стандартам или общепринятыми в научно-технической литературе. Сокращения слов в тексте и подписях не допускаются. Исключение составляют сокращения, общепринятые в русском языке, установленные ГОСТ 2.316-68.

Значение символов и числовых коэффициентов, входящих в формулу, должны быть приведены непосредственно под формулой.

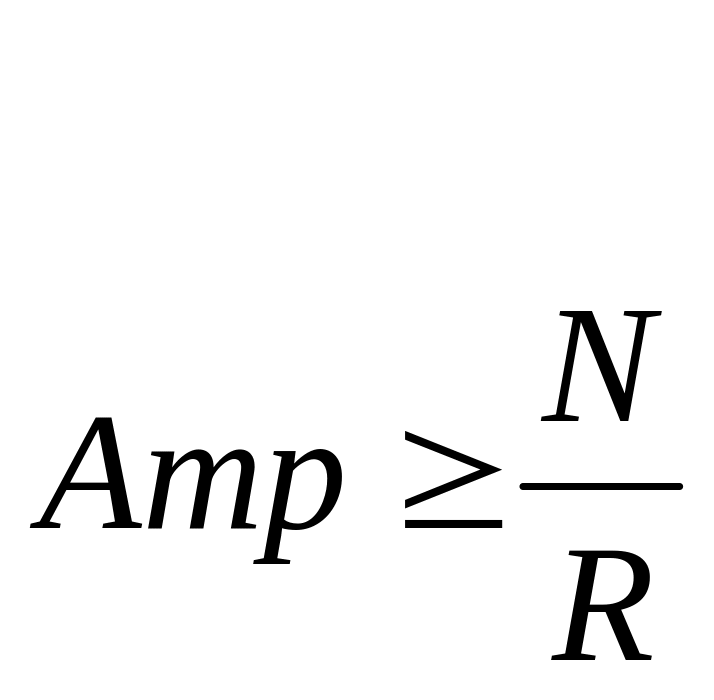

Например: Требуемая площадь поперечного сечения

где - усилие в стержне в кН;

– расчётное сопротивление в кН/см².

В целях упрощения записи при ссылке на технические условия или стандарты допускается указывать только обозначе­ние документа.

Все размещённые иллюстрации и таблицы, если их больше одной нумеруются арабскими цифрами.

Цифровой материал, как правило, оформляется в виде таблиц.

Заголовки граф таблиц начинают с прописных букв в единственном числе. Диагональное деление головки таблицы не допускается. Высота строк таблиц должна быть мм. Над правым верхним углом таблицы помещают надпись, например: «Таблица 1.2.».
