9.6. Тиристоры

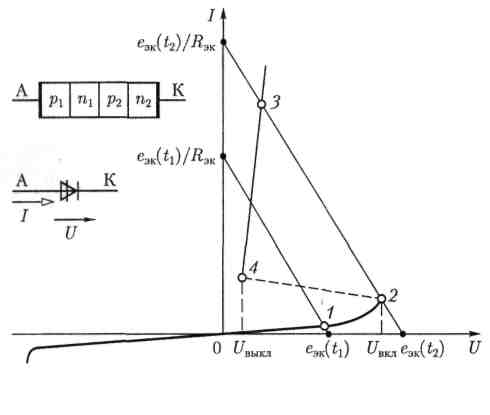

Тиристор — полупроводниковый прибор с двумя устойчивыми состояниями и тремя или более последовательно включенными p-n-переходами. Наиболее распространена структура тиристора с четырьмя чередующимися слоями полупроводников р- и п- типов (рис. 9.16).

Рис. 9.16

Различают управляемые, или триодные, и неуправляемые, или диодные, тиристоры

Диодный тиристор (динистор) имеет два вывода — анодный А и катодный К. Его переключение из одного устойчивого состояния в другое в цепи переменного тока (см. рис. 5.10) определяется методом нагрузочной характеристики (см. рис. 5.11). Здесь и в дальнейшем примем, что ВАХ тиристоров безынерционные, т.е. I(U) = i(u). При плавном увеличении от нулевого значения ЭДС е_эк диодный тиристор сначала будет закрыт и ток в цепи мал (точка 1 на ВАХ по рис. 9.16). В точке 2 ВАХ диодного тиристора напряжение на нем достигнет напряжения включения U = U_вкл. Дальнейшее даже незначительное увеличение ЭДС е_эк приведет к резкому изменению режима работы цепи (точка3 на ВАХ), т.е. открыванию диодного тиристора. При уменьшении ЭДС е_эк процессы в цепи протекают в обратном порядке. В точке 4 ВАХ напряжение достигнет напряжения выключения. Дальнейшее уменьшение ЭДС е_эк приводит к закрыванию диодного тиристора.

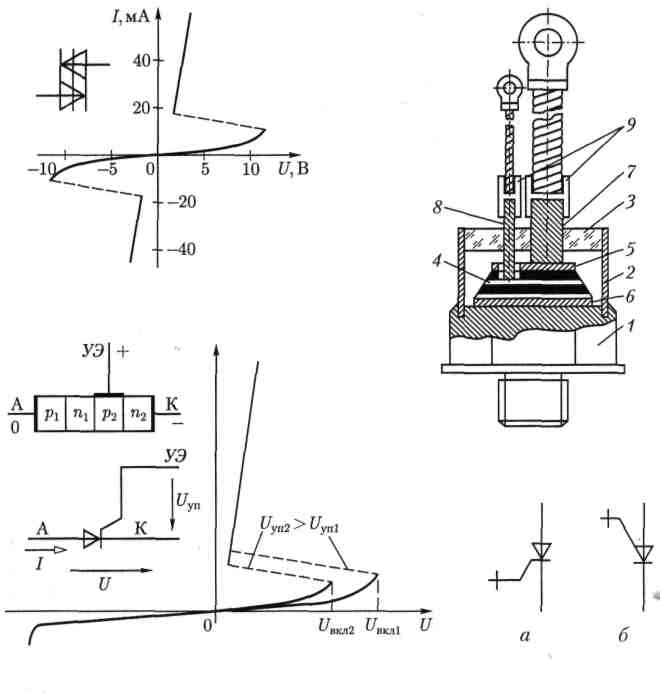

Находят применение также симметричные диодные тиристоры (симисторы), условное обозначение которых и их ВАХ приведены на

рис. 9.17.

Рис. 9.17

Рис. 9.19

Рис. 9.18

Рис. 9.20

Триодный тиристор кроме анодного и катодного выводов имеет еще вывод управляющего электрода УЭ. Последний подключается либо к ближайшей к катоду р- области, либо к ближайшей к аноду п- области. В соответствии с этим различают катодное и анодное управление тиристором. Первое подключение более распространено. Структура тиристора с катодным управлением, его условное изображение и ВАХ приведены на

рис. 9.18. При изменении напряжения управления U_yn изменяется и напряжение включения тиристора U_вкл. Следовательно, его можно использовать как управляемый ключ.

Для запирания триодного тиристора необходимо уменьшить ток практически до нуля.

Типовая конструкция триодного тиристора большой мощности приведена на рис. 9.19, где 1 — основание из меди; 2 — трубка из стали со стеклоизолятором 3;4 — четырехслойная структура р-п-р-п с припаянными к ней вольфрамовыми дисками 5 и 6; 7, 8 — стержневые выводы катода и управляющего электрода соответственно, которые через переходные втулки 9 соединяются с гибкими наружными выводами.

Разновидностью управляемых тиристоров являются запираемые триодные тиристоры, в которых запирание возможно с помощью коротких по длительности импульсов напряжения U_yn обратной полярности. Их условное изображение приведено на рис. 9.20, a и б для катодного и анодного управлений соответственно.

Основная область применения тиристоров — преобразовательная техника. Номинальные значения токов у некоторых типов тиристоров в открытом состоянии достигают 5000 А, а номинальные значения напряжений в закрытом состоянии — до 5000 В.
