10. 5. Логические автоматы с памятью
Логическими автоматами с памятью, или последовательными логическими устройствами, называются устройства, логические значения на выходах которых определяются как совокупностью логических значений на входах в данный момент времени, так и состоянием автомата по результатам его предшествующей работы. Запоминание предшествующих состояний обычно выполняется с помощью триггеров.
Типичными примерами логических автоматов с памятью являются счетчики импульсов и регистры.

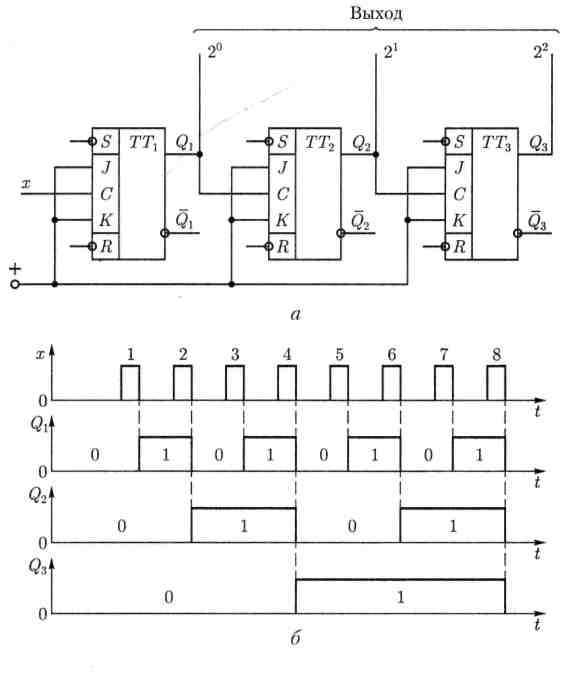

Рассмотрим работу трехразрядного счетчика (рис. 10.18, а) на основе двухступенчатых JK- триггеров (рис. 10.17, б) с представлением результата счета в двоичной системе счисления.
Рис.
10.18
Перед началом работы счетчика все его разряды устанавливаются в состояние Q1 = Q2 = Q3 = 0. В момент окончания первого счетного импульса триггер младшего разряда ТТ1 переключается, а состояние триггеров старших разрядов ТТ2 и ТТ3 не изменяется, т. е. значение двоичного числа на выходе счетчика равно Q1Q2Q3 = 001. В момент окончания второго счетного импульса триггер ТТ1 снова переключается и логическое значение выхода младшего разряда изменяется с 1 на 0. Поэтому одновременно переключится и триггер ТТ2, т.е. Q3Q2Q1 = 010. Далее переключение триггеров происходит аналогично, так что число импульсов на входе счетчика соответствует числу в двоичной системе счисления на его выходе (рис. 10. 18, б).

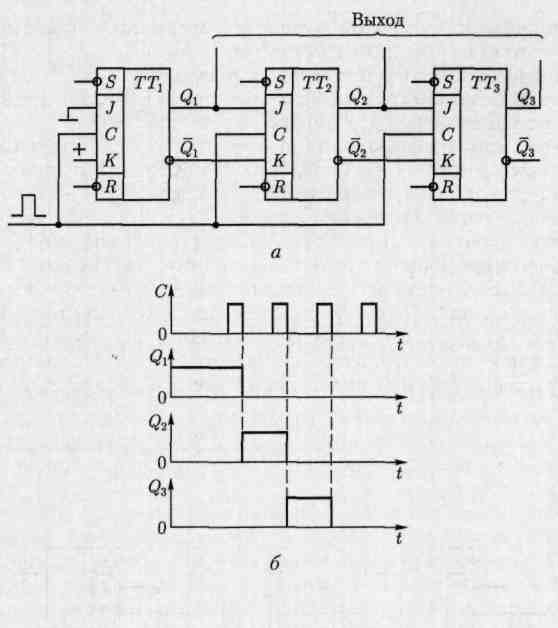

Регистрами называются устройства для приема, хранения, передачи и преобразования информации, представленной обычно в двоичной системе счисления. На рис. 10.19, а в качестве примера приведена схема трехразрядного регистра сдвига.
Рис.
10.19
Предварительно подачей сигналов на установочные входы R и S все триггеры устанавливаются в состояние Q1 = Q2 = =Q3 = 0.
Установим далее триггер ТТ1 в состояние Q = 1. При этом состояние регистра определится совокупностью значений Q1Q2Q3 = 100. Под действием первого импульса синхронизации состояние регистра изменится на Q1Q2Q3 = 010, под действием второго импульса синхронизации — на Q1Q2Q3 = 001и т.д. (рис. 10.19, б).
10. 6. Логические автоматы без памяти
Логическими автоматами без памяти, или комбинационными устройствами, называются устройства, логические значения выходов которых однозначно определяются совокупностью логических значений на входах в данный момент времени. К логическим автоматам без памяти относятся дешифраторы, шифраторы, мультиплек соры, демультиплексоры, сумматоры и другие устройства цифровой техники. Элементной базой для их реализации служат логические элементы.
Дешифратором
называется
устройство, вырабатывающее сигнал 1
только на одном из своих
выходов в зависимости от кода двоичного
числа на п
входах. На

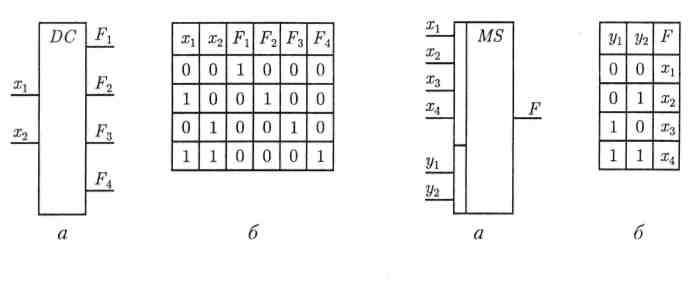

рис. 10.20, а и
б приведены
условное изображение дешифратора на п
= 2 входа,
выхода
и его таблица истинности.
Шифраторы выполняют функцию, обратную дешифраторам.
Мультиплексором называется устройство для коммутации одного из 2т информационных входов на один выход. Для реализации необходимой коммутации мультиплексор имеет кроме информационных входов также т адресных входов. Значение числа в двоичном коде на адресных входах определяет адрес коммутируемого информационного входа.
Рис.
10.21
Рис.
10.20
Условное изображение мультиплексора с двумя адресными т = 2 (y1 и y2) и четырьмя информационными 2т = 4 (х1, х2, х3, х4) входами, а также его таблица истинности приведены на рис. 10.21, а и б.
Демультиплексоры выполняют функцию, обратную мультиплексорам.
