8. Машины постоянного тока
8.1. Общие сведения
Электрические машины постоянного тока (двигатели и генераторы) находят широкое применение в различных областях техники. Основное достоинство двигателей постоянного тока заключается в возможности плавного регулирования частоты вращения и получения больших пусковых моментов, что очень важно для тяговых двигателей на электрическом транспорте, а также для привода различного технологического оборудования.
Электрические машины постоянного тока малой мощности применяются в системах автоматического регулирования, как для привода исполнительных механизмов, так и в качестве датчиков частоты вращения подвижных частей регулируемой системы.
Генераторы постоянного тока входят в состав систем электропитания специального оборудования, например в радиотехнических установках, при зарядке аккумуляторов, для питания электролитических ванн.
Общим недостатком машин постоянного тока является сложность их конструкции, связанная главным образом со щёточно-коллекторным аппаратом. Кроме того, в коллекторно-щеточном аппарате, осуществляющем постоянную коммутацию цепей электрической машины, возникает искрение, что снижает надежность машин и ограничивает область их применения.
8.2. Устройство машины постоянного тока

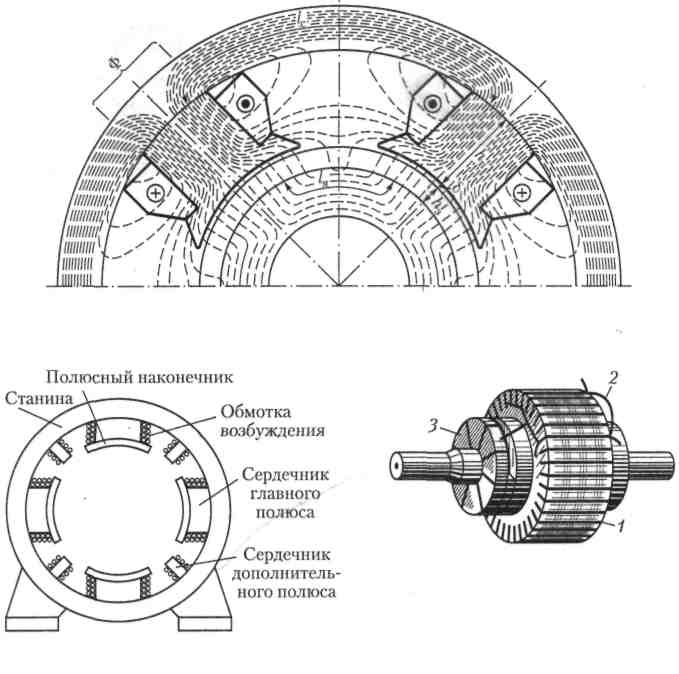

Машину постоянного тока в основном можно разделить на неподвижную и вращающуюся части. Неподвижная часть состоит из станины, на которой укреплены главные полюсы для возбуждения главного магнитного потока и дополнительные — для улучшения коммутации в машине.
Главный полюс состоит из сердечника, набранного из листовой стали и укрепленного болтами на станине, и обмотки возбуждения. Сердечник на свободном конце снабжается полюсным наконечником для создания требуемого распределения магнитного потока.
Рис. 8.1
Рис. 8.3
Рис. 8.2
Якорем называют часть машины, в обмотке которой при вращении ее относительно главного магнитного поля индуктируется ЭДС. В машине постоянного тока якорь (рис. 8.3) состоит из зубчатого сердечника 1, обмотки 2, уложенной в его пазах, и коллектора 3, насаженного на вал якоря. Сердечник якоря набирается из листов электротехнической стали толщиной 0,5 мм, изолированных друг от друга лаком.

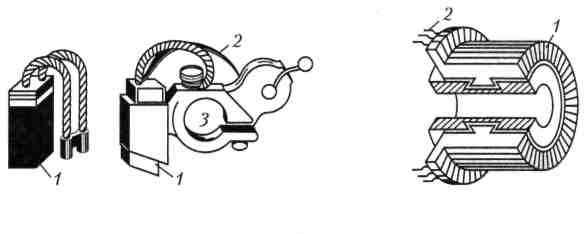

Для отвода тока от коллектора служат щетки, установленные в щеткодержателях (рис. 8.4). Щетку 1 к коллектору прижимает пружина 2. Ток от щетки отводится специальным гибким кабелем. Щеткодержатели надеваются на щеточную траверсу (отверстие 3), от которой они электрически изолируются. Траверса крепится соосно с якорем так, что ее можно поворачивать, изменяя положение щеток по отношению к полюсам машины.
Рис. 8.4
Рис. 8.5
