5.2. Цепи с нелинейными двухполюсниками
Свойства нелинейного резистивного двухполюсника определяются вольтамперной характеристикой (ВАХ), а его схема замещения представляется нелинейным резистивным элементом (рис. 5.4). Если ВАХ для изменяющегося во времени тока i(u) и постоянного тока I(U) совпадают, то двухполюсник называется безынерционным, в противном случае — инерционным. Последние здесь не будут рассматриваться.
Рис. 5.4

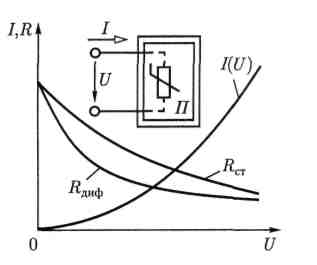

Каждая точка вольтамперной характеристики определяет статистическое RCT = U/I и дифференциальное Rдиф = dU/dI сопротивления нелинейного двухполюсника (рис. 5.4).
В некоторых двухполюсниках, например в лампах накаливания, нелинейность ВАХ обусловлена нагревом, причем в силу инерционности тепловых процессов для мгновенных значений синусоидальных тока и напряжения справедливо соотношение и = RCT(I)i, где статическое сопротивление
RCT(I) = U/I равно отношению действующих значений напряжения и тока. Такие двухполюсники называются неискажающими или условно-нелинейными.
Цепь постоянного тока. Рассмотрим общий случай включения нелинейного резистивного двухполюсника в произвольную линейную цепь, которую относительно выводов этого двухполюсника представим линейным активным двухполюсником (рис. 5.5). Заменим активный двухполюсник эквивалентным источником с внешней характеристикой используя метод эквивалентного источника (активного двухполюсника):
U=EЭК – RЭКI, (5.1)
или
I=(EЭК - U)/RЭК.
Рис. 5.5 Рис. 5.6

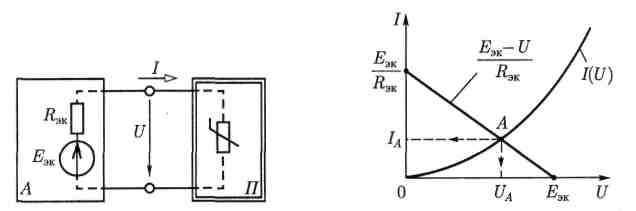

Точка пересечения А внешней характеристики активного двухполюсника и ВАХ нелинейного двухполюсника I(U) определяет рабочий режим цепи (рис. 5.6). Характеристика (5.1) называется нагрузочной характеристикой активного двухполюсника, а графоаналитический метод расчета нелинейной цепи с ее применением — методом нагрузочной характеристики.

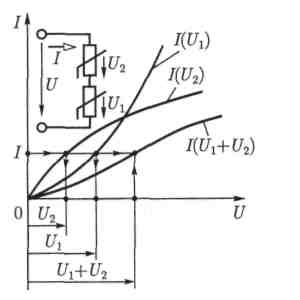

Метод нагрузочной характеристики пригоден и в случаях, если нелинейная часть цепи содержит последовательное или параллельное соединение нелинейных двухполюсников с известными ВАХ. Для этого необходимо в первом случае сложить ВАХ нелинейных двухполюсников по напряжению (рис. 5.7), а во втором — по току (рис. 5.8).
Определив рабочую точку на результирующей ВАХ методом нагрузочной характеристики, далее найдем ток и напряжение каждого нелинейного двухполюсника.
Рис. 5.7. Рис. 5.8
Аналогично рассчитывается цепь, которая содержит смешанное соединение нелинейных двухполюсников (рис. 5.9).
Рис. 5.9
Цепь переменного тока. Если линейная часть цепи с источниками синусоидальных ЭДС и токов не содержит реактивных элементов, то соответствующий ее двухполюсник представляется эквивалентным источником (рис. 5.10), где
еэк= Emэк sin(ωt + ψe)
— эквивалентный источник ЭДС.
Рис.5.10
Расчет режима работы такой цепи выполняется методом нагрузочной характеристики (рис. 5.11).
Рис. 5.11

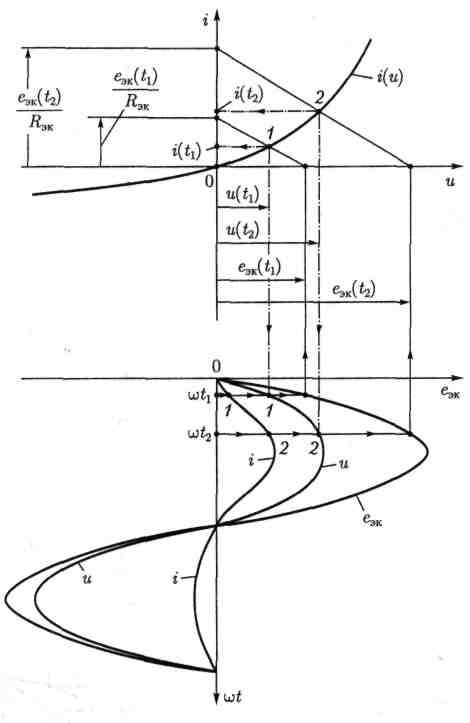

Для любого момента времени t (например, t1, t2) уравнению нагрузочной характеристики
соответствует прямая линия, проходящая через точки еэк(t) на оси абсцисс и еэк(t)/Rэк на оси ординат. Режим цепи определяется точкой пересечения соответствующей нагрузочной характеристики и ВАХ нелинейного двухполюсника i(u). Зная напряжение и и ток i в рассматриваемые моменты времени, можно построить зависимости u(t) и i(t). В частном случае нелинейного резистивного двухполюсника с известной условно-нелинейной ВАХ I(U) (рис.5.12) применим графоаналитический метод в сочетании с комплексным методом.
Рис. 5.12
При этом цепь линейного активного
двухполюсника может быть произвольной.
Этой цепи соответствует эквивалентный
источник с ЭДС
и выходным сопротивлением
(рис. 5.13,а).
Рис. 5.13

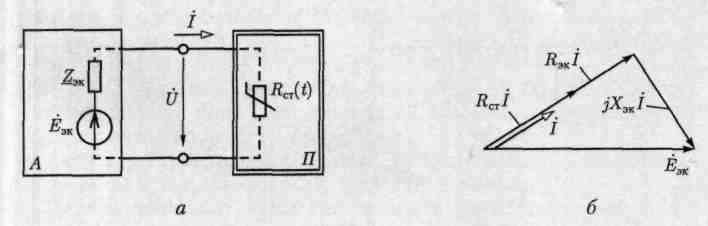

Внешняя характеристика эквивалентного источника определяется векторной диаграммой (рис. 5.13,б), где приняты φэк < 0 и ψе = 0:
Точка пересечения А внешней характеристики активного двухполюсника U(I) и ВАХ нелинейного двухполюсника (рис. 5.12) определяет рабочий режим цепи: ток 1А и напряжение UA.
Лекция 11
