Устройство и монтаж кабельных линий.

Прокладка кабелей в траншеях наиболее распространена и легко выполнима, так как все работы заключаются в рытье траншей и укладке в них кабелей. Недостатком этого способа является возможность механического повреждения кабелей, находящихся в земле, и несчастных случаев с людьми при производстве земляных работ вблизи кабельной линии. Более защищенной и надежной является кабельная линия, проложенная в асбестоцементных трубах или бетонных плитах.

Независимо от способа прокладки кабеля трассу выбирают так, чтобы расстояние между начальной и конечной точками линии было кратчайшим.

Электрические сети в зависимости от рабочего напряжения делятся на сети до 1000 В, обычно называемые сетями низкого напряжения (НН), и сети свыше 1000 В, называемые сетями высокого напряжения (ВН).

В свою очередь, ввиду существенного различия в рабочих условиях сети (ВН) принято подразделять на сети с напряжением до 35 кВ и сети с напряжением выше 35 кВ.

Сети (ВН) выше 35кВ являются питающими, т. е. соединяют источники электроэнергии с трансформаторными подстанциями или распределительными пунктами и передают энергию без распределения ее вдоль линии отдельным потребителям.

Сети напряжением выше 1000 В, но не более 35 кВ, являются распределительными сетями высокого напряжения.

Сети напряжением до 1000 В являются распределительными сетями низкого напряжения общего пользования выполняют по трехфазной четырехпроводной схеме на напряжение 380/220 В. В помещениях для них используют установочные провода и шнуры.

Кабельные линии прокладывают в земле, блоках, на опорных конструкциях и в лотках.

При прокладке кабельной линии в земле глубина заложения кабеля должна составлять 0,7 м.

Расстояние между кабелем и фундаментами зданий должно быть не менее 0,6 м.

При параллельной прокладке нескольких силовых кабелей расстояние между ними должно быть не менее 100 мм, между силовыми кабелями и кабелями связи – 500 мм.

Прокладка кабелей параллельно трубопроводам по вертикали не допускается.

Разрешается прокладывать кабели параллельно трубопроводам в горизонтальной плоскости при условии, что расстояние между ними будет не менее 0,5 м.

При прокладке кабелей параллельно нефтепроводам и газопроводам расстояние между ними должно быть не менее 1,0 м.

Кабели, находящиеся от трубопроводов на расстояниях меньше указанных (но не менее 0,25 м), должны быть защищены на всем протяжении асбестоцементными или гончарными трубами.

Каждая кабельная линия должна иметь бирки с номером или названием, прикрепляемые у всех муфт и заделок, а также через каждые 20 м на прямых участках линии.

Бирки – это пластмассовые, алюминиевые или стальные пластинки (круглые – диаметром 75 мм; прямоугольные – размером 120×40 мм). Прямоугольные бирки применяются для маркировки кабелей, рассчитанных на напряжение до 1000 В, а круглые – на напряжение выше 1000 В.

Бирки прикрепляют к кабелям и муфтам оцинкованной проволокой диаметром 1,5...2 мм, покрытой слоем битума для предохранения от коррозии.

На бирках кабеля указывают напряжение, площадь сечения его жил, номер линии или ее название, а на расстоянии 100...150 мм от

соединительной муфты – номер муфты, дату ее монтажа и фамилию рабочего, смонтировавшего ее.

Трасса каждой кабельной линии, проложенной в траншее или в блоках, должна быть нанесена на план с привязкой к зданиям и сооружениям или специально установленным знакам с указанием расположения кабельных муфт.

Прокладка кабельной линии в траншее состоит из следующих основных операций:

• рытье траншеи;

• доставка, раскатка и укладка кабелей в траншее;

• соединение жил кабелей;

• монтаж соединительной кабельной муфты;

• защита кабеля от механических повреждений;

• засыпка траншеи;

• концевая заделка кабеля.

Прокладка кабельной линии в траншее.

Рытье траншеи.

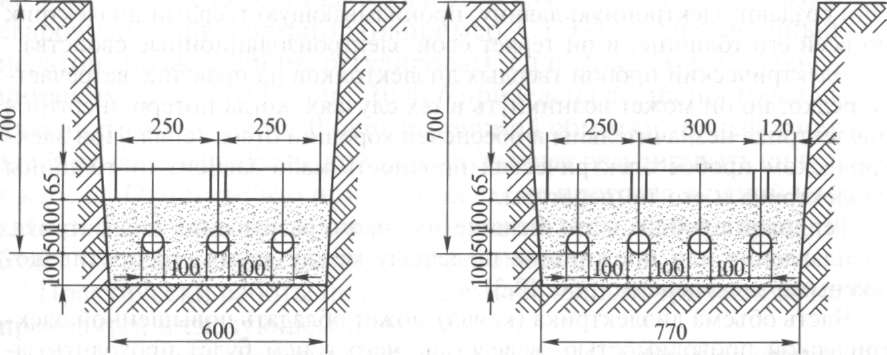

Траншеи для прокладки кабелей отрывают глубиной не менее 0,7 м, а размеры их по дну зависят от числа прокладываемых кабелей.

В местах, где будут располагаться кабельные соединительные муфты, траншею расширяют, образуя котлован (для одной муфты 2,5 м длиной и 1,5 м шириной плюс 0,4 м для каждой последующей муфты).

На дно траншеи насыпают слой песка (подушку) толщиной 100 мм.

Доставка, раскатка и укладка кабелей в траншее.

Выгружать барабан с кабелем надо осторожно, чтобы не повредить кабель и не травмировать работающих.

Категорически запрещается сбрасывать барабаны с кабелем с автомашин или кабельных транспортеров.

Кабель выгружают на максимально близком расстоянии от места раскатки, но так, чтобы он не мешал движению рабочих и не мог упасть в траншею.

Во избежание резких сильных перегибаний кабель сматывают с барабана сверху, а не снизу.

Кабель укладывают в траншее волнообразно (змейкой), чтобы создать некоторый запас его по длине, необходимый для компенсации растягивающих усилий, которые могут возникнуть вследствие осадки грунта или температурных изменений.

Запас кабеля должен составлять 1...3 % от его общей длины.

Создавать запас кабеля в виде кольцеобразно уложенных витков запрещается, поскольку в процессе эксплуатации они будут перегреваться, и кабель после непродолжительной работы выйдет из строя.

Кабели с нормальной и обедненно-пропитанной бумажной, а также с поливинилхлоридной изоляцией разрешается прокладывать только при температуре окружающей среды выше нуля.

При температуре ниже нуля прокладываемый кабель должен быть прогрет в отапливаемом помещении или электрическим током от специального трансформатора.

Быстро прогреть кабель можно трехфазным током от присоединяемого к сети 220 или 380 В специального трехфазного трансформатора мощностью 20 кВ, вторичная обмотка которого имеет 10 ступеней напряжения (от 7 до 98 В). Такой прогрев кабелей проводится при постоянном контроле температуры токопроводящих жил, чтобы не допустить увеличения ее выше 40 °С.

Прогретый кабель должен быть проложен в траншее в течение 60 мин – при температуре окружающего воздуха от 0 до -10 °С; в течение 40 мин – при температуре от -11 до -19 °С; в течение 30 мин – при температуре -20 °С и ниже.

Следует учитывать, что температура жил кабеля, рассчитанного на напряжение 1 кВ, выше показываемой термометром температуры оболочки в среднем на 10 °С.

Защита кабеля от механических повреждений и засыпка траншеи.

Проложенный в траншее кабель засыпают слоем мягкой просеянной земли (пушонки) или песка толщиной 100 мм, поверх которого

кладут в один слой кирпич (не силикатный) или железобетонные плитки для защиты кабеля от механических повреждений при раскопках.

Кабели на напряжение до 1 кВ должны быть защищены только на участках, где наиболее вероятно механическое повреждение. Траншеи засыпаются слоями 200...250 мм, каждый из которых смачивают водой и уплотняют трамбовкой.

В зимнее время траншеи засыпают сухим песком или мелко просеянной землей.

Вопросы

1. Назовите основные операции при прокладке кабелей в траншеях.

2. Как соединяются токоведущие жилы кабелей?

3. Как доставляются и выгружаются кабельные барабаны?

4. Как раскатывают кабель?

5. Каковы особенности укладки кабеля в траншее?

6. Каковы правила прокладки кабеля в траншее при низких температурах?

7. Какие вы знаете способы прогрева кабеля электрическим током?

8. Как кабель защищают от механических повреждений?

Монтаж электрических сетей напряжением до 1 кВ.

Совокупность проводов и кабелей с относящимися к ним креплением, поддерживающими, защитными конструкциями и деталями называют электропроводкой.

Согласно Правилам устройства электроустановок (ПУЭ) это определение распространяется на электропроводки силовых, осветительных и вторичных цепей напряжением до 1 кВ переменного и постоянного тока, выполненные внутри зданий и сооружений с применением изолированных установочных проводов всех сечений, а также небронированных силовых кабелей в резиновой или пластмассовой оболочках с сечением фазных жил до 16 мм² (при сечении более 16 мм² – кабельные линии).

Электропроводки разделяют на следующие виды:

1. Открытая электропроводка — проложенная по поверхности стен, потолков, по фермам и другим строительным элементам зданий и сооружений, по опорам и т. п.

При открытой электропроводке применяют следующие способы прокладки проводов и кабелей:

• непосредственно по поверхности стен, потолков;

• на струнах, полосах, тросах, роликах, изоляторах, в трубах, коробах, гибких металлических рукавах;

• на лотках, в электротехнических плинтусах и наличниках, свободной подвеской и т.п.

Открытая электропроводка может быть стационарной, передвижной и переносной.

2. Скрытая электропроводка — проложенная внутри конструктивных элементов зданий и сооружений (в стенах, полах, фундаментах, перекрытиях), а также по перекрытиям в подготовке пола, непосредственно под съемным полом и т. п.

При скрытой электропроводке применяют следующие способы прокладки проводов и кабелей:

• в трубах, гибких металлических рукавах, коробах, замкнутых каналах и пустотах строительных конструкций;

• в заштукатуриваемых бороздах, под штукатуркой, кроме того, провода и кабели могут прокладывать замоноличиванием в строительные конструкции при их изготовлении.

По территориальному расположению электропроводки делят на наружные и внутренние.

Наружной электропроводкой называют электропроводку, проложенную по наружным стенам зданий и сооружений, под навесами и т.п., а также между зданиями на опорах (не более четырех пролетов длиной до 25 м каждый) вне улиц, дорог и т.п. Наружная электропроводка может быть открытой и скрытой.

Внутренней электропроводкой называют проводку, проложенную внутри здания. Она может быть скрытой или открытой.

Вводом от воздушной линии электропередачи называют электропроводку, соединяющую ответвление от воздушной линии электропередачи с внутренней электропроводкой, считая от изоляторов, установленных на наружной поверхности (стене, крыше) здания или сооружения, до зажимов вводного устройства.

Струной как несущим элементом электропроводки называют стальную проволоку, натянутую вплотную к поверхности стены, потолка и т.п., предназначенную для крепления к ней проводов, кабелей или их пучков.

Полосой как несущим элементом электропроводки называют металлическую полосу, закрепленную вплотную к поверхности стены,

потолка и т.п., предназначенную для крепления к ней проводов, кабелей или их пучков.

Тросом как несущим элементом электропроводки называют стальную проволоку или стальной канат, натянутые в воздухе, предназначенные для подвески к ним проводов, кабелей или их пучков.

Коробами называют закрытые полые конструкции прямоугольного или другого сечения, предназначенные для прокладки в них проводов и кабелей.

Короб служит защитой от механических повреждений проложенных в нем проводов и кабелей.

Монтаж открытых электропроводок.

Монтаж открытых электропроводок, выполняемых плоскими проводами АППР, АППВ, ППВ, проводят в определенной технологической последовательности. Сначала размечают места установки приемников, выключателей и штепсельных розеток, линий электропроводки, крепления провода, т.е. точек забивки гвоздей, установки скоб и мест прохода провода через стены и перекрытия, начиная от группового щитка с постепенным переходом к отдельным потребителям.

Если заранее не были оставлены отверстия в кирпичных, бетонных и железобетонных основаниях, их выполняют электротехническим, пневматическим или пиротехническим инструментами.

Проходы проводов через несгораемые стены выполняют в резиновых или поливинилхлоридных трубках, а через сгораемые – в отрезках стальных труб, с обоих концов которых надеты изоляционные втулки. Трубку в отверстии заделывают цементным раствором. Изоляционная трубка должна выходить из втулки на 5...10 мм.

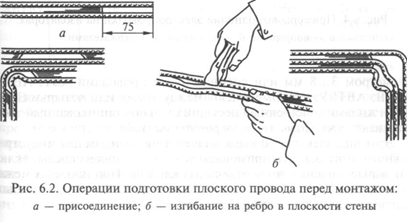

У плоских проводов с разделительным основанием при изгибе их на ребро (при повороте трассы на 90°) в месте изгиба вырезают основание на длине 40...60 мм (рис. 6.2).

Правку плоских проводов можно производить только при температуре не ниже –15 °С.
