23. Расчет соединений на стальных цилиндрических нагелях
Нагелем называется гибкий стержень, который соединяет элементы деревянных конструкций, препятствует их взаимному сдвигу, а сам при этом работает на изгиб. Нагели изготавливают из стали, древесины твердых пород и пластмасс, в виде стержней круглого сечения. Их устанавливают в предварительно просверленные отверстия. Диаметр отверстий для нагеля делают равным диаметру самого нагеля, чем обеспечивается плотность соединения и уменьшается опасность раскалывания. Гвозди забивают в древесину без предварительного сверления гнезд.
Считается, что нагели работают на срез, хотя на самом деле среза по телу нагеля не происходит. Древесина мягче нагеля и происходит ее смятие, а сами нагели — изгибаются, тем не менее, по аналогии с заклепочными соединениями металла, нагели рассчитываются на срез, а место среза (которого фактически нет) называют «условным срезом».
Растянутые стыки на цилиндрических нагелях могут быть симметричными и несимметричными (рис. 11). Для обжатия нагельного соединения, в сопряжение сплачиваемых элементов устанавливают стяжные болты, в количестве примерно равном 25% от общего количества нагелей Стяжные болты включаются в расчетное (требуемое) количество нагелей Нагели устанавливаются не менее чем в 2 ряда, количество нагелей в ряду ограничено шириной сплачиваемых элементов.

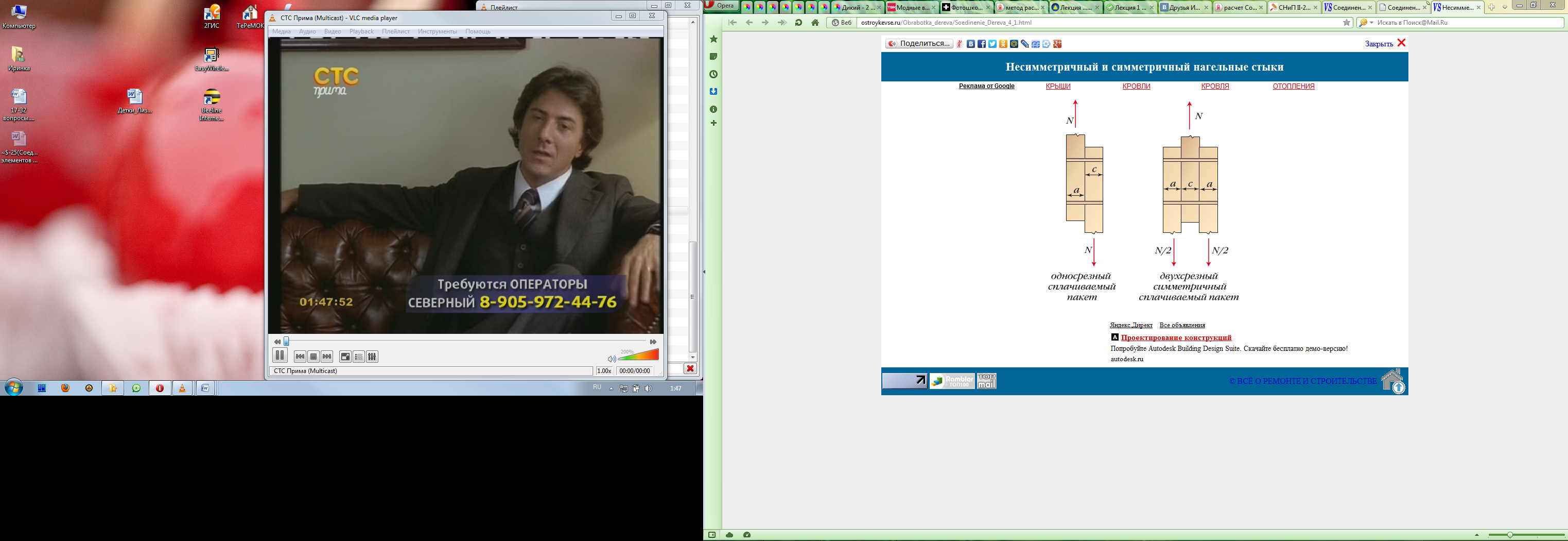

рис. 11. Несимметричный и симметричный нагельные стыки
Расчетную несущую способность одного цилиндрического нагеля на один шов сплачивания в соединениях элементов из сосны и ели при направлении усилий, передаваемых нагелями вдоль волокон и гвоздями под любым углом, следует определять по таблице снип II-25-80
В таблице: с — толщина средних элементов, а также равных по толщине или более толстых элементов односрезных соединений, а — толщина крайних элементов, а также более тонких элементов односрезных соединений; d — диаметр нагеля; все размеры в см.
Расчетное количество нагелей определится по формуле:
nн = N/(Т×nср),
где nн — количество нагелей, которое ставится с одной стороны стыка; N — расчетное усилие, действующее на нагельный стык; nср — количество плоскостей сплачивания; Т — несущая способность одного условного среза нагеля, определяемая в кгс или в кН.

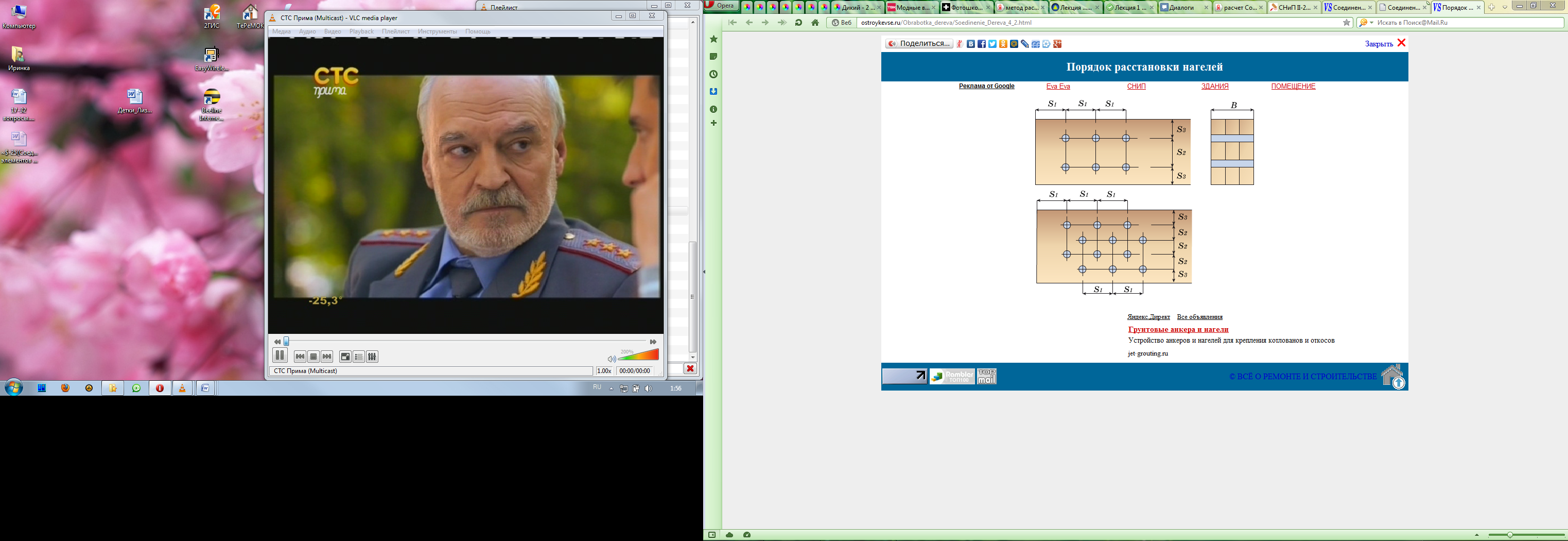

Для того чтобы в нагельном соединении не произошло раскалывания древесины, нагели устанавливают на определенном расстоянии друг от друга (рис. 12). для стальных нагелей
S 1 = 7d ; S 2 = 3,5d ; S 3 = 3d ;
Нагели в растянутых стыках следует располагать в два или четыре продольных ряда; в конструкциях из круглых лесоматериалов допускается шахматное расположение нагелей в два ряда с расстоянием между осями нагелей вдоль волокон 2S 1 , а поперек волокон S 2 = 2,5d .

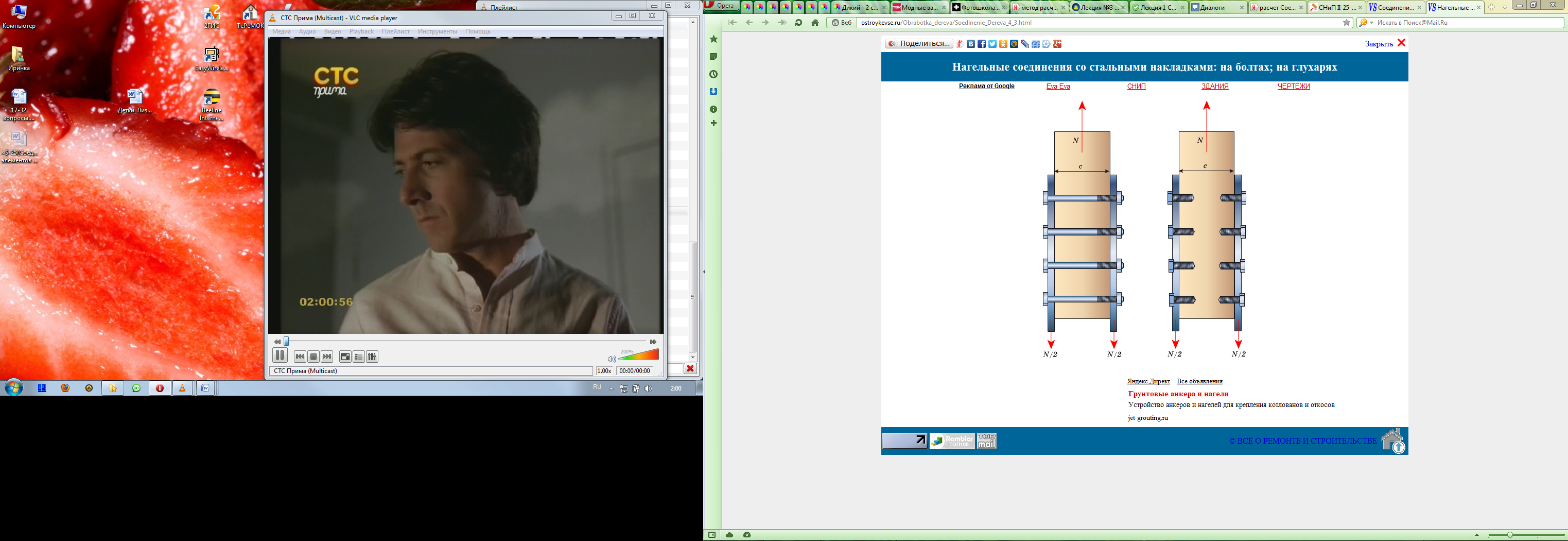

При обеспечении достаточной плотности посадки нагелей могут применяться соединения со стальными накладками. Чаще всего в них используются гвозди, шурупы, глухари или глухие стальные цилиндрические нагели (рис. 13). Глухие стальные цилиндрические нагели должны иметь заглубление в древесину сплачиваемого элемента на величину не менее 5d.
Количество нагелей рассчитывается по выше приведенной формуле, а стальные накладки проверяют на прочность при растяжении по ослабленному отверстиями под нагели сечению.
