2 .5. Исследовать начальный участок обратной ветви вах диодов на основе Ge и Si по схеме на рис.3.7. Установить на выходе генератора треугольный сигнал с ам

Рис.3.7

Плитудой 5в, смещением 0в, частотой 1Гц и получить на экране осциллографа изображение вах.

Измерить величины обратных токов (I_{обр. Ge} =__, I I_{обр. Si} =__) и записать в отчет.

Задание 3. Исследовать статическую вах стабилитрона

3.1. Собрать схему (рис. 3.8.). Установить на выходе генератор треугольный сигнал с амплитудой 25В, смещением –10В, частотой 1Гц и получить на экране осциллографа изображение ВАХ

Рис.3.8.

3.2. Зарисовать в отчет статическую ВАХ с нанесением по осям координат масштабов соответствующих значениям токов и напряжений. Показать на ВАХ рабочий участок и определить напряжение стабилизации (U_ст=__). Для получения более детального изображения ВАХ на экране осциллограф перевести в режим увеличенного экрана –Expand.

3.3. Рассчитать дифференциальное сопротивление стабилитрона (R_диф=__) на середине рабочего участка.

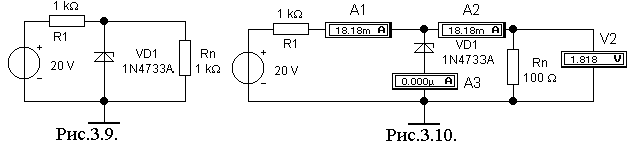

Задание 4. Исследовать работу параметрического стабилизатора напряжения (рис.3.9.)

4 .1. собрать схему для исследования параметрического стабилизатора напряжения (рис.3.10.).

4.2. Измерить напряжение V2 на выходе схемы и токи во всех ветвях A1, A2, A3 при различных сопротивлениях нагрузки Rn. Результаты измерений занести в таблицу 3. Таблица 3.

Rn(кОм)	∞	2	1	0,5	0,3	0,1
V2(B)
а1(мА)
А2(мА)
А3(мА)

4.3. Построить нагрузочную характеристику U_вых=F(Rn). Определить интервал значений сопротивлений Rn при которых схема успешно стабилизирует выходное напряжение.

Задание 5. Исследовать работу выпрямителя

5 .1. Собрать схему (рис.3.11)однополупериодного выпрямителя.

рис.3.11.

Зарисовать временные диаграммы:1. Входного напряжения; 2. Выходного напряжения; 3. Напряжения на диоде (как разницу входного и выходного).

Обьяснить процесс однополупериодного выпрямления.

5.2. Собрать схему (рис.3.12) двухполупериодного выпрямителя.

Зарисовать временные диаграммы:1. Входного напряжения; 2. Выходного напряжения.

Показать на схеме направления токов протекающие в положительный и отрицательный полупериоды через сопротивление нагрузки.

Р ис.3.12.

4. Указания к отчёту

Отчет должен содержать:

1. название работы, ф.и.о. студента и номер группы;

2. схемы измерений;

3. таблицы экспериментальных данных и графики ВАХ диодов: кремниего, германиего, и отдельно для стабилитрона.

5. Вопросы для самоконтроля

1. Как возникает р-n переход при идеальном контакте полупроводников с разным типом электропроводности.

2. Нарисовать схему и объяснить способ снятия ВАХ диодов с помощью амперметра и вольтметра.

3. Нарисовать схему и объяснить способ снятия ВАХ диодов с помощью осциллографа.

4. Объяснить работу р-n перехода при прямом и обратном включении.

5. Чем отличаются ВАХ идеального р-n перехода и реального диода.

6. Дать определение дифференциального сопротивления диода и объяснить графически способ его определения.

7. Записать уравнение ВАХ выпрямительного диода, график ВАХ и его пояснение.

8. Нарисовать ВАХ стабилитрона и определить рабочий участок ВАХ при стабилизации напряжения.

9. Почему величина барьерной емкости зависит от приложенного напряжения?

10. Какова физическая природа диффузионной емкости р-п перехода? Почему ее величина

11. Перечислить основные параметры диодов.

12. Нарисовать схему и объяснить работу однополупериодного выпрямителя.

13. Нарисовать схему и объяснить работу двухполупериодного выпрямителя.

14. Объяснить работу параметрического стабилизатора постоянного напряжения.
