Конструктивные требования по расстановке нагелей

Величина	Минимальные расстояния между нагелями
	стальными	алюминиевыми и стеклопластиковыми	дубовыми
S1	≥ 7d	≥ 6d	≥ 5d
S2	≥ 3,5d	≥ 3,5d	≥ 3d
S3	≥ 3d	≥ 3d	≥ 2,5d

S1 — расстояния между нагелями и от нагеля до торца элемента вдоль волокон; S2 — расстояния между нагелями поперек волокон; S3 — расстояние от нагеля до грани элемента поперек волокон; d — диаметр нагеля в см.

При обеспечении достаточной плотности посадки нагелей могут применяться соединения со стальными накладками. Чаще всего в них используются гвозди, шурупы, глухари или глухие стальные цилиндрические нагели (рис. 13). Глухие стальные цилиндрические нагели должны иметь заглубление в древесину сплачиваемого элемента на величину не менее 5d.

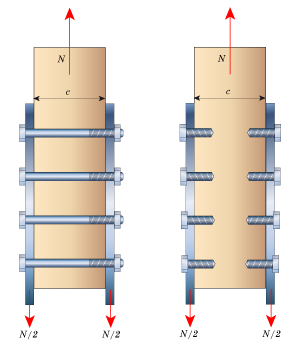

рис. 13. Нагельные соединения со стальными накладками: на болтах; на глухарях

Количество нагелей рассчитывается по выше приведенной формуле, а стальные накладки проверяют на прочность при растяжении по ослабленному отверстиями под нагели сечению.

41 Правила расстановки гвоздей в соединениях исключают опасность раскалывания древесины соединяемых элементов, которая повышается по мере уменьшения их толщины, и поэтому диаметр гвоздей должен быть не больше четверти толщины элементов. Расстояние между осями гвоздей диаметром dвдоль волокон древесины соединяемых элементов должно быть не менее: от торцов— 15d, между осями в элементах толщиной, равной и большей 10d—\5d, между осями в элементах толщинойAd—25d, а в элементах промежуточной толщины это расстояние принимается по интерполяции. Расстояние между осями гвоздей поперек волокон и до кромок элементов должно быть при прямой расстановке не менее id, при шахматной и косой расстановке не менее 3d (рис. 3.5)

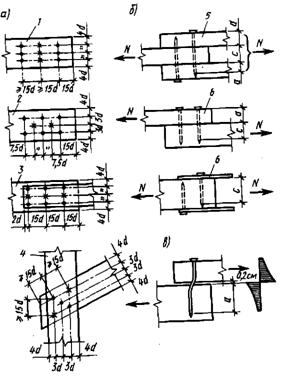

Рис. 3.5. Соединения на изгибаемых гвоздях: а - схемы расстановки; б - расчетные схемы; в - схема работы эпюры напряжений смятия древесины; /, I-прямая и шахматная расстановка; 3~в«^„«накладках- 4 — в соединениях под углом; 5 - симметрич ное двухсрезное; 6 - несимметричное односрезное ИЗ СНИПА

5.20. При определении расчетной длины защемления конца гвоздя не следует учитывать заостренную часть гвоздя длиной 1,5d; кроме того, из длины гвоздя следует вычитать по 2 мм на каждый шов между соединяемыми элементами.

Если расчетная длина защемления конца гвоздя получается меньше 4d, его работу в примыкающем к нему шве учитывать не следует.

При свободном выходе гвоздя из пакета расчетную толщину последнего элемента следует уменьшать на 1,5d (рис. 11).

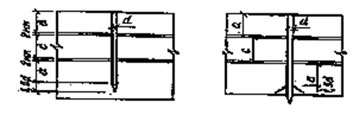

Рис. 11. Определение расчетной длины защемления конца гвоздя

Диаметр гвоздей следует принимать не более 0,25 толщины пробиваемых элементов.

5.21. Расстояние между осями гвоздей вдоль волокон древесины следует принимать не менее:

S₁ = 15d при толщине пробиваемого элемента с ? 10d;

S₁ = 25d при толщине пробиваемого элемента с = 4d.

Для промежуточных значений толщины с наименьшее расстояние следует определять по интерполяции.

Для элементов, не пробиваемых гвоздями насквозь, независимо от их толщины, расстояние между осями гвоздей следует принимать равным S₁? 15d.

Расстояние вдоль волокон древесины от гвоздя до торца элемента во всех случаях следует принимать не менее S₁ = 15d.

Расстояние между осями гвоздей поперек волокон древесины при прямой расстановке гвоздей следует принимать не менее S₂ = 4d; при шахматной расстановке или расстановке их косыми рядами под углом ? ? 45° (рис. 12) расстояние может быть уменьшено до 3d.

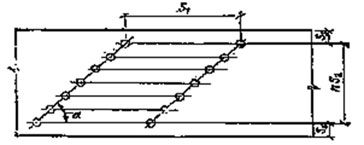

Рис. 12. Расстановка гвоздей косыми рядами

Расстояние S₃ от крайнего ряда гвоздей до продольной кромки элемента следует принимать не менее 4d.

Примечание. Расстояние между гвоздями вдоль волокон древесины в элементах из осины, ольхи и тополя следует увеличивать на 50 % по сравнению с указанными выше.

42

Соединения на вклеенных стальных стержнях представляют собой клеевые соединения клеедеревянных элементов при помощи коротких стержней из арматуры периодического профиля классов А-И и А-Ш диаметром 12...25 мм. Они вклеиваются в прямоугольные пазы с накладками или в круглые отверстия клеем (например, эпоксидно-цементным), обеспечивающим надежное соединение древесины со сталью (рис. 3.9)

Рис. 3.9. Соединение на вклеенных стержнях: а — на продольно вклеенных; б—на наклонно вклеенных; в — схема работы; / — арматурный стержень;2— отверстие; 3 — паз; 4 — рейка

Глубина вклеивания / должна быть не менее 10 и не более 30 диаметров dстержня, ширина паза или диаметр отверстия выполняется на 5 мм больше диаметра стержня. Расстояние между осями стержней принимается не менее 3d, а до краев сечения — не менее 2d. Вклеенные стержни применяются для продольного и углового соединений клеедеревянных элементов, работающих на продольные силы или изгибающие моменты. Они воспринимают растягивающие продольные силы N (выдергивание) или сжимающие (вдавливание). Скрытые в толще древесины стальные стержни защищены от химически агрессивной среды и быстрого нагревания при пожаре, что повышает стойкость соединения против коррозии и предел огнестойкости конструкции

Соединения на продольно вклеенных стержнях работают на скалывание древесины вдоль волокон. Разрушаются они почти мгновенно без заметных деформаций, в основном от скалывания древесины по площади внутренней поверхности бывших отверстий. Напряжения скалывания по длине площади скалывания распределяются неравномерно и значительно увеличиваются у ее наружных концов, что учитывается коэффициентом неравномерности К-

Из СНИПА
