39 Конструктивные требования к лобовым врубкам

КОНСТРУКЦИЯ И РАСЧЕТ ЛОБОВЫХ ВРУБОК, ИХ ХАРАКТЕРИСТИКА

Врубка - примыкание сжатого эл-та к растянутому под углом не более 45градусов. При этом усилия от одного эл-та к др. передается непосредств. без вкладышей и др. рабочих связей.

Врубки прим-ся при конструир-и узлов треуг дерев.иметалло-дерев. ферм.

Достоинства: 1. простота изгот-я по шаблонам; 2. высокая несущая способность; 3. незначит. расход стали.

Недостатки: 1. перед-ся только сжимающие усилия; 2. врубки ослабляют сеч-ерастяг. эл-та врезкой; 3. разрушаются от скалывания.

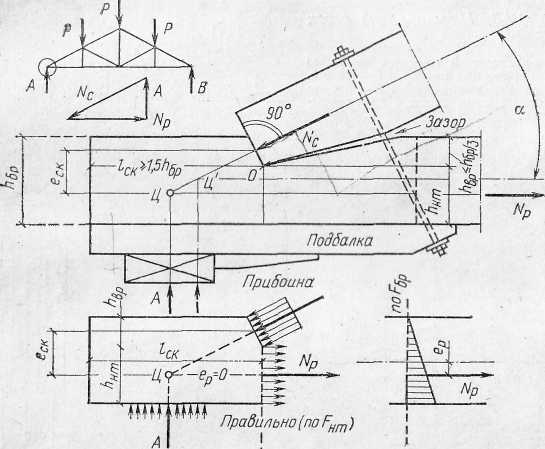

Правила конструирования лоб.врубки с одним зубом: 1. ось сжатого эл-та д. проходить ч\з центр площадки смятия перпендик. к ней; 2. ось растян. эл-та центрируется по сеч-ю эл-та; 3. миним. глубина врезки д.б. не менее 20 мм; макс. глубина - не более 1/3h сеч-я растян. эл-та в опорных узлах и не более 1/4h в промежуточн; 4. длина площадки скалывания д.б. не менее 1,5hрастян. эл-та и не более 10h врезки; 5. врубка стягивается аварийным болтом, кот.ставится перпенд. к оси сжатого эл-та; d болта=16-24 мм; 6. размеры подбалки и опорной подушки назнач-ся конструктивно.

Расчет:

1. н а смятие:

2. на скалывание:

3. на растяжение нижнего пояса:

Из СНИпА

Соединения на врубках

5.9. Узловые соединения элементов из брусьев и круглого леса на лобовых врубках следует выполнять с одним зубом (рис. 7).

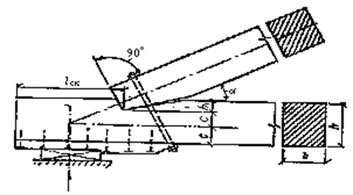

Рис. 7. Лобовая врубка с одним зубом

Рабочая плоскость смятия во врубках при соединении элементов, не испытывающих поперечного изгиба, должна располагаться перпендикулярно оси примыкающего сжатого элемента. Если примыкающий элемент помимо сжатия испытывает поперечный изгиб, рабочую плоскость смятия во врубках следует располагать перпендикулярно равнодействующей осевой и поперечной сил.

Элементы, соединяемые на лобовых врубках, должны быть стянуты болтами.

5.10. Лобовые врубки следует рассчитывать на скалывание согласно указаниям пп. 5.2 и 5.3, принимая расчетное сопротивление скалыванию поп. 5 табл. 3.

5.11. Длину плоскости скалывания лобовых врубок следует принимать не менее 1,5h, где h - полная высота сечения скалываемого элемента.

Глубину врубки следует принимать не более ¹/₄ h в промежуточных узлах сквозных конструкций и не более ¹/₃ h в остальных случаях, при этом глубина врубок h₁ в брусьях должна быть не менее 2 см, а в круглых лесоматериалах - не менее 3 см.

5.12. Расчет на смятие лобовых врубок с одним зубом следует производить по плоскости смятия (см. рис. 7). Угол смятия древесины ? следует принимать равным углу между направлениями сминающего усилия и волокон сминаемого элемента.

Расчетное сопротивление древесины смятию под углом к волокнам для лобовых врубок следует определять по формуле (2) примеч. 2 к табл. 3независимо от размеров площади смятия.
