4.4 Проверка работоспособности «тонкого» клиента Teamcenter.
Для запуска web-клиента необходимо, чтобы были предварительно запущены менеджер серверов и сервер JBoss (особенности запуска сервера JBoss с клиентской машины описаны в предыдущем разделе).
В адресной строке web-браузера необходимо ввести http://hostname:8080/tc/webclient, где hostname-имя компьютера, на котором установлен сервер JBoss.

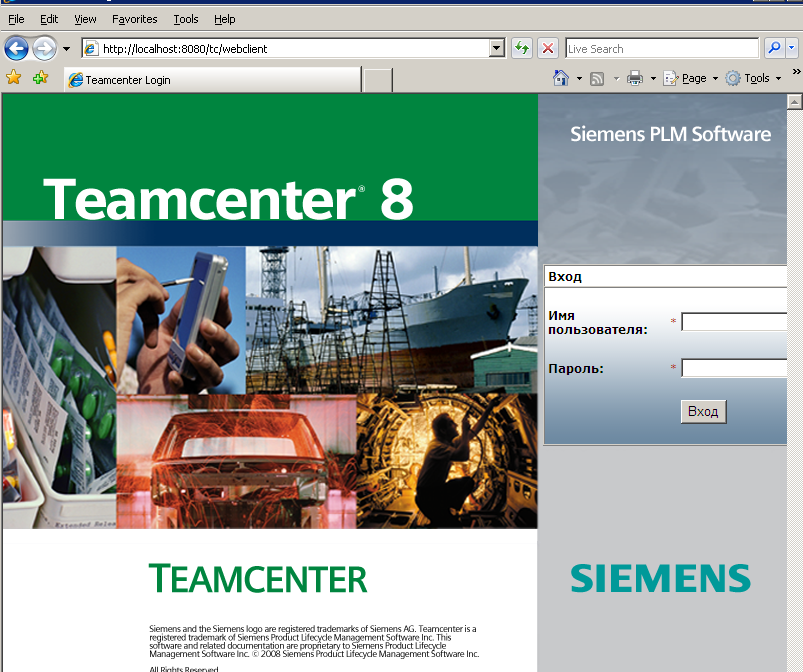

В открывшейся web-странице необходимо ввести имя пользователя и пароль для доступа в рабочую среду Teamcenter (Рисунок 4.4.1).
Рисунок 4.4.1- Проверка работоспособности web-клиента

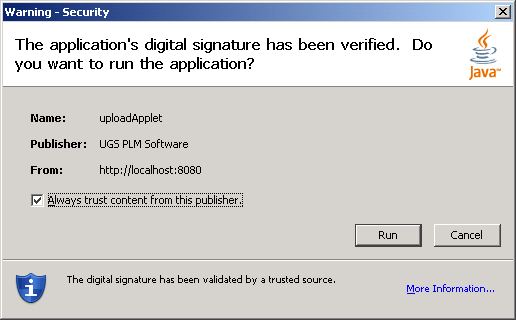

Во время первого запуска web-клиента возможно появление информационного окна (Рисунок 4.4.2). В появившимся окне необходимо нажать Run.
Рисунок 4.4.2-Информационное окно при первом запуске web-клиента
4.5 Создание сервера дистрибьюции.
Необходимо запустить менеджер web-приложений (insweb.bat).
В открывшимся диалоговом окне необходимо выбрать пункт Копировать ICDs и скопировать ICD-файлы, находящиеся в директории <ROOT_DIR>\otw_cdrom\icd.
В диалоговом окне менеджера web-приложений необходимо выбрать пункт Добавить.
В открывшимся диалоговом окне необходимо задать имя создаваемого web-приложения, установочную директорию, тип и компоненты устанавливаемого решения (Рисунок 4.5.1).

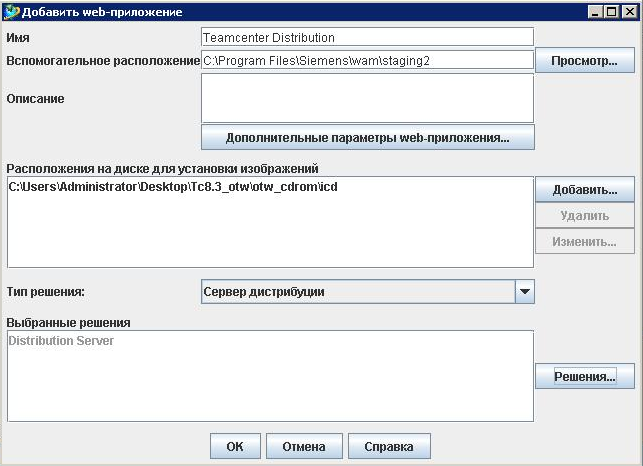

Рисунок 4.5.1-Установка сервера дистрибьюции
Параметры сервера дистрибьюции задаются по умолчанию (Рисунок 4.5.2).

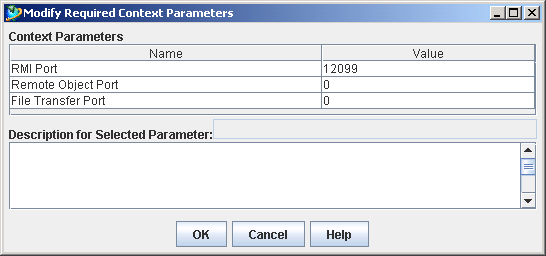

Рисунок 4.5.2- Задание параметров сервера дистрибьюции
4.6 Создание и развертывание экземпляра сервера дистрибьюции.
Необходимо запустить менеджер web-приложений (insweb.bat).
В диалоговом окне менеджера web-приложений необходимо выбрать пункт Добавить.
В открывшимся диалоговом окне необходимо задать имя создаваемого web-приложения, установочную директорию, тип и компоненты устанавливаемого решения (Рисунок 4.6.1).

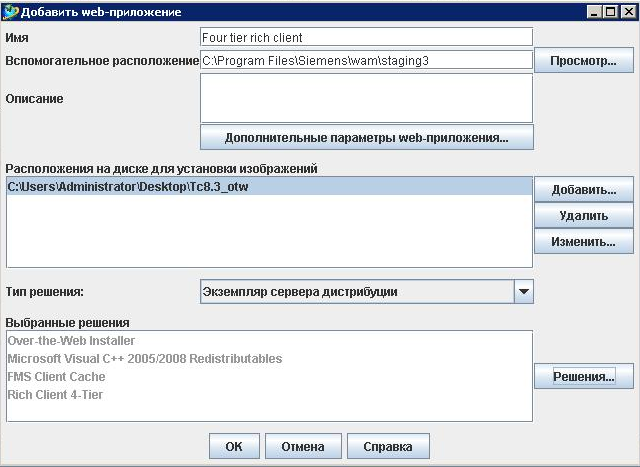

Рисунок 4.6.1- Установка компонентов экземпляра сервера
дистрибьюции

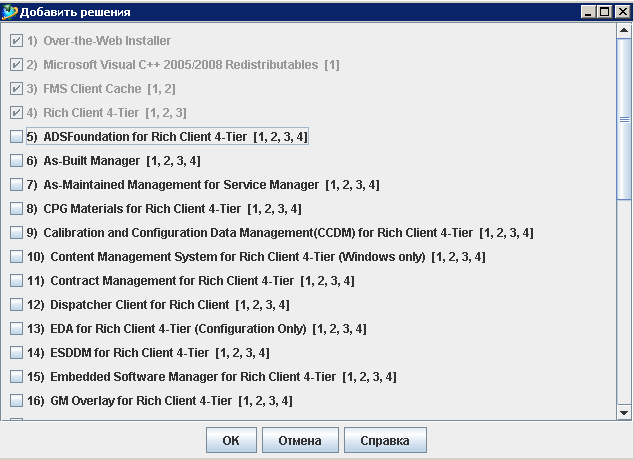

В качестве программных компонентов устанавливаются Over-to-Web Installer (используется для установки «толстого» клиента на клиентскую машину), Rich client 4-tier и FMS Client Cache (кэширование данных на стороне клиента) (Рисунок 4.6.2).
Рисунок 4.6.2- Установка компонентов экземпляра сервера
дистрибьюции
Для установки экземпляра сервера дистрибьюции необходимо задать значения для следующих параметров (Рисунок 4.6.3):
RMI Port (должен совпадать с номером порта, указанного при установке сервера дистрибьюции);
Windows location (директория установки экземпляра сервера дистрибьюции);
RichClientHelpWebServer (web-сервер, на который устанавливается online-справка);
RichClientHelpLocation (расположение online-справки на web-сервере).

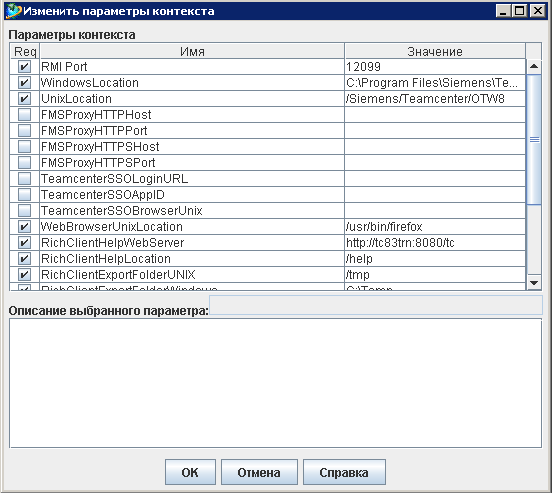

Рисунок 4.6.3-Настройка параметров экземпляра сервера дистрибьюциии
В таблице ParentFSCAddressTable задаются параметры (имя хоста, порт и протокол), необходимые для подключения к FSC-серверу (Рисунок 4.6.4).

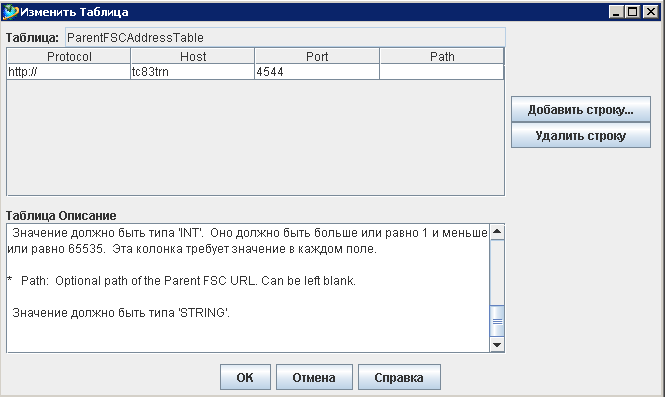

Рисунок 4.6.4-Настройка параметров для подключения к FSC- серверу
В таблице HTTPServerTable задаются параметры (URI и имя хоста), необходимые для подключения к web-серверу (Рисунок 4.6.5).

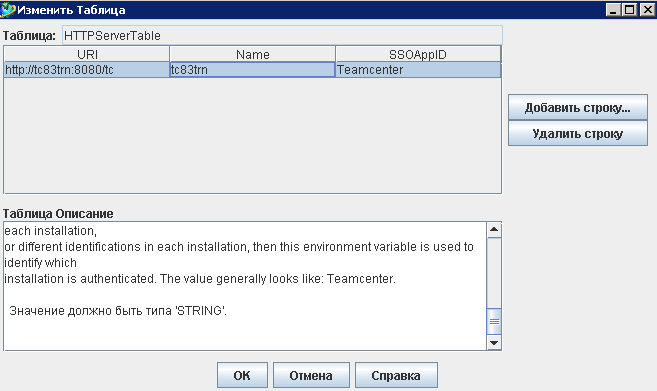

Рисунок 4.6.5-Настройка параметров для подключения к web-серверу
Развертывание экземпляра сервера дистрибьюции для инициализации «толстого» клиента осуществляется на сервере JBoss.
Необходимо в установочной директории экземпляра сервера дистрибьюции (ROOT_DIR\webapp_root) создать папку WEB-INF, а также дочерние папки WEB-INF\lib и WEB\classes. В папке WEB-INF создается xml-файл с содержанием:
<web-app> <display-name>OTW Installation</display-name> </web-app>
Содержимое папки webapp_root упаковывается в ZIP-архив, а затем архив необходимо переименовать на otw.war.
Архив otw.war необходимо скопировать в директорию сервера JBoss ROOT_DIR/server/default/deploy.
Для установки «толстого» клиента необходимо, чтобы были запущены менеджер серверов и rmi registry.
В адресной строке web-браузера необходимо ввести адрес http://hostname:8080/otw/otwweb/otw.html, после чего начнется установка «толстого» клиента (Рисунок 4.6.6).

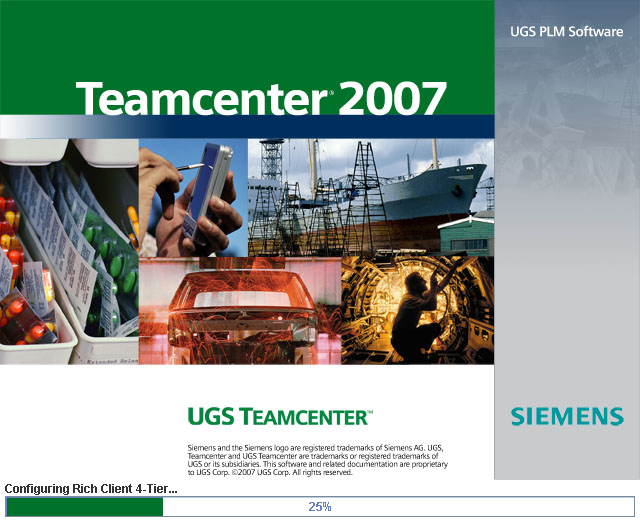

Рисунок 4.6.6-Процесс установки «толстого» клиента
Во время установки «толстого» клиента возможно появление информационного сообщения об установке системной переменной, значением которой является путь к директории FMS client cache (Рисунок 4.6.7).

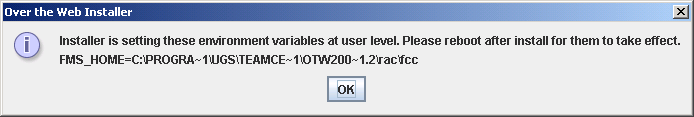

Рисунок 4.6.7-Информационное сообщение об установке системной переменной
