3.2 Установка менеджера серверов на j2ee-платформе.

• Необходимо запустить Teamcenter Environment Manager ( Пуск ПрограммыTeamcenter 8Environment Manager).

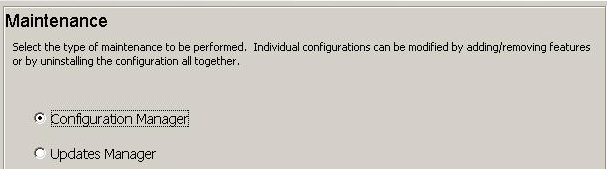

• В диалоговом окне Maintenance необходимо выбрать пункт Configuration Manager (Рисунок 3.2.1).

Рисунок 3.2.1-Выбор Configuration Manager.

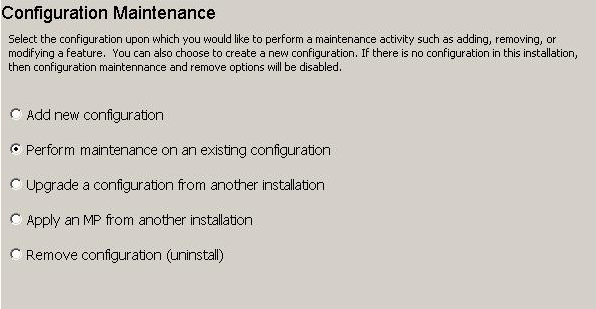

• В диалоговом окне Configuration Maintenance необходимо выбрать пункт Perform maintenance on an existing configuration (Рисунок3.2.2).

Рисунок 3.2.2- Модификация существующей конфигурации

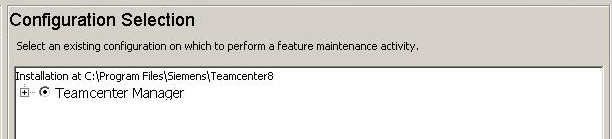

• В диалоговом окне Configuration Selection необходимо выбрать ранее созданную конфигурацию корпоративного сервера (Рисунок 3.2.3).

Рисунок 3.2.3- Выбор ранее созданной конфигурации корпоративного сервера

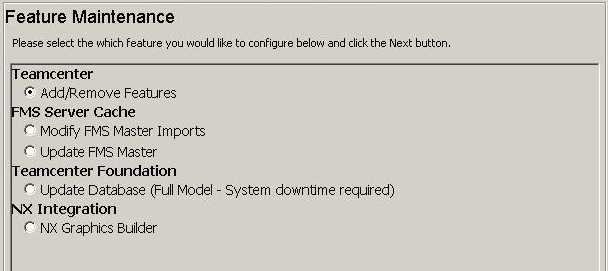

• В диалоговом окне Feature Maintenance необходимо выбрать пункт Add/Remove Features (Рисунок 3.2.4)

Рисунок 3.2.4- Добавление опций установки

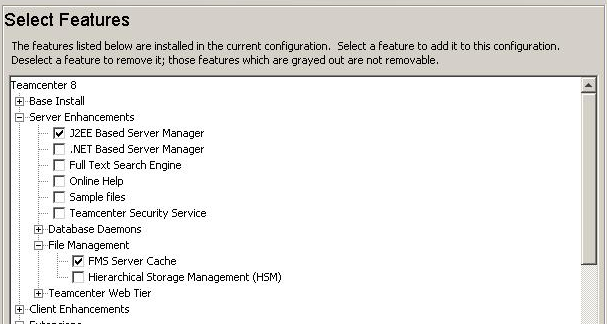

• В диалоговом окне Select Features необходимо выбрать пункт J2EE Based Server Manager (Рисунок 3.2.5).

Рисунок 3.2.5- Выбор инсталляции Менеджера серверов

• В диалоговом окне Teamcenter Administrative User необходимо вести пароль администратора системы.

• В диалоговом окне TcServer Character Encoding Settings необходимо выбрать тип кодировки символов (рекомендуемая кодировка cl8mswin1251), которая будет использоваться при подключении к базе данных.

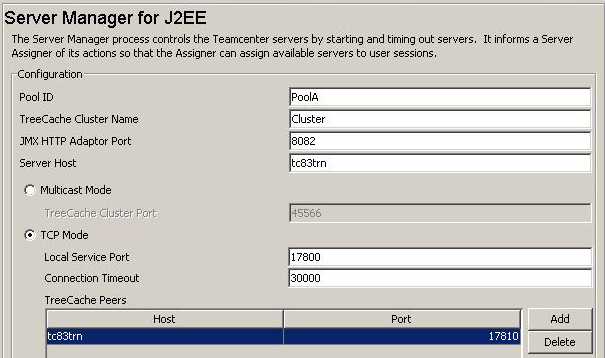

• В диалоговом окне Server Manager for J2EE Server Manager необходимо задать параметры конфигурации Менеджера серверов (Рисунок 3.2.6). Рассмотрим данные параметры подробно.

Pool ID- имя пула серверов по управлением менеджера серверов;

TreeCache Cluster- имя кластера серверов (кластер может содержать несколько пулов серверов);

Server Host- имя хоста, на котором запущен менеджер серверов;

Local Service Port- номер порта, на котором работает менеджер серверов;

JMX HTTP Adaptor Port- номер порта, на котором работает встроенный Jboss сервер;

TreeCache Peers- имя хоста и номер порта для web-серверов, которыми управляет менеджер серверов.

Рисунок 3.2.6-Задание параметров Менеджера серверов

• В диалоговом окне Server Manager for J2EE Performance Tuning задаются настройки для серверов, управляемых Менеджером серверов (Рисунок 3.2.7). Рассмотрим параметры настройки подробнее.

Max Servers in Sub-Pool- количество серверов в пуле;

Min Warm Servers- количество серверов, готовых к запуску.

Рисунок 3.2.7-Задание настроек для серверов

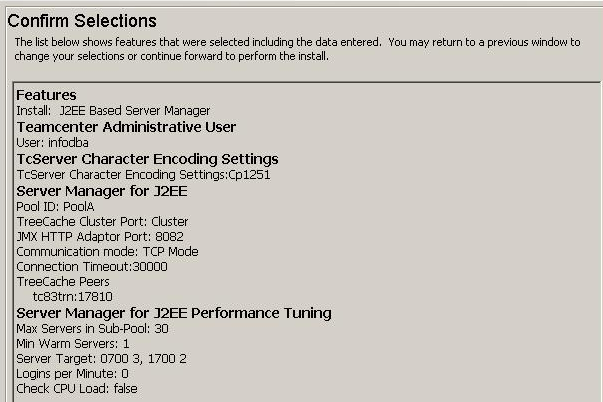

• В диалоговом окне Confirm Selection представлен общий обзор устанавливаемых компонентов и настроек, выполненных на предыдущих этапах (Рисунок 3.2.8).

Рисунок 3.2.8- Общий обзор параметров установки.

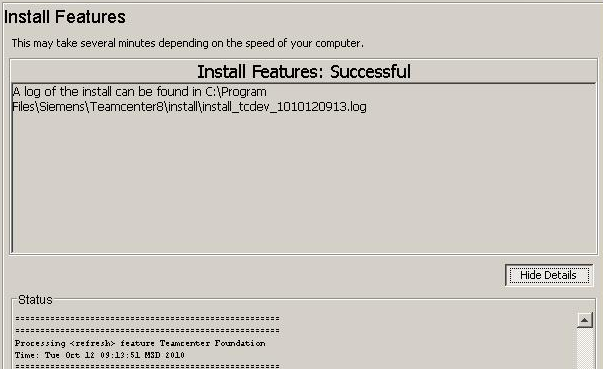

• В диалоговом окне Install Features отображается ход выполнения процесса установки (Рисунок 3.2.9). Детальное выполнение установки можно просмотреть, выбрав пункт Show Details.

Рисунок 3.2.9- Ход выполнения процесса установки
