24. Интерфейс микропроцессора с системной шиной.

Многомагистральная структура МПС.

На рис. 1 приведена трехмагистральная структура, называемая также структурой с раздельными системными шинами. Адресное пространство данной структуры представляет собой не перекрывающиеся адресные пространства ПЗУ, ОЗУ и УВВ.

Адрес 1000h имеется в каждом из этих пространств. Подобную структуру имеют высокопроизводительные сигнальные процессоры (специализированные процессоры для обработки сигналов), а также мощные RISC-процессоры. Реализация многомагистральной архитектуры свойственна однокристальным системам, т.к. вывод многих шин из корпуса микроконтроллера сопряжен с техническими сложностями.

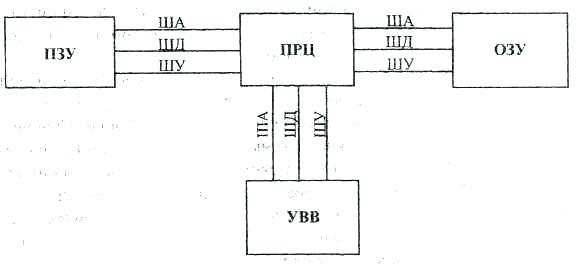

Рис. 1. Структура с раздельными системными шинами

Одномагистральные структуры.

Многие системы требуют возможности расширения имеющегося объема памяти за счет подключения к микропроцессору внешней памяти. Многомагистральные структуры не подходят для этой цели, поскольку требуют значительного увеличения количества выводов процессора, и усложнения схемы сопряжения шин с подключаемой памятью (нагрузочная способность, синхронизация и т.д.). В этом случае широко распространены одномагистральные структуры

25. Интерфейс с главной памятью системы (организация системы памяти).

19_Организация памяти.doc (??)

26. Ввод-вывод в порты МПС. Импульсы выбора устройств и их использование в электронных схемах.

09_Организация ввода-вывода.doc

27. Проблемы, возникающие при взаимодействии микроЭВМ с внешними устройствами.

…

29. Взаимодействие с устройствами ввода-вывода с помощью флажков:

• Условный ввод-вывод с использованием флага.

• Условный ввод-вывод с использованием семафора.

• Выбор метода ввода-вывода.

13_Сравнительные характеристики различных способов ВВ.doc

30. Принципы реализации системы прерываний в системах на основе микропро-цессора 8080А.

15_Программируемый контроллер прерываний.doc
