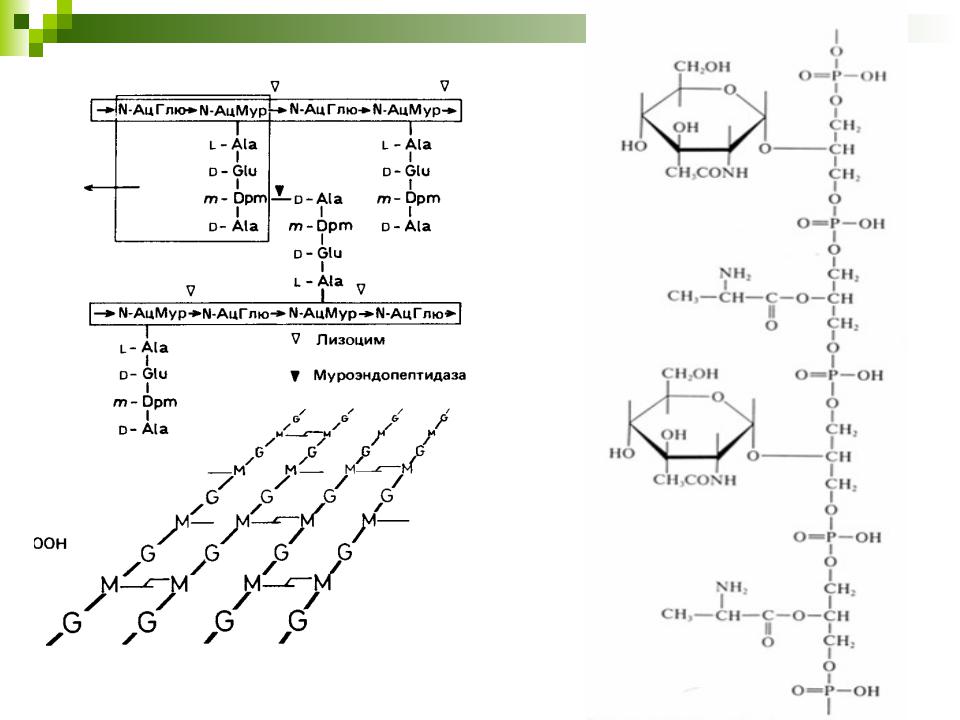

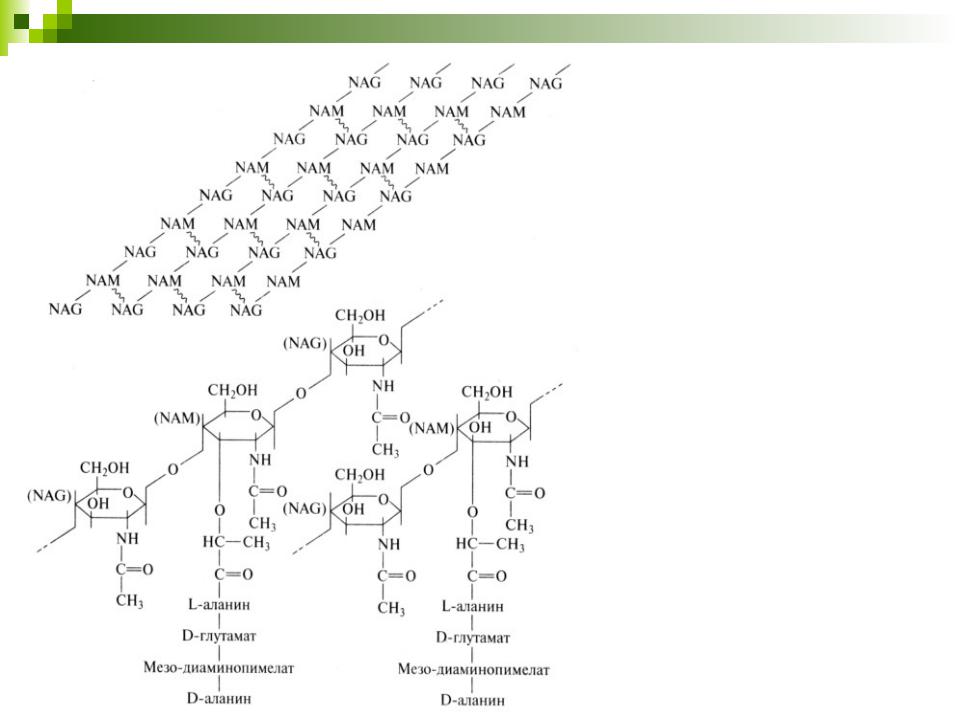

Схема строения пептидогликана (муреина). NAG – N-цетилглюкозамин, NAM – N-ацетилмурамовая кислота
Структурная формула глицеринтейхоевой кислоты. Содержит чередующиеся остатки D-аланина и N-ацетилглюкозамина

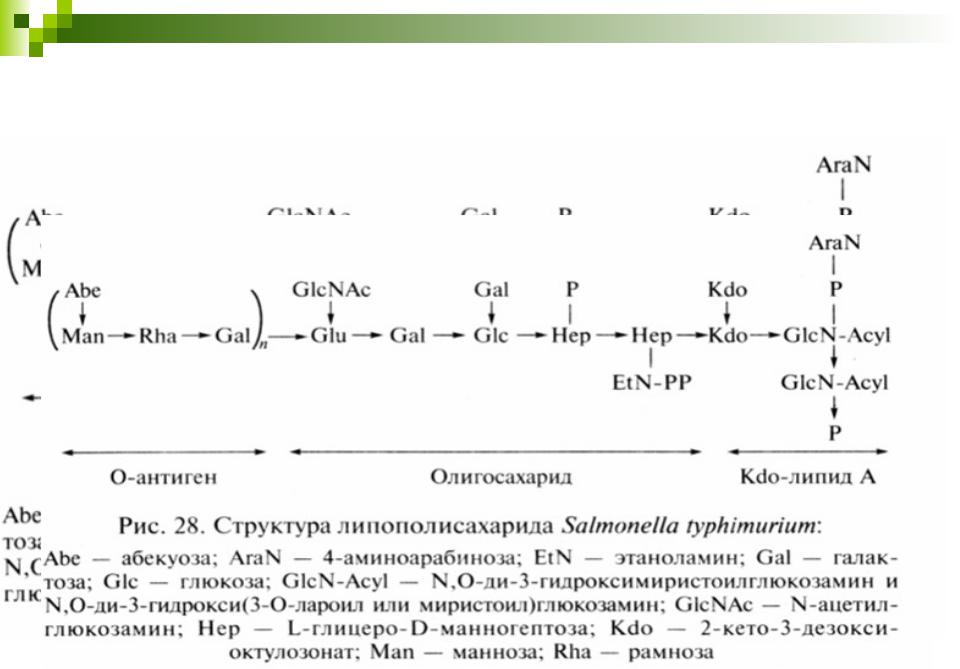

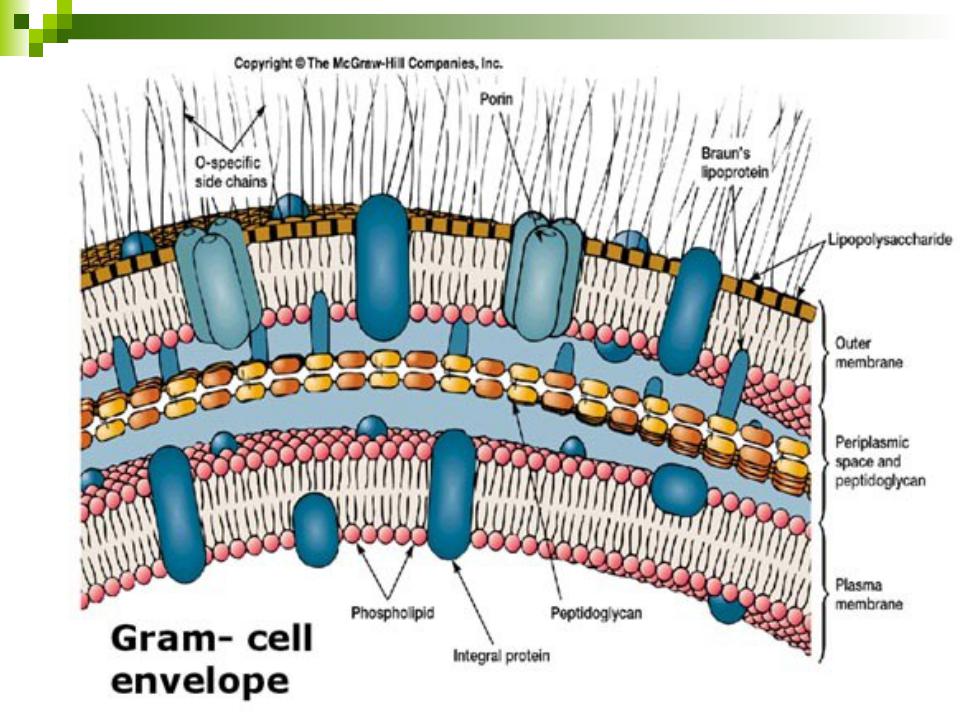

Структура липополисахарида Salmonella typhimurium

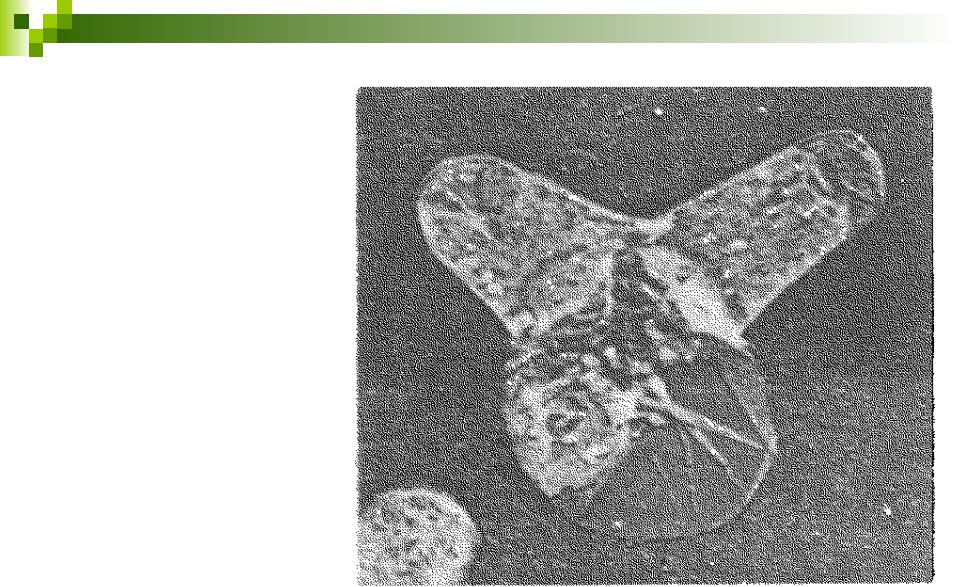

Клетка Escherichia coli
после обработки пенициллином (100ед.
на 1 мл питательной среды, 90 мин). Увеличение х9000.

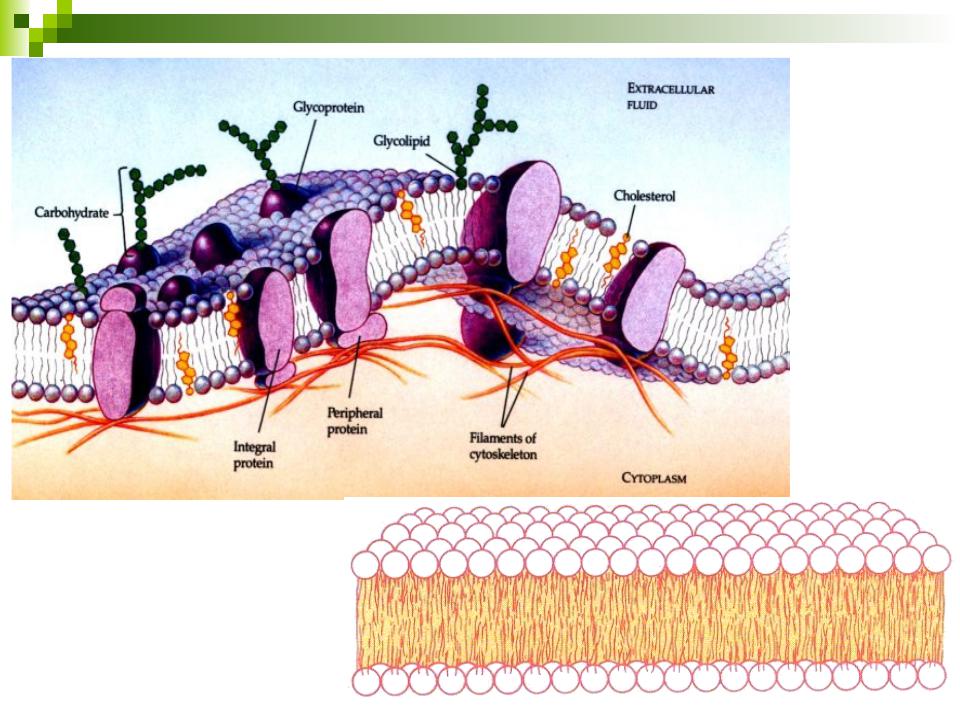

Схема ЦПМ бактерий с различными мембранным и белками
Схема устройства липидного бислоя

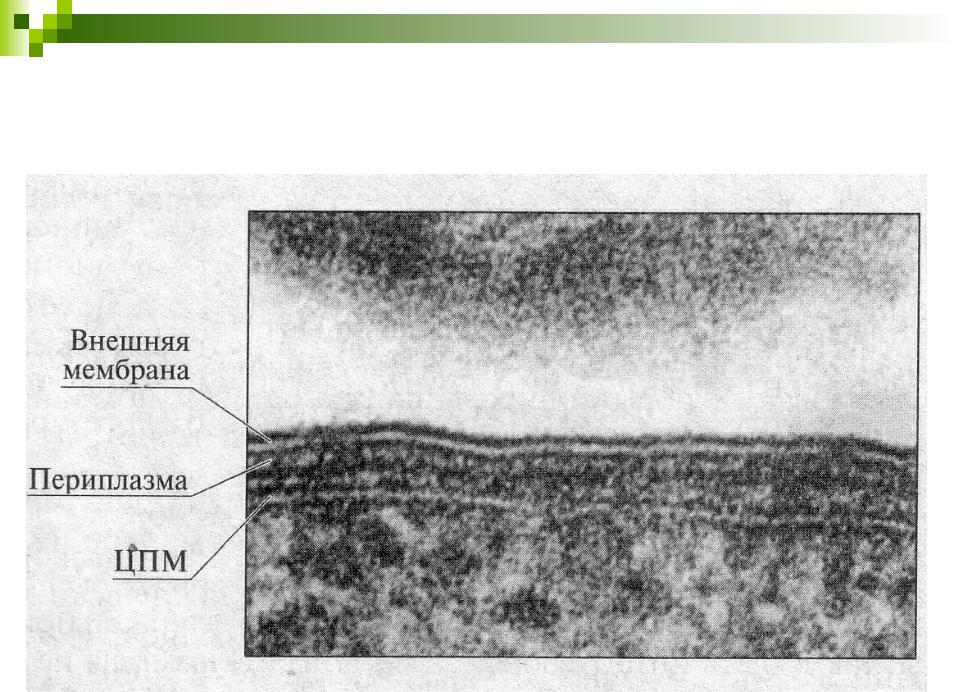

Электронная фотография тонкого среза клетки Aeromonas salmonicida
Электронная микрофотография сколов поверхности замороженной клетки
Aeromonas salmonicida. Поверхность клеточной мембраны с многочисленными впячиваниями мембранных белков

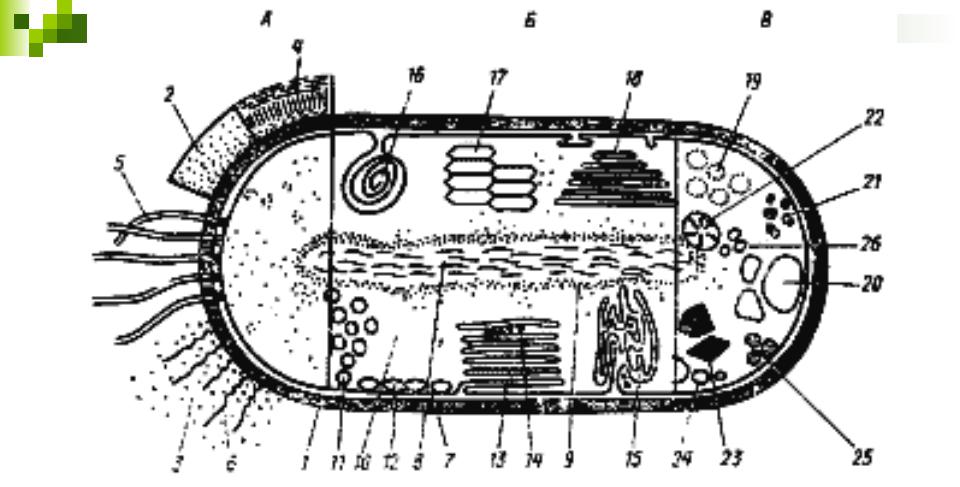

А — поверхностные клеточные структуры и внеклеточные образования: 1 — клеточная стенка; 2 — капсула; 3 — слизистые выделения; 4 — чехол; 5 — жгутики; 6 — ворсинки; Б — цитоплазматические клеточные структуры: 7 — ЦПМ; 8 — нуклеоид; 9 — рибосомы; 10 — цитоплазма; 11 — хроматофоры; 12 — хлоросомы; 13 — пластинчатые тилакоиды; 14 — фикобилисомы; 15 — трубчатые тилакоиды; 16 — мезосома; 17 — аэросомы (газовые вакуоли); 18 — ламеллярные структуры; В — запасные вещества: 19 — полисахаридные гранулы; 20 — гранулы поли-b-оксимасляной кислоты; 21 — гранулы полифосфата; 22 — цианофициновые гранулы; 23 — карбоксисомы (полиэдральные тела); 24 — включения серы; 25 — жировые капли; 26 — углеводородные гранулы (по Schlegel, 1972)

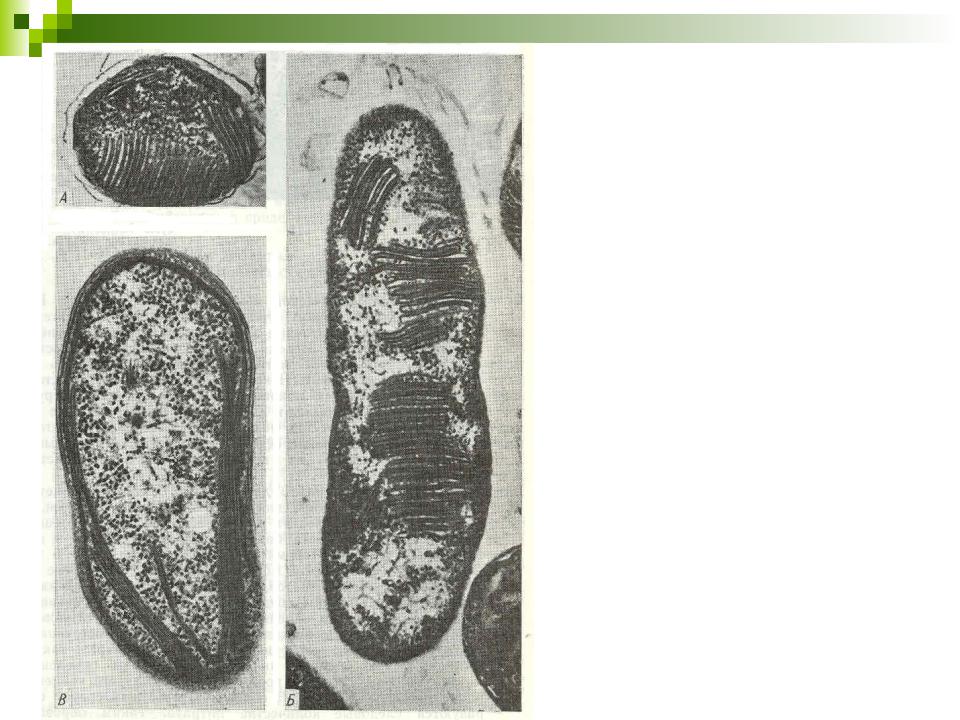

Электронные микрофотографии тонких срезов клеток трех облигатных метилотрофов. Мембранные системы двух типов, характерные для этих организмов.
A. Methylococcus; мембранная система типа I (в виде стопки тонких дисков) (x45900). Б. Methylomonas;
мембранная система типа I (x 22 900). В. Methylosinus; мембранная система типа II (парные мембраны, обычно идущие по периферии цитоплазмы параллельно цитоплазматической мембране) (x45900)
[Davies S. L., Whittenbury R. Fine structure of methane and other hydrocarbonutilizing bacteria, J. Gen. Microbiol., 61, 227 (1970)]
