4.2. Пту с промежуточным перегревом пара
Промежуточный
(вторичный) перегрев пара используется
для повышения степени сухости пара в
последних ступенях турбины, а также для
повышения термического КПД ПТУ. Первый
эффект имеет место всегда, а второй
(повышение
)
– только при условии, что средняя
температура подвода теплоты в цикле
2-7-8-9-2,
дополняющем
базовый
цикл Ренкина,
выше средней температуры подвода теплоты
в базовом цикле 1-2-3-4-5-6-1
(см. рис.4.2). Проверим это утверждение
путем расчета и анализа соответствующего
цикла.
Задача. В паротурбинной установке, работающей при начальних параметрах пара p1 = 6,0 МПа и t1 = 600 °С, используется промежуточный перегрев пара при давлении 0,6 МПа до температуры 550 °С. Давление пара в конденсаторе р2 = 0,004 МПа.
Изобразить принципиальную схему установки и цикл на энтропийных и p,v диаграммах. Определить термический КПД установки, удельные расходы пара, теплоты и топлива, а также мощность установки с учётом работы насоса, если часовой расход пара составляет 950 кг/час.
Сделать вывод об изменении КПД установки и условий работы последних ступеней паровой турбины по сравнению с соответствующим циклом Ренкина. Задачу решить с помощью таблиц свойств воды и водяного пара.
Решение
На рис. 4.2. цикл 1-7-8-9-3-4-5-6-1 является циклом с промежуточным перегревом пара. Точка 2 не является его характерной точкой, а относится к базовому циклу Ренкина, рассмотренному в предыдущей задаче и с которым сравнивается исследуемый. Поскольку начальные параметры пара и его давление в конденсаторе совпадают с данными предыдущей задачи, термодинамические свойства воды и пара в точках 1, 2, 3, 4, 5, 6 такие же, как и ранее определённые. Поэтому для расчета и анализа данного цикла достаточно дополнительно определить свойства в точках 7, 8, 9.

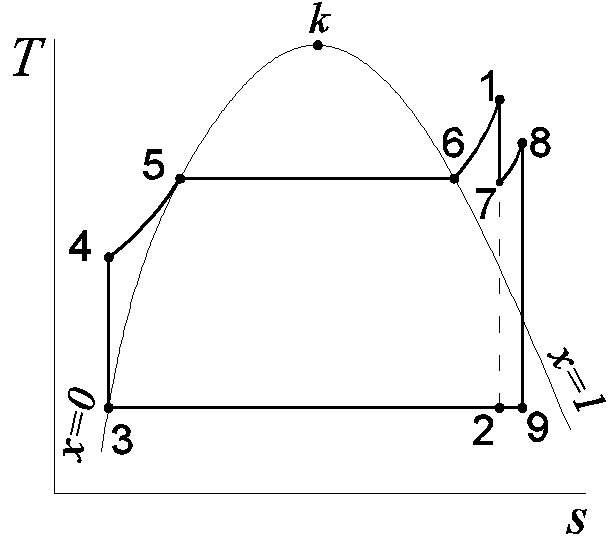

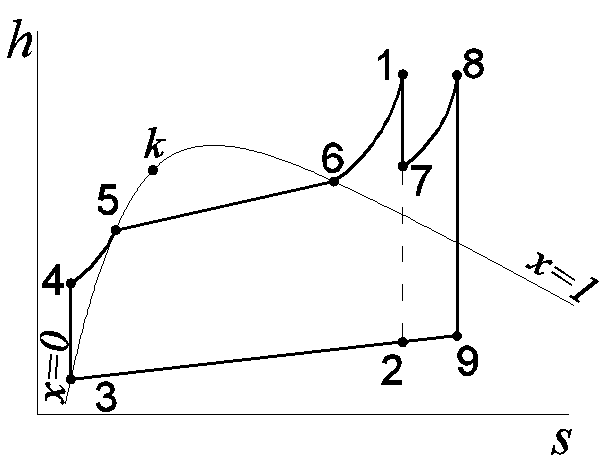

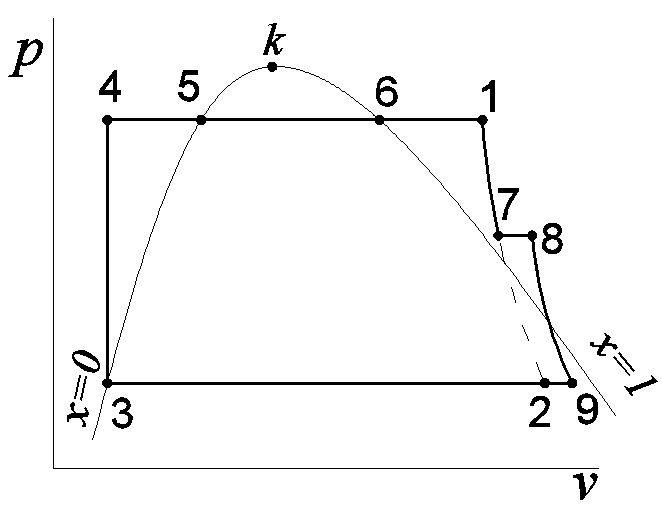

Рис.4.2. Принципиальная схема и термодинамический цикл ПТУ
С промежуточным перегревом пара

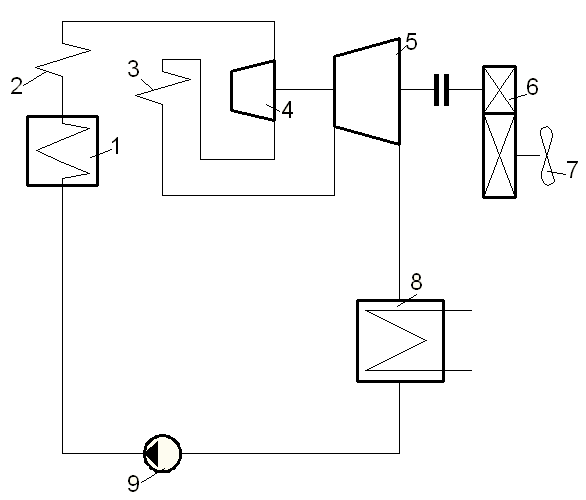

обозначения на схеме: 1 – паровой котел; 2 – первичный пароперегреватель;
3 - вторичный (промежуточный) пароперегреватель; 4 – турбина высокого давления ТВД; 5 – турбина низкого давления ТНД; 6 – редуктор: 7 – гребной винт; 8 – конденсатор; 9 – питательный насос;
обозначения на диаграмме: 1-7 – адиабатный процесс расширения пара в ТВД, 7-8 – изобарный процесс вторичного (промежуточного) перегрева пара, 8-9 – адиабатный процесс расширения в ТНД, 9-3 – изобарно изотермический процесс отвода теплоты в окружающую среду (конденсация), 3-4 – адиабатно изохорный процесс «сжатия жидкости» питательным насосом, 4-5-6-1 – изобарный процесс подвода теплоты, в том числе: 4-5 – изобарный процесс подвода теплоты к обычной жидкости для нагрева её состояния насыщения, 5-6 – изобарно изотермический процесс подвода теплоты к насыщенной жидкости (процесс парообразования), 6-1–изобарный процесс первичного перегрева пара.
Точка 7
Используя условие p7 = 6 бар, и s7 = s1 = 7,1673 кДж/(кг·К), по [3] табл. III, стр.95 рассчитываем коэффициент интерполяции
.
Тогда энтальпия пара в точке 7
.
Точка 8
Из условия p8 = p7 = 6 бар, и t8 = 550 °С по [3] табл. III, стр.95: определяем значения h8 = 3590,8 кДж/кг и s8 = 8,1382 кДж/(кг·К).
Точка 9
Из условия s9 = s8 = 8,1382 кДж/(кг·К) и p9 = р2 = 0,04 бар, рассчитываем степень сухости влажного пара в точке 9
,
где значения s'' и s' взяты по [3], стр. 62 (либо из «дисплейного окошка» изобары р = 0,04 бар)
Тогда энтальпия влажного пара
.
Термический КПД исследуемого цикла с учётом работы насоса lн= 6,02 кДж/кг (см. предыдущую задачу):
.
Удельный расход пара на 1 кВт·ч
.
Удельный расход теплоты
.
Удельный расход топлива
.
Мощность установки
.
Относительное повышение термического КПД цикла установки с промежуточным перегревом пара по сравнению с базовым циклом Ренкина, данные для которого приведены на стр. 85-86 настоящего пособия.
.
Относительное уменьшение удельного расхода пара по сравнению с базовым циклом Ренкина
.
Относительное уменьшение удельного расхода теплоты по сравнению с базовым циклом Ренкина
.
Относительное уменьшение удельного расхода топлива по сравнению с базовым циклом Ренкина
.
Относительное увеличение удельной работы 1 кг пара по сравнению с базовым циклом Ренкина
.
Вывод: условия работы последних ступеней ПТУ благодаря промежуточному перегреву пара улучшились, так как влажность пара значительно уменьшилась (до 4,2 %) по сравнению с соответствующей характеристикой базового цикла Ренкина (16,2 %). Термический КПД увеличился на 4,38 %, что обусловило соответствующие уменьшения расходов теплоты и топлива.
