20.Геометрические характеристики лопаток ступени турбины турбобура.
Для характеристики профиля лопасти применяют следующие термины: средняя линия профиля — кривая, проведенная через центр окружностей, вписанных в профиль; хорда профиля b — проекция профиля на касательную к двум точкам вогнутой его стороны; вогнутость профиля f — расстояние от хорды до вершины средней линии.
Геометрические
элементы решетки лопастей: ось решетки
— линия, проведенная через сходственные
точки профилей; шаг решетки
где r
— радиус развернутого на плоскость
цилиндрического сечения; zл
— число лопастей; относительный шаг
l-ширина
решетки s
- осевая высота профиля; угол установки
профиля b
— угол наклона хорды к оси решетки.
Направления входной и выходной кромок профиля определяются углами наклона касательных 1л и 2л, проведенных в крайних точках к средней линии профиля.
При изучении
рабочего процесса в турбинах применяют
следующие обозначения средних углов
потока в рассматриваемом цилиндрическом

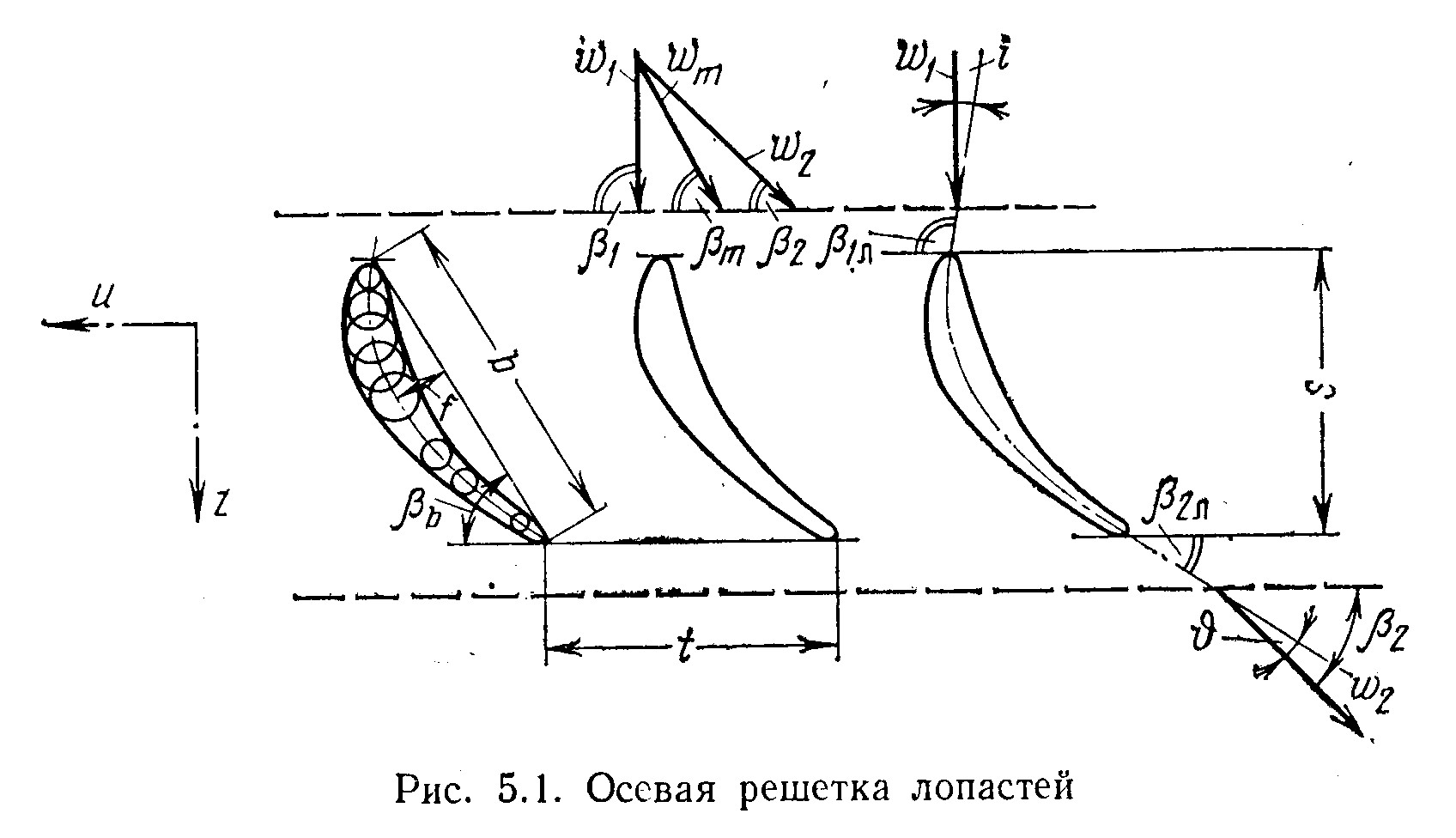

сечении (см. рис. 5.1). Угол входа 1
— между вектором скорости на входе w1
и осью решетки; угол выхода 2
— между вектором скорости на выходе w2
и осью решетки. Разность этих углов 1
- 2
называется углом поворота потока в
решетке. Угол атаки I=1л
- 1
- между направлением входной кромки
профиля и вектором w1.
При нулевом угле атаки вход потока в
решетку безударный. Угол отклонения
= 2л
- 2
— между направлением выходной кромки
профиля и вектором w2.
Средневекторная скорость 3
21. Что такое коэффициент осевой скорости турбины турбобура и какие параметры он связывает?
Коэффициент осевой скорости равен отношению высоты полигона к верхнему основанию:
Формулу (5.1) дополним связью с углами наклона средневекторных скоростей m и m:
(5.3)

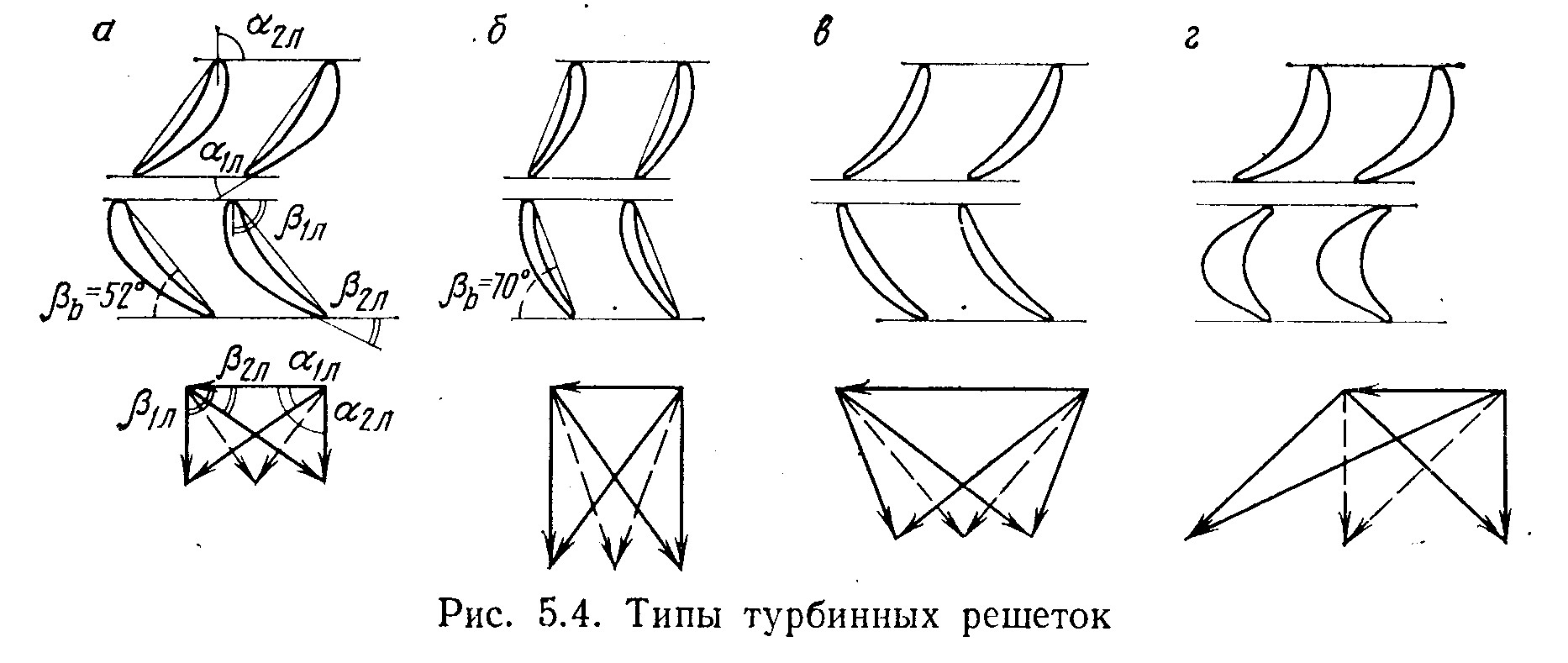

Отсюда видно, что возрастанию коэффициента осевой скорости сопутствует увеличение углов наклона средневекторных скоростей wm и cm и углов установки профилей (рис. 5.4, а и б).
При заданных
размерах турбины l
и D
коэффициент
характеризует соотношение между расходом
жидкости и частотой вращения в безударном
режиме. При одинаковых расходах жидкости
более тихоходной турбиной будет та, у
которой углы установки профилей больше.
Если же скорость вращения вала одинаковая,
то «многолитражная» турбина имеет
повышенный
по сравнению с «малолитражной».
22. Что такое коэффициент активности турбины турбобура. Как изменяется нагрузка на статор и ротор в зависимости от коэффициента активности?
Коэффициент активности равен отношению тангенциальной проекции средневекторной абсолютной скорости к окружной скорости:
ma=cmu/uб.
Вместо него применяют также коэффициент реактивности mr=wmu/uб, причем ma+mr=1. Любая из этих величин служит показателем разнообразия (неодинаковости) потока в статоре и роторе. При ma=mr=0,5 полигон скоростей симметричный, а решетки статора и ротора одинаковы, как оригинал и его зеркальное изображение (рис. 5.4, в). В таких симметричных решетках поток жидкости в статоре и роторе идентичен, т. е. в соответствующих точках с = w и, в частности, c1=w2; с2=w1; cm=wm.
Кроме того, 1=2 и 2=1 Условие (5.1) одновременного безударного входа в статор и ротор выполняется автоматически. Равенство с=w означает, во-первых, что относительно соответствующих точек профилей жидкость движется в статоре и роторе с одинаковой скоростью, что обусловливает одинаковый износ лопастей, когда в жидкости содержатся абразивные частицы. Во-вторых, обеспечивается равенство перепадов давления в статоре pc и в роторе pр, вытекающее из уравнения Бернулли. Поэтому общий перепад давления в ступени делится пополам:
При ma> 0,5 решетки и соответствующие им турбины называются активными, а при ma< 0,5— реактивными. Гидромеханическая нагрузка (относительные скорости, перепады давления) статора интенсивнее в активных турбинах, а ротора — в реактивных. Частный случай ma= 1 относится к чисто активным решеткам. Треугольник средневекторных скоростей прямоугольный, причем вектор wm вертикальный, 2=-1, профили ротора симметричны относительно оси его решетки (рис. 5.4, г). Чтобы в середине канала ротора не расширялась струяи ширина межлопастного канала оставалась постоянной, лопасти ротора утолщены. Давление жидкости по длине каналов в ступени ротора остается неизменным (pp = 0), так как значение скорости w не меняется. Таким образом, p=pc, т. е. весь перепад давления осуществляется в статоре.
Случай ma=0, mp=1 относится к чисто реактивным решеткам. Треугольник средневекторных скоростей прямоугольный, но в этом случае wm>cm. Очертания профилей такие же, как у чисто активной решетки, только решетки статора и ротора как бы поменялись местами. Давление жидкости в статоре постоянное (pc = 0), весь перепад давления приходится на ротор: p=pp. Чисто реактивные турбины в практике не используют.
