1. Создание конфигурации маршрутизации:

   0. Изменение и создание конфигурации маршрутизатора можно в режиме глобального конфигурирования, вход в который реализуется и привилегированного по команде conf t:

Router>ena

Router#conf t

Router(config)#

0. В глобальном режиме производятся изменения , которые затрагивают маршрутизатор в целом.. Например в этом режиме можно установить имя маршрутизатора командой hoshname.

1. В данном режиме можно установить пароли на маршрутизаторе.

0. 3. Конфигурирование интерфейсов

1. 3.1 Конфигурирование интерфейсов происходит в режиме детального конфигурирования, в который осуществляется переход командой interface. Например при конфигурации FastEthernet 0/0 используется команда:

2.

3. 3.2 По умолчанию все интерфейсы выключены. Включение интерфейсов происходит командой no shutdown.

4. 3.3 Конфигурацию интерфейса можно просмотреть при использовании команд show interfaces и shou running-config ( sh int и sh run). Используются эти команды в привилегированном режиме.

5.

6. 3.4 Из распечатки следует что MAC адрес интерфейса FastEthernet 0/0 – 0000. 0с59.5b01, IP – адрес – 192.168.10.1, 24 означает маску 255.255.255.0, максимальный размер кадра 1500 байт, ширина полосы пропускания 100Мбит/с (BW 100000 Kbit), задержка 100 мкс (DLY 100 usec), надежность (rely 255/255), минимальная загрузка (load 1/255).

8. 3.5 Выпишите свои данные из распечатки.

0. 4. Конфигурирование последовательного интерфейса:

4.1 При конфигурировании последовательно интерфейса, например s0/0 маршрутизатора А, задается не только IP –адрес, но и скорость передачи данных в битах в секунду с помощью команды clock rate:

0.

1. На втором маршрутизаторе:

3.

5. 1 Настройка протокола RIP:

0. 6. Тестирование маршрутизаторов:

1. 6.1 Для тестирования маршрутизаторов используется команда ping:

2.

3. 6.2 Примерный результат:

4.

5. Значки !!!!! означают, что связь между маршрутизаторами удовлетворительная, 100% запросов и ответов переданы без искажений.

15. Контрольные вопросы:

    1. Какие режимы конфигурирования маршрутизаторов существует? Запишите эти режимы и воды приглашения.

    2. Выпишите основные команды и их назначение.

ПРИЛОЖЕНИЕ:

Существует четыре режима конфигурирования маршрутизаторов:

Приглашение	Описание
Router>	Пользовательский режим
Router#	Привилегированный режим
Router(config)#	Глобальный режим конфигурирования
Router(config - mode)#	Режим детального конфигурирования

Пользовательский режим используется для просмотра состояния устройств, а также для перехода в привилегированный режим.

Практическая работа № 15

Наименование: Создание и использование виртуальных локальных сетей с помощью оборудования Cisco

1. Цель: Научиться проводить конфигурирование сетей на коммутаторах серии 2900 в среде Cisco Packet Tracer.

2. Литература:

2.1 Сети и системы передачи информации на базе коммутаторов и маршрутизаторов Cisco: Учебное пособие/ Н.Н. Васин, Самара: ПГАТИ, 2008, 230с.

2.2 Хилл, Брайан. Полный справочник по Cisco.: пер. с англ. –М.: издательский дом «Вильямс», 2009. – 1088 с.: ил. – Парал. тит. англ.

3. Содержание отчета:

3.1 Наименование и цель работы

3.2 Выписать основные команды и их назначение. Ответ оформить в виде таблицы:

Команда	Действие

3.3 При просмотре своей конфигурации выписать какие интерфейсы входят в каждую VLAN

3.4 Ответы на контрольные вопросы

3.5 Вывод о проделанной работе

4. Задание:

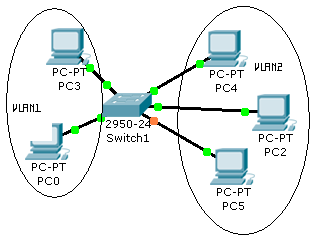

4.1 Соберите схему, предложенную на рисунке.

4.2 Необходимо на коммутаторе сконфигурировать две VLAN. Во VLAN1 должны входить два ПК (назначаются два интерфейса), во VLAN2 входят три ПК (назначаются три интерфейса).

4.3 Просмотреть полученную конфигурацию.

5. Порядок выполнения работы:

5.1 Запустить программу Packet Tracer, на рабочее поле переместить коммутатор 2950-24. На этом коммутаторе сконфигурируем две виртуальные сети –VLAN2 и VLAN3.

5.2 Для перехода в режим конфигурирования VLAN на коммутаторах серии 2900 используется команда vlan database. Задание номера виртуальной сети производится командой vlan _number. Например:

Прежде чем начать конфигурирование VLAN необходимо войти в привилегированный режим командой enable

5.3 По аналогии сконфигурируйте VLAN3.

5.4 Следующим шагом необходимо назначить VLAN на один или более интерфейсов, например на интерфейс FastEthernet 0/2:

Перед назначением VLAN на интерфейсы необходимо войти в режим конфигурирования командой config t

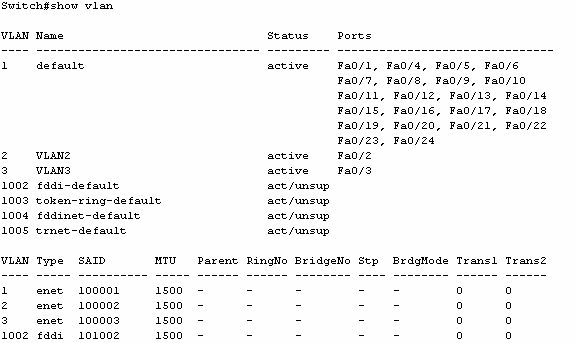

5.5 Полученную конфигурацию можно просмотреть с помощью команды show vlan или show vlan brief.

Например:

5.6 Для удаления виртуальной сети с какого-либо интерфейса производится командой
