5.6 Добавление второго маршрутизатора с подключенной сетью

5.6.1. Аналогично пунктам 5.1-5.5 создайте еще две локальные сети, соединенные между собой через маршрутизатор.

5.6.2. Проверьте работоспособность созданной сети.

В результате выполнения пунктов 5.1-5.6 Вы должны получить две локальные сети, каждая из которых состоит из двух локальных сетей, соединенных маршрутизатором (см. рис. 2).

Рисунок 2. Результат выполнения пунктов 5.1-5.6

5.7 Соединение маршрутизаторов

5.7.1. Для соединения маршрутизаторов будем использовать последовательное соединение (“Serial”). На выбранных маршрутизаторах отсутствуют соответствующие порты, поэтому подключите к каждому маршрутизаторы по одному последовательному порту “WIC-1T” (см. приложение).

5.7.2. Соедините последовательные порты маршрутизаторов кабелем “Serial DCE” от первого маршрутизатора ко второму.

5.7.3. Настройте IP-адреса последовательных интерфейсов из диапазона 10.0.0.0.

5.7.4. Наведите курсор на последовательное соединение. Для порта последовательного соединения маршрутизатора, около которого появится значок часов, установите параметр “Clock Rate” в 56000.

5.7.5. Настройте маршрутизацию RIP (см. приложение).

5.8 Проверка работы всей сети

5.8.1. Отправьте несколько пакетов через различные маршруты, чтобы определить правильность построения и настройки сети.

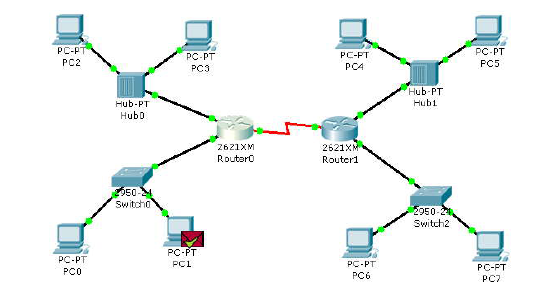

Рисунок 3. Пример результата выполнения практической работы №13

5.9 Определение механизмов работы сети

5.9.1. Закройте Ваш проект, предварительно его сохранив, а затем снова откройте.

2.9.2. Убедитесь, что у Вас не создано пакетов, для чего удалите все существующие пакеты в поле управления созданными пакетами.

5.9.3. Убедитесь, что в окне симуляции у Вас установлены галочки только у протоколов ARP и ICMP.

5.9.4. Очистите ARP таблицы на персональных компьютерах PC1 и PC5.

5.9.5. Отправьте пакет “ping” с компьютера PC1 на компьютер PC5.

5.9.6. Запустите симуляцию.

5.9.7. Проследите изменение таблиц ARP, структуры и информации пакета “ping” и ARP в процессе прохождения пакета “ping” по указанному маршруту.

6. Контрольные вопросы:

6.1 Назначение протокола ARP?

6.2 Назначение протокола ICMP?

6.3 Назначение протокола RIP? Отличия RIPv1 отRIPv2?

ПРИЛОЖЕНИЕ:

1. Описание программы Packet Tracer 5.1

1.1 Общий вид программы Packet Tracer 5.1

Для начала работы выполните следующие действия:

Запустите ярлык программы на рабочем столе. Перед Вами представлено главное окно программы (см. рис. 4.).

Рисунок 4. Общий вид главного окна программы Packet Tracer

На рисунке 4 цифрами обозначены:

1: Область выбора типа сетевого оборудования.

2: Область выбора определенного устройства заданного типа.

3: Область управления созданными пакетами.

4: Область переключения между режимом реального времени и режимом симуляции.

5: Кнопка создания пакета “ping”.

6: Кнопка удаления объекта.

7: Рабочая область.

1.2 Добавление, замена и удаление плат из устройства

Рисунок 5. Вид окна настроек оборудования

На рисунке 5 цифрами обозначены:

1: Внешний вид выбранного устройства.

2: Поле выбора платы, которую можно установить в устройство.

3: Внешний вид выбранной платы.

4: Описание выбранной платы.

Порядок выполнения действий

1. Перетащите выбранный маршрутизатор на рабочую область.

2. Левой кнопкой мыши щелкните по нему. Перед вами появится окно, представленное на рисунке 5.

3. Отключите питание устройства тумблером.

4. Чтобы удалить одну из плат перетащите ее из устройства в поле 2 или 3.

5. Чтобы добавить плату в устройство перетащите ее изображение из поля 3 в соответствующий слот поля 1.

6. Включите питание тумблером.
