25. Расчет железобетонных элементов на действие поперечной силы на основе расчетной модели наклонных сечений.

V_Rd.ct – усилие, воспр.за счёт работы Б над трещиной на растяжение.

L_inc – гориз. заложение диагонал. трещины.

₂6 Расчет ж/б элементов на действие изгибающего момента на основе расчетной модели наклонных сечений_{. обесп-е прочности по наклон. сеч-ям использ. метод предельных усилий базирующийся на независимости действия сил – прочность по наклон. сеч-ям обеспеч-ся отдельным расчётом поч-сти при действии попер. сил и проч-сти при действии изгиб. мом-тов.}

Согласно 2-й формы разруш-я по наклон. сеч-ям при действии M_sd может произ.взаимный поворот частей сеч-я элем-таотносит.мгнов.центра вращения (т.Д), наход.в сж.зоне сеч-я элем-та. Сост.условие прочности относит.дан.точки:

Чаще, чтобы не произв.проверку прочности при действии изгиб. мом-та примен. спец. конструкт. меропр-я, заключ.в обеспеч-и достат. величины анкеровки продол. раст. стержней – позвол. исключить частный случай разруш-я по 2-й форме – продёргивание из приопорной части продольной растянутой арматуры.

Согласно констр. треб-ям длина анкеровки продол.стержней: ,

где: ₁, ₂, ₃, ₄ – коэффициенты, характеризующие условия анкеровки; l_b – базовая длина анкеровки; – площадь продольной арматуры, требуемая по расчету; – принятая площадь продольной арматуры; – минимальная длина анкеровки, принимается равной наибольшему значению из величин: 0,6 l_b; 20; 100; h/2 мм.

27. Эпюра материалов, принципы построения

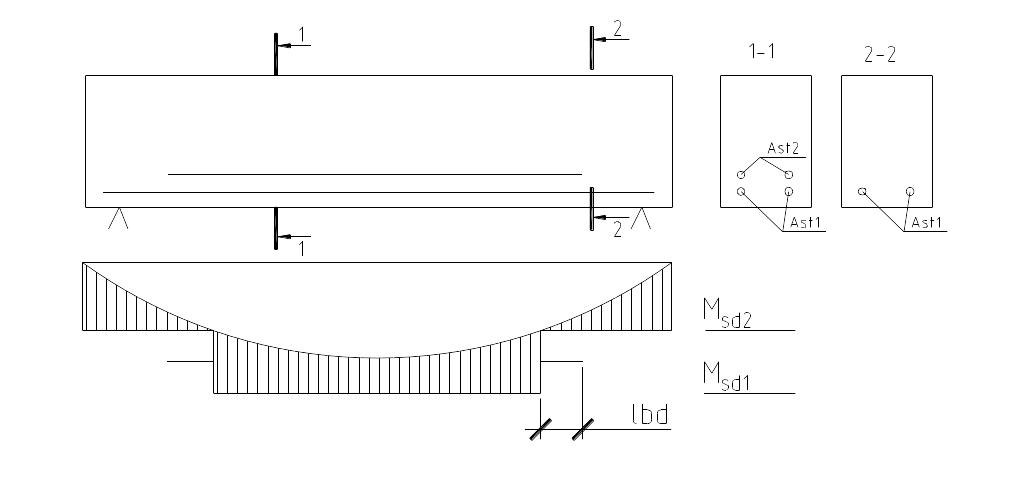

эпюра материалов – графическое изображение действительно несущей спос-сти эффективно заармированного изгиб. элем-та. Она получ. путём графич. наложения вычисл. знач-й действительной несущ. спос-сти по арматуре на эпюру изгиб. мом-тов от действующих усилий.

Точки пересечения данных эпюр дают точки теоретического обрыва продольной арматуры, относительно которой возможно выполнение анкеровки обрываемых стержней или перевода части арм в другую зону сечения эл-та (верхнюю или нижнюю).

минимальная длина анкеровки, принимается более либо равной наибольшему значению из величин: {0,6 l_b; 10 ; 100 мм} – для растянутых стержней и {0,3 l_b; 10 ; 100 мм} – для сжатых стержней.

28. Сжатые ж/б конструкции, их виды в завис-ти от эксцентриситета

сж. ж/б элем-ты м/б представлены в виде отдел. самост. к-ций (колонны, стены, фундаменты) и более сложных к-ций (фермы, рамы, арки).

Особенность – в завис. от действующих усилий сж. элем-ты могут испытывать различ. напряженные сост-я.

Сж. элем-ты: *внецентр. сжатые; *условно централ. сж.

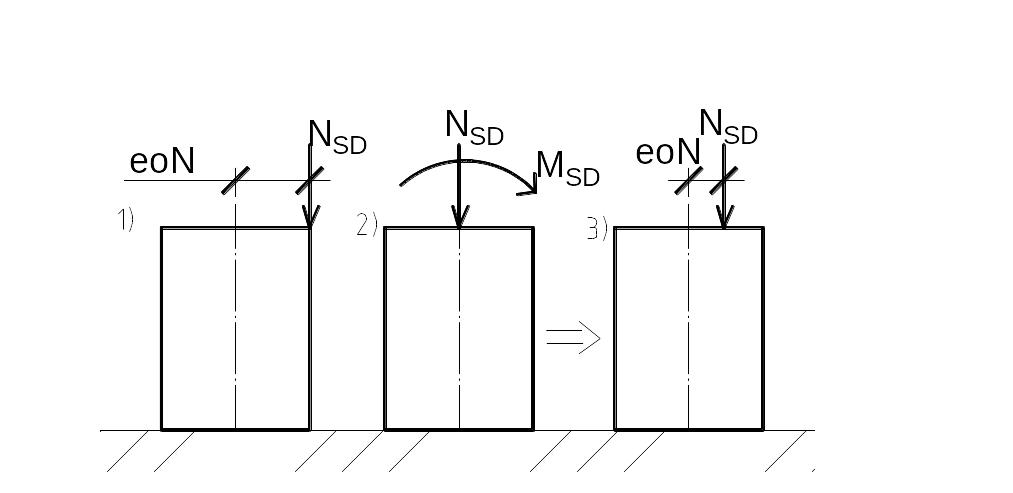

К внецентр. сж. элем-там относят: 1) элем-ты, у кот продольная сжим. сила приложена с первоначальным эксцентриситетом относит. ц.т. сеч-я элем-та (1) или когда элем-т подвержен действию продольной сжим. силы, проход.через линию ц.т.сеч-я и изгиб.мом-та (2); дан.сис-ма будет эквивал. (в), когда элем-т подвержен действию сжим. силы с расчетным эксц-ом

e_ON=M_sd/N_sd – расчет.эксц-т

ситуация внецентр.сж-я возник.в колоннах, стойках, рамах пром.и гражд.зд-й, стенах, столбах, фунд-ах, верх.поясах безраскос.ферм и арок и т.д.

2) условно центр.сж.элем-ты – сила прилож.по линии ц.т.сеч-я элем-та.

Дан.ситуация рассм.как частный случай внецентр.сж.только для предв.подбора размеров попер.сеч-я элем-ов.

Выдел.отдел.группу расчетов со случайн. эксц-ом. дан.ситуация возник.когда сила прилож.по ц.т.сеч-я элем-та и отсут.изгиб.мом-т, но в силу опред.констр.и технол.факторов в элем-те присут-ет экс-т – случайный е_а.

Причины: * неравномерн .распред-е бетона по сеч-ю; *смещ-е армат.каркасов; *неточность монтажа.

е_а=max (l_eff/600; h/30; 20мм – сборные. к-ции; 10мм – монол.к-ции).

В условиях работы со случ. эксц-ми наход. элем-ты: верх.пояса и решетка раскосн. ферм, к-ции многоэт. зд-й с неполным карккасом, вертик. элем-ты рамных к-ций при расчетах из пл. изгиба и др.

В расчетах ЖБК чаще всего используют: e_tot=e_O (e_ON) +e_a.
