75. Стыки ригелей, расчет и конструирование.

_{Различают 3 типа стыков ригелей с колоннами: шарнирные, упругопластичные и жесткие. Шарнирные стыки нецелесообразно применять из-за большого расхода бетона и арматуры. Ригель опирается на консоль и поверху соединяется с помощью монтажной полосы, привариваемой к ЗД ригеля и колонны. Упругопластический стык – целесообразен при стыковании предварительно напряженных ригелей. Применяют на ж/б консолях колонн. Монтажные стержни или полосы проектируются рабочими, площадь сечения определяется расчетом на изгиб от действия принятой части опорного расчетного изгибающего момента. Жесткие стыки – воспринимают поперечные силы бетонными шпонками, образующимися при замоноличивании стыка.}

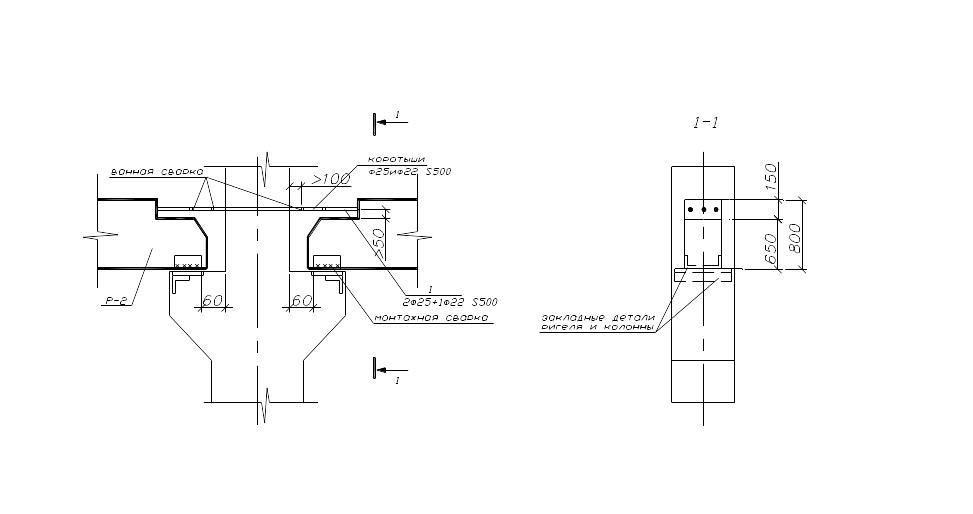

Соединение в неразрезную конструкцию осуществляется при помощи ванной сварки выпусков арматурных стержней колонны и ригелей. Зазоры между торцами ригелей и колонной заполняются бетоном C 12/15 … C 16/20 на мелком щебне. Площадь соединительных стержней принимается по опорной арма­туре ригеля из условия равнопрочности. При размещении соединительных стержней в сечении следует иметь в виду, что для осуществления ванной сварки расстояние в свету между стержнями должно быть не менее 50 мм. Если оказывается, что стержни в один ряд не размещаются их устанавливают в два ряда с расстоянием ме­жду рядами в свету не менее 30 мм.

76. Стыки колонн, расчет и конструирование.

Конструкция стыка представляет собой бетонное сечение, в котором устроены подрезки для выпуска продольной рабочей арматуры, которая соединяется ванной сваркой. При этом для равномерной передачи усилий, на торцевых участках колонны устраивают распределительные листы, между которыми устанавливают центрирующую прокладку. Длина подрезки принимается не более 300 мм и не менее 8Ø (Ø выпуска арматуры). Размеры ячеек сетки должны быть не менее 45 мм, не бо­лее ¼*b_k и не более 100 мм. Шаг сеток следует принимать не менее 60 мм, не более 150 мм и не более 1/3 стороны колонны. Концы с₁ и с₂ более 5 мм включительно.

Условие прочности стыка

- усилие, воспринимаемое бетоном выступа колонны

- усилие, воспринимаемое арматурными выпусками

- коэффициент, учитывающий неравномерность распределения напряжений под центрирующей прокладкой.

- площадь смятия

- коэффициент продольного изгиба выпусков арматуры

- площадь сечения всех выпусков арматуры

– приведенная призменная прочность бетона.

77. Безбалочные сборные перекрытия, общие сведения о расчете и конструировании элементов

Безбалочные сборные перекрытия имеют ряд преимуществ, которыми являются: свободное расположение производственных помещений и компоновка внутреннего интерьера, помещения получаются с улучшенной проветриваемостью и освещенностью, позволяют воспринимать нагрузки свыше 10 кН/м². Данные перекрытия применяют в промзданиях складов, холодильников, сушилок и др.

Данные перекрытия применяют в промзданиях складов, холодильников, сушилок и др.

Надколонная панель, опирающаяся непосредственно на колонну, с капителью может быть решена в 2-х вариантах:

- по разрезной схеме

-по неразрезной схеме

С использованием преднапряженной арматуры (по разрезной схеме) – перекрывают до 9м.

Без напрягаемой арматуры (по неразрезной схеме) – до 4, 4.5 м.

Надколонная панель:

по разрезной схеме:

В случае неразрезной схемы, изгибающие моменты в опорной и пролетной части:

Расчетный пролет надколонной панели рекомендуется принимать увеличенным на 5% по сравнению с определенным, исходя из условия опирания панели на капители пролетов.

Пролетная панель рассчитывается как плита, опертая по контуру с учетом частичного защемления на опорах, что учитывается также или увеличением величины пролетов до 20%, или по точным формулам.

Капитель как правило армируют конструктивно продольной и поперечной арматурой. Ø продольной арматуры 8..10 мм. Кол-во – не менее 4 штук, устанавливаются по углам капителей.

Поперечная арматура, обеспечивающая прочность по наклонным сечениям принимается не менее Ø 5 мм, шаг поперечной арматуры

Уточняется арматура расчетом.

-> A_st

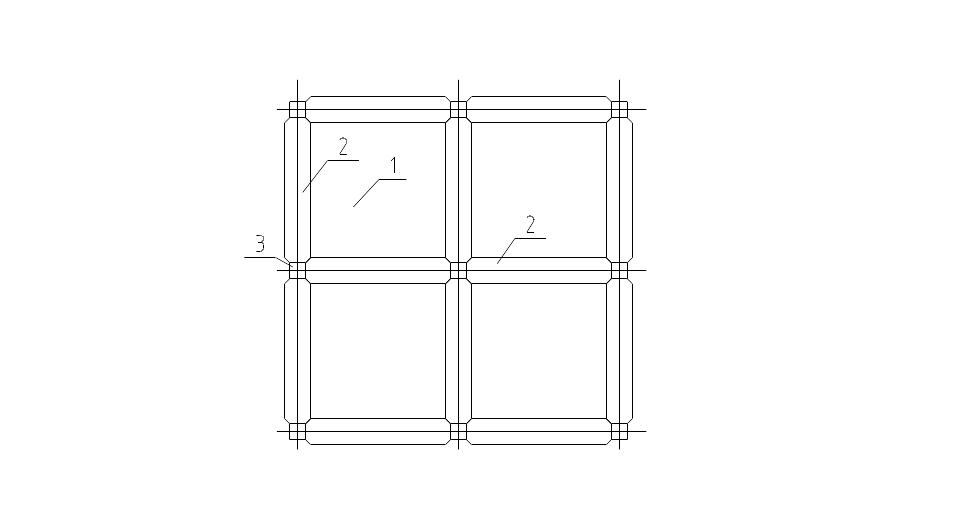

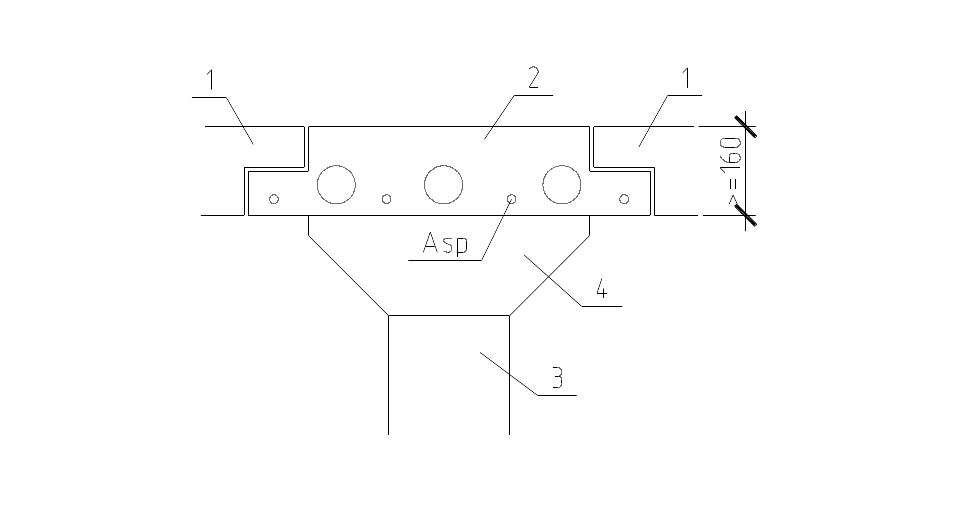

1. Пролетная панель

2. Надколонная панель

3. Колонна

4. Капитель
