73. Расчет и конструирование многопустотных плит балочных перекрытий.
Многопустотная плита работает на изгиб в продольном направлении, при этом в качестве расчетной схемы будет выступать однопролетная балка, загруженная распределенной постоянной и переменной нагрузкой, действующей на перекрытие.
Расчетный пролет плиты будет определяться схемой опирания плиты на нижележащие конструкции.

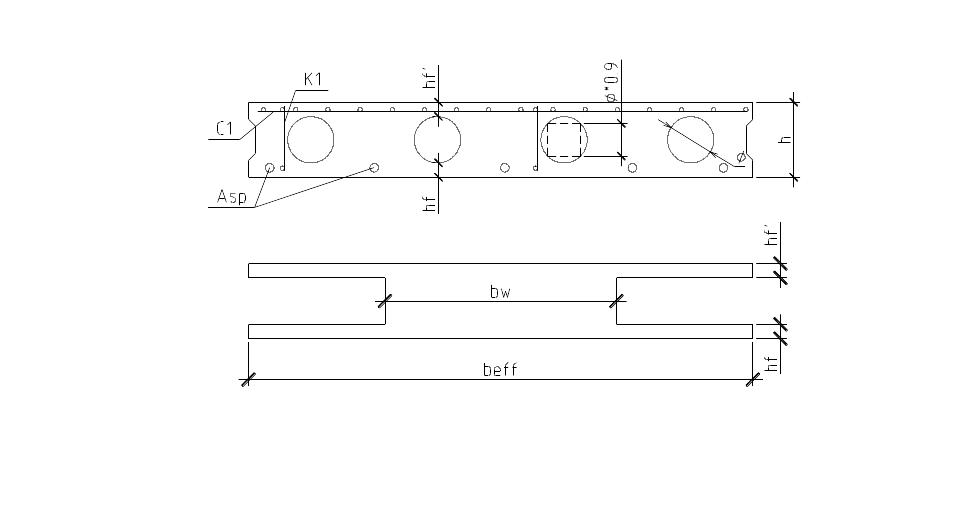

Особенностью расчетов данных панелей будет являться то, что действительные сечения – есть прямоугольное сечение с отверстиями. При расчете по 1-й группе предельных состояний в качестве расчетного сечения будет выступать двутавровое сечение, размеры которого будут компоноваться на основании действительных размеров прямоугольного сечения с отверстиями.
Исходя из расчета на прочность по нормальным сечениям на действие изгиб. момента определяется требуемая площадь продольной арматуры. Из расчета на прочность по наклонным сечениям определяемся диаметр и шаг поперечной арматуры.
Конструирование: Продольная арматура может быть установлена в 2-х вариантах:
-
без преднапряжения (
)
- с предварительным напряжением арматуры, используя стержневую, канатную и проволочную арматуру.
Д
ля
установки поперечной арматуры применяют
плоские сварные каркасы, которые
устанавливаются в продольных ребрах и
кол-во которых определяется расчетом
по накл. сечениям.
Конструктивно:
В верхней полке конструктивно устанавливается сварная сетка с арматурой в обеих направлениях (
,
шаг до 200 мм). Необходима для восприятия
усилий на стадии хранения, транспортировки,
монтажа и восприятия усилий от
предварительного обжатия.По низу плиты устанавливаются 3 сетки
С3 – восприятие усилий при транспортировке и монтаже
С2 – для анкеровки прод. напрягаемой арматуры
74. Расчет и конструирование ригелей балочных перекрытий.
Ригели входят в состав рам каркасных зданий или же могут быть несущими горизонтальными элементами в перекрытии зданий с неполным каркасом или бескаркасных зданий.
Они служат для поддержания элементов перекрытий, образования рам, обеспечения пространственной жесткости зданий. Применяются ригели прямоугольного и таврового сечений.
Конструирование:
Бетон:
- без преднапряжения
-
с преднапряжением
-
без преднапряжения
-
с преднапряжением
Расчет ригелей:
В каркасных зданиях рамной системы определение усилий в ригелях производится по общим методам строительной механики расчетов плоских рам здания на действие вертикальных и горизонтальных нагрузок.

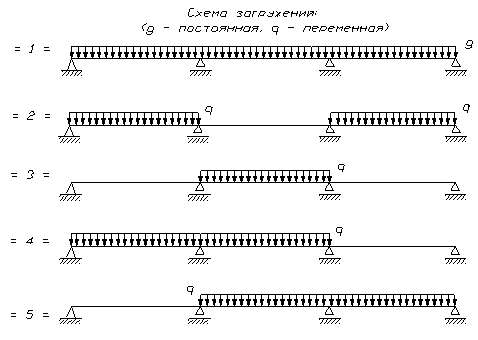

В зданиях с неполным каркасом, а также в каркасных зданиях рамной системы, если длины пролетов в ригеле отличаются не более, чем на 20%, допускается упрощенный расчет на действие только вертикальных нагрузок, при этом ригель рассматривается как многопролетная неразрезная балка. (ограничивается 2-5 пролетов).
В случае расчетов ригелей, входящих в состав зданий с неполным каркасом, при шарнирном сопряжении ригеля с колонной, а также вход. в состав зданий связевой системы их расчет производится как обычных однопролетных балок, загруженных равномерно распределенной постоянной и переменной нагрузкой.

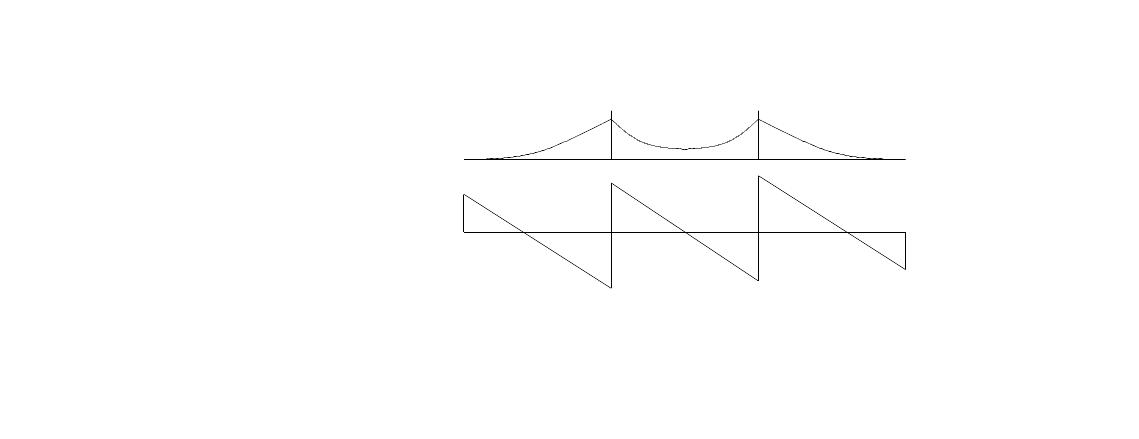

После построения объемлющей эпюры изгибающих моментов для неразрезного ригеля, необходимо произвести уточнение размеров поперечного сечения ригеля.
Уточнение производится по максимальному опорному изгиб. моменту.
Когда ригели имеют шарнирное сопряжение с колонной, мы их рассматриваем как однопролетные балки, загруженные равномерно распределенной постоянной и переменной нагрузкой.
Исходя из расчета на прочность по нормальным и наклонным сечениям в характерных точках пролетов и опор ригеля, определяем продольное и поперечное армирование для ригелей.
