67 Расчет и конструирование плиты безбалочного монолитного перекрытия
Согласно конструктивных требований толщина плиты hS должна приниматься исходя из условий жесткости:
При этом, данная величина должна быть не менее:
- 50 мм – в гражданских зданиях;
- 70 мм – в промышленных зданиях
Кроме этого в гражданских зданиях, согласно требованиям по звукоизоляции, толщина плиты должна приниматься не менее 120мм без устройства дополнительных мероприятий.
Но основными требованиями будут являться требование по обеспечению прочности плиты на продавливание:

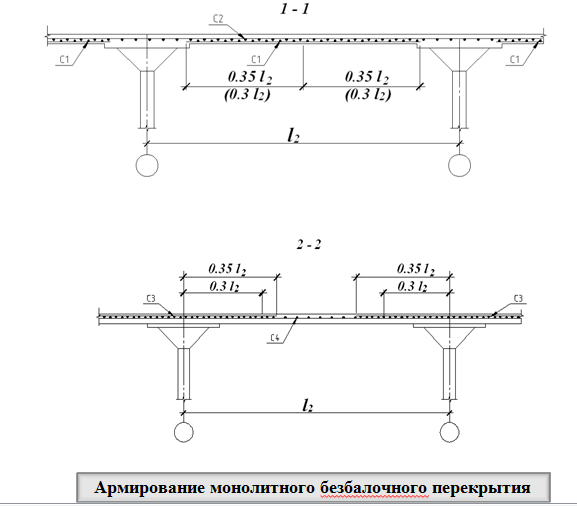

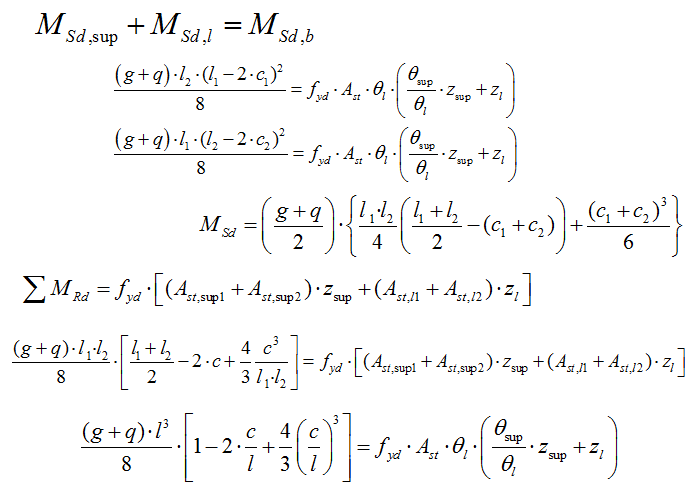

Расчет плиты после назначения толщины должен производиться в стадии предельного равновесия с учетом перераспределения усилий по 2 схемам загружения:
1 схема – полосовая нагрузка, действующая через пролет
2 схема – равномерно распределенная нагрузка, в пролете ячеек.

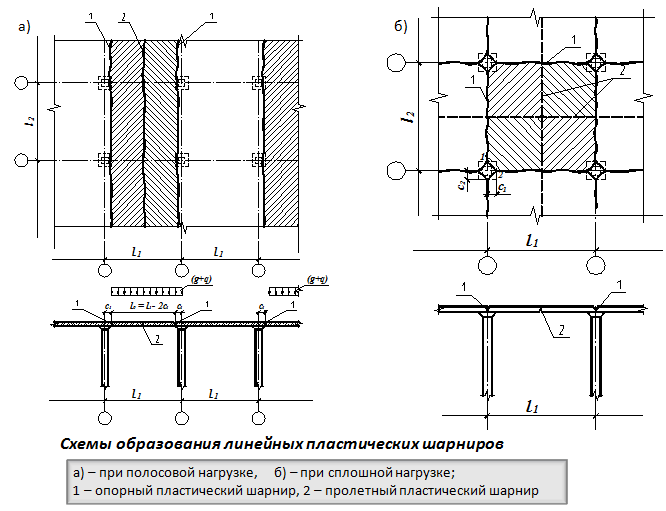

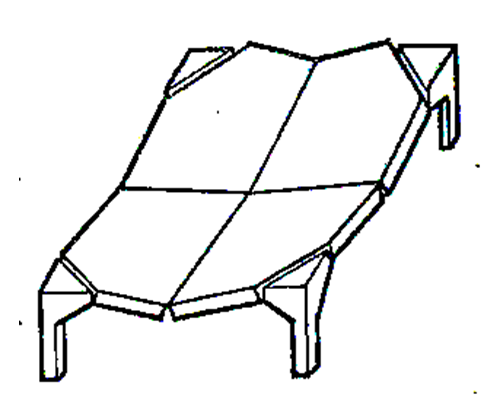

Кинематические схемы плиты в стадии предельного равновесия будут представлять собой систему звеньев, соединенных между собой по линиям излома плиты, совпадающих с траекторией возникновения пластических шарниров.
68 Расчет и конструирование капителей безбалочного монолитного перекрытия

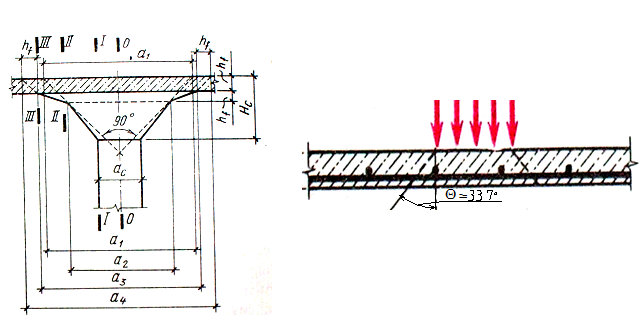

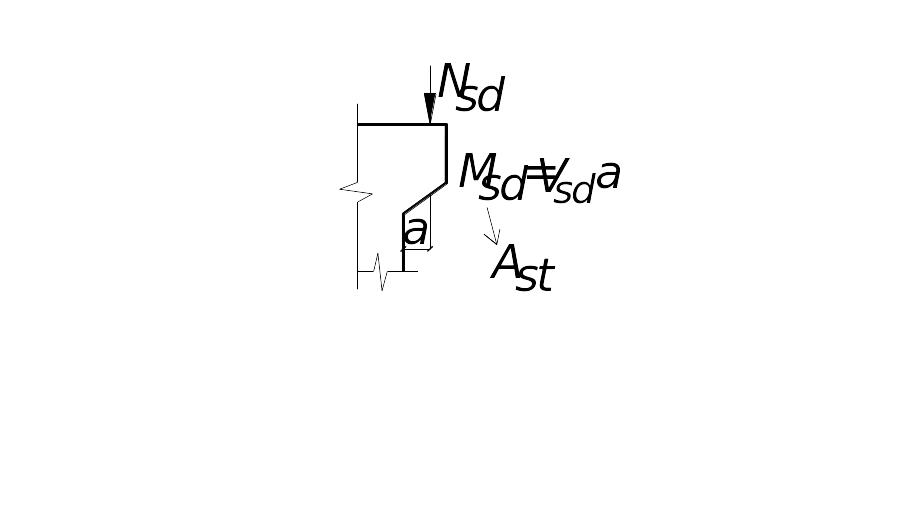

Требуемые размеры консолей устанавливаются на основании конструктивных требований, для которых необходимо, чтобы высота консолей была не менее толщины, а также устанавливалась, исходя из расчета:
1)обеспечение продавливания плиты
2)расчета на прочность по наклонным сечениям.
Как правило, капители армируют конструктивно продольной и поперечной арматурой, при этом минимальный диаметр продольной арматура назначается 8-10мм, количество не менее 4 штук, устанавливаются по углам капители. Поперечная арматура, обеспечивает прочность по наклонным сечениям, принимается диаметром не менее 5 мм, шаг поперечной арматуры не более ¼ высоты капители и не более 150мм, продольная и поперечная арматура может быть уточнена расчетом.
69 Компоновка сборных ребристых перекрытий с балочными панелями
Данный тип перекрытия состоит из плит перекрытия и поддерживающих их балок каркаса здания. Данные балки, входящие в состав каркаса, принято называть ригелями.
При компоновке данного перекрытия рассматривают варианты с продольным и поперечным расположением ригелей. При этом для зданий с полным каркасом, а также с неполным каркасом наиболее приемлемым является поперечное расположение ригелей, при котором улучшается работа здания в целом и не требуются дополнительные элементы, входящие в состав плоских рам и не требуется повышения жесткости (установки диафрагм).
Для зданий с неполным каркасом имеется лишь один недостаток к поперечному расположению ригелей – устройство значительных по величине простенков, ухудшающих условия освещенности и проветриваемости промышленных зданий. Окончательный вариант устанавливается технико-экономическим показателем.
Существуют два типа ригелей: прямоугольного и таврового сечений.
Наиболее эффективное сборное перекрытие можно получить используя определенные требования, предъявляемые непосредственно к плитам перекрытия: в типовых сериях закладываются требования по длине элементов: элементы до 6 м выполняются без предварительного напряжения арматуры, свыше 6 м – с предварительным напряжением арматуры.
Также наиболее эффективно сб.перекрытие, у которых бетон по максимуму удален из растянутой зоны, имеют массу не более 3-4т.

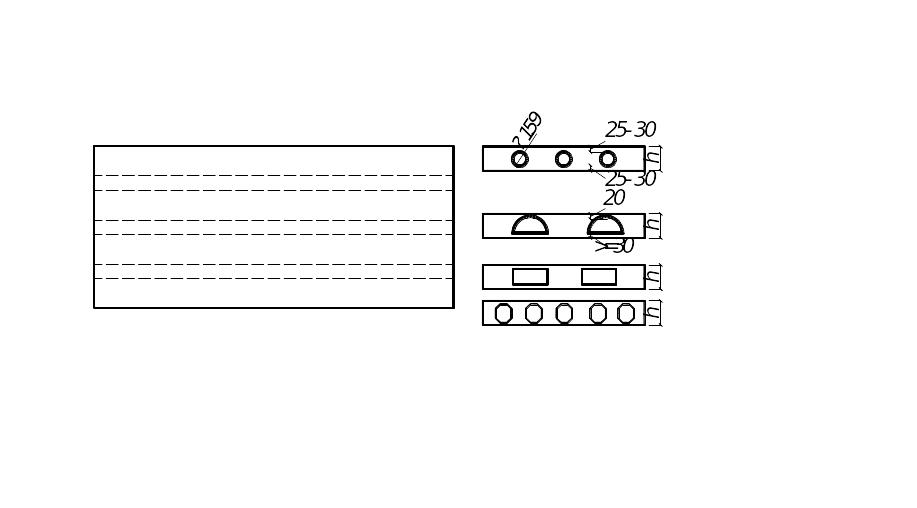

В сб.пер-ях используются типовые плиты шириной от 800 до 1800 мм. Для гражданских и общественных зданий наибольшее распространение получили панели многопустотного настила с круглыми, овальными, а также квадратными и иными формами пустот.
H=220(180)

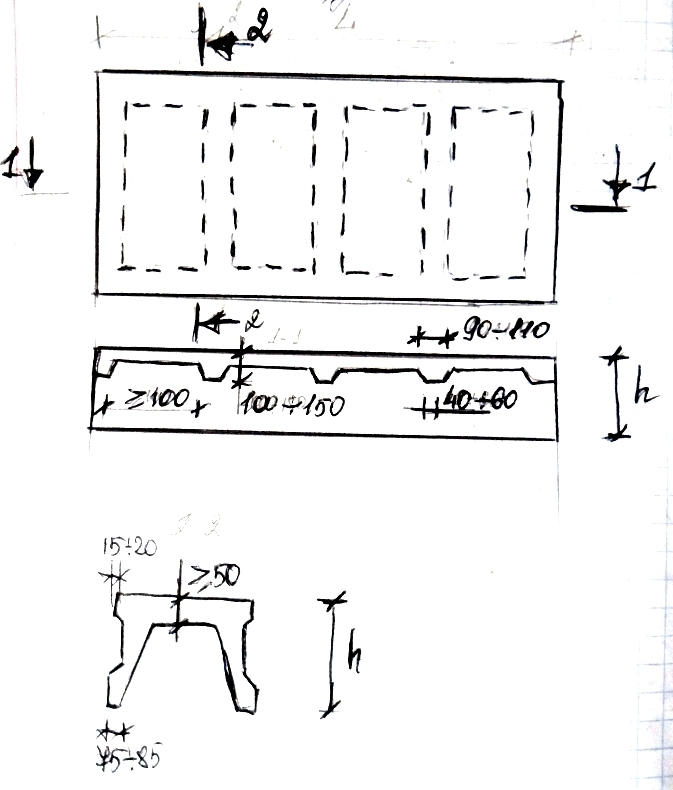

В промышленных зданиях:
Бетон для плит минимальный класс C12/15 – для элементов без предварительного напряжения; С20/25 – для предварительно напряженных. Армирование S400, S500 – без предварительного напряжения. S540, S800, S1400 – с предварительным напряжением.
