56. Несущие конструкции многоэтажных каркасных гражданских зданий: плиты и ригели.

Панели пер-ий и покр-ий МЗ подр-ся на связевые (укл-ся по внутр. Осям здания), рядовые и фасадные (по наружн. Осям зд.)

Связ-ые имеют спец. вырезы для пропуска колонн. Рядовые и ФП связ-ся поверху монт-ми накладками, обеспеч. Передачу раст-их усилий в гориз. дисках покр-ий и пер-ий. Чаще всего данные накл-ки уст-ся в местах устр-ва монтажных петель.

В кач. ПП примен. ребр-ые или многопуст-ые ПП. для эфф-ого воспр-ия сдв-ых усилий по бок. граням ребр. или многопуст. Панелей им-ся спец. Шпонки в виде вмятин или подрезок, кот. заполн-ся в посл-ии бетоном на мелком щебне. В гражданских зданиях наибольшее распространение получили многопустотные ПП.

Ригели к. правило вып-ют прямоуг. Или тавр-ого попер. сеч., что позв. опереть панели или на ригель или в пред. его высоты. Соед-ие ригеля с колонной в рамных каркасах – жесткое, в связевых – с исп-ем шарн-ого соед-ия на скрытой консоли с Ме накл-ой в виде рыбки. Иногда по пер-ру здания устр-ся обвязочные балки в уровне пер-ий. Ширина попер. сеч. данных эл-ов прин-ся равной размеру колонн, а высота – соотв. Высоте ригеля. К. правило данные балки вып-ся в монол. варианте с армир-ем арм-ой диам. >/=12мм.

В админ-ых зд-иях разл-ого назн-ия, в общ-ых зд-иях, если треб. увел-ие сетки колонн в кач-ве панелей пер-ий м/б прим-ны крупноразм-ые поиты типа 2Т.

57 Многоэтажные панельные гражданские здания, основные конструкции, особенности конструирования элементов и стыков.

Данный тип многоэтажных зданий применяется в основном в гражданском строительстве, в редких случаях – в промзданиях. Ширина панельных зданий устанавливается исходя из требований осветленности. (12..16 м)

Конструктивно – 3 схемы:

1. С поперечными несущими стенами

2. С продольными несущими стенами

3. С продольными и поперечными несущими стенами

Н аружние несущие стеновые панели выполняются двух типов: 2х слойные, 3х слойные (рис. как в архитектуре), длина 4-8м, высотой на этаж.

Проектирование без преднапряжения, с рабочей арматурой в несущем слое.

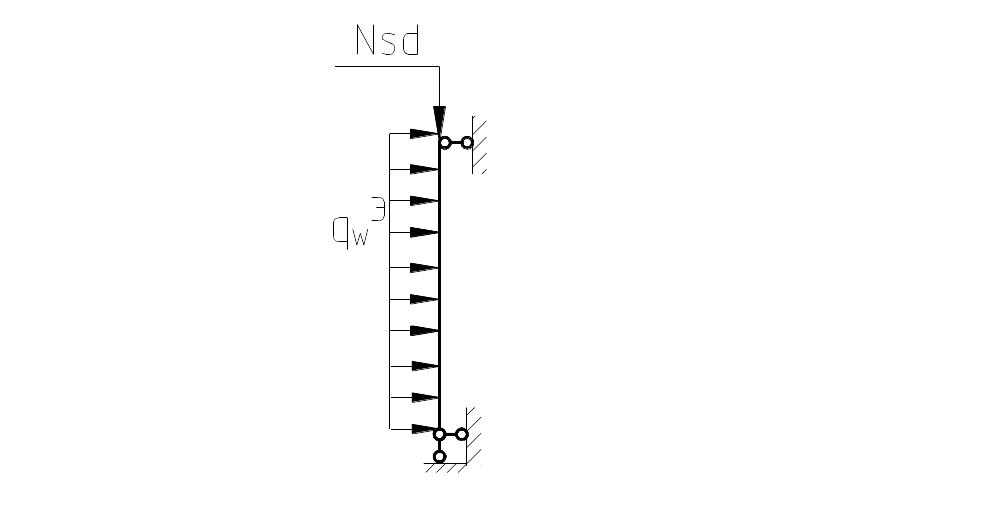

В расчетах наружная стеновая панель принимается как внецентренно нагруженный элемент, на который действуют вертик. нагрузки собранные с каждого яруса+ горизонт. нагр. от ветра.

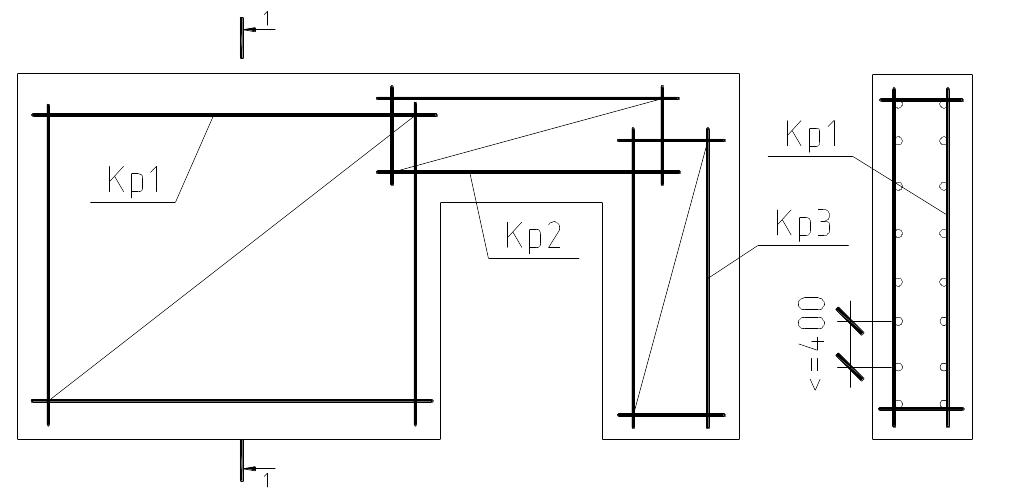

П анель внутр.несущая: толщ. 12-16см., мин из С¹²/₁₅.

Перекрытие: толщ. 16-22см.; в расчетах рассм. 2 схемы плат:

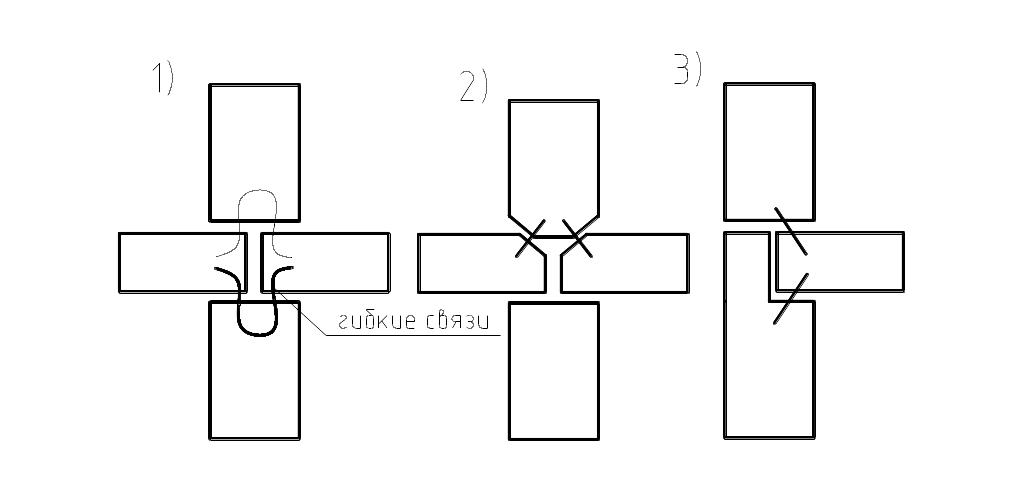

Стыки плит:1) платформенный, 2) контактный, 3) комбинированный.

58 Плоские ж/б перекрытия многоэт-ых жилых зданий. Классификация.

Перекрытия МЗ делят здания по высоте на ярусы, воспр-ют верт-ую нагр-ку, перед-ая ее на верт-ые нес-ие элементы и воспр-ют сдвиговую нагр-ку от гориз-ых усилий. В осн-ом пер-ия будут рассч-ся на верт-ую нагр-ку, а обесп-ие жест-ти в гориз-ом напр-ии осущ-ся констр-ми меропр-ми.

Перекрытия:По констр-ой схеме (балочные, безбалочные)По виду бетона и изг-ия: 1) монолитные 2) сборные 3) сборно-монолитные

3) По констр-му признаку

1) Монол-ые ребр-ые с балочн. Плитами 2) -//-//-//- с плитами опертыми по контуру3) Сборные ребристые с балочн. Панелями 4) Безб-ые монол-ые

5 ) Безб-ые сборные 6) Сб-но-монол. Балочные 7) Сб-но-монол. безбалочные

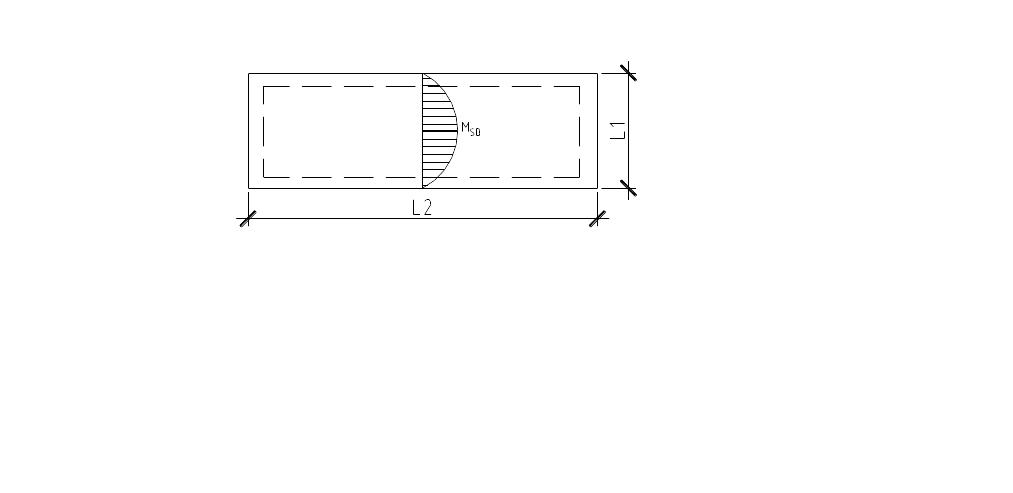

l 2/l1примерно=1,изгиб в направлении меньшей стороны, а изгибающим моментом в направлении большей стороны ввиду его малости пренебрегают. При отношении сторон меньше либо равно 2 – плита, опертая по контуру, работающая на изгиб в двух направлениях, имеющая перекрестную рабочую арматуру. Перекрытия в многоэтажных зданиях при проектировании рассматриваются, как горизонтальные жесткие диски.
