50 Многоэтажные здания рамной, связевой, рамно-связевой систем.

Каркасные зд-ия по св-ей констр-ой сх. Подр-ся на:

здания рамной, связевой,рамно-связ-ой систем,смешанные.

Данное подр-ие связ. с тем, что кажд. Из данных систем подр-ет опр-ый способ воспр-ия верт-ых и гориз. Нагрузок. А т. же способ сопр-ия ригеля с колонной, колонн м/д собой и др доп. эл-ов с каркасом.

1 ) Рамная Здесь имеет место жестк. сопр-ие ригеля с колонной, а т.же жестк. Защ. Кол. И фунд-ов.

Осн-ые эл-ты системы – попер. и прод. рамы, образ. Колоннами и ригелями. Простр. Жестк-ть данных систем обесп-ся за счет работы дисков пер-ий или покр. Связ. с рамами. У сист. Им-ся сущ. Недост-к , связ. с велич. Усилий от гориз. Нагр-к. Данный недост-к выр-ся в том, что в рамах нижн. Эт.имеет место выс. зн-ие усилий и след. для нижних эт. Необх. или увел. Геом. Размеры попер. сеч. колонн., или увел их армир-ие. Прим-ся при кол-ве эт. </=20.

2 )Рамно-связевая Предполагает, что верт. Нагр-ки буд. Воспр-ся рамами каркаса, а гориз. Нагр-ки – как рамами, так и жестк. Верт-ми эл-ми в виде дафрагм, кот. м/б сплошного сечения (балки-стенки) или сквозные (Ме связи).При данной сист-ме подр-ся , что нагр-ки в здании повыш. Эт-ти будут воспр-ся рамами и диафр-ми в зав-ти от их жесткости.

3)Связевая Имеется шарнирное сопр-ие ригеля с колонной или условно узел должен воспр-ть строго фикс-ый изгиб. Момент = 55кН*м. Для обесп-ия стат. Работы рамного воспр-ия нагр-ок в данных зд. д/б устроены попер. и прод. диафр-мы.

4) СмешаннаяГориз. Нагр-ки в одном нар-ии д/б воспр-ты рамами, в др. – связями. Данная система чаще всего прим-ся в сногоэт. Зданиях пов. Этажности (>25 эт). Для данных зд. Устр-ют спец. Конт-ые верт-ые эл-ты замкн. Или крестообр. Типа и- ядер жест-ти. К . правило внутри данных эл-ов будут расп-ся раз-ого рода техн-ие комм-ии. Лифт. Шахты, лест. Клетки и др. Иногда данные ядра – остов, на кот. будут завяз-ся гор. Эл-ты пер-ия многоэт. Зданий.1 – колонна, 2 – ригель, 3- плиты пер-ия, 4 – попер. диафр-ма, 5 - прод. диафр-ма, 6 –рама с жестк. Узлами, рама с шарн. Узлами.

51. Расчет многоэтажных зданий рамной системы на вертикальную нагрузку.

В упрощенном варианте рассматривают и рассчитывают 3-х или 4-х пролетные рамы.

При действии вертик. нагрузки, все узлы рамы получают одинаковое перемещение и деформации (одинаковое угловое перемещение).

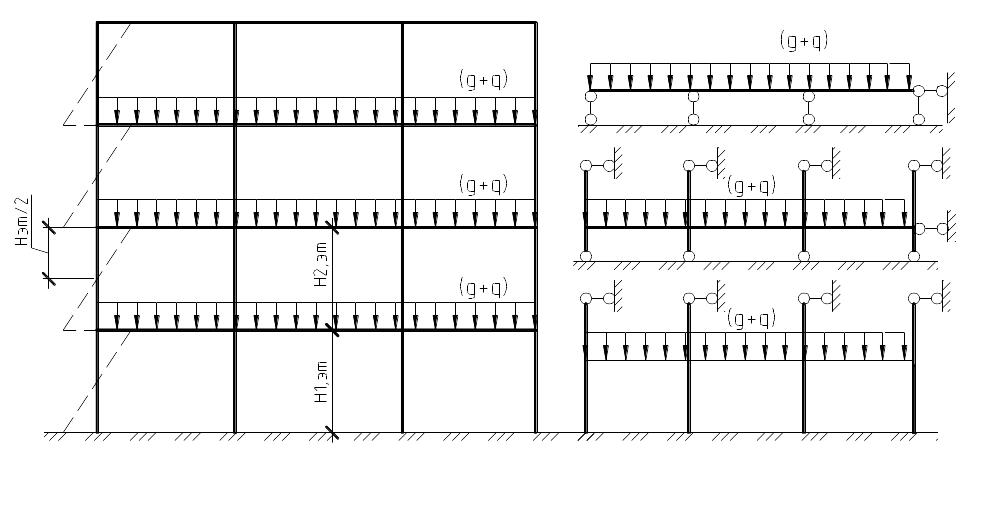

По этому вертикальные элементы рам имеют двузначную эпюру с нулевой точкой расположения приблизительно на половине высоты этажа. Это дает возможность расчленить многоэт. раму по ярусно на отдельные ярусы. Различают 3 типа ярусов: верхний, средний, нижний.

Дальнейший расчет производится отдельно для каждого яруса отдельно.

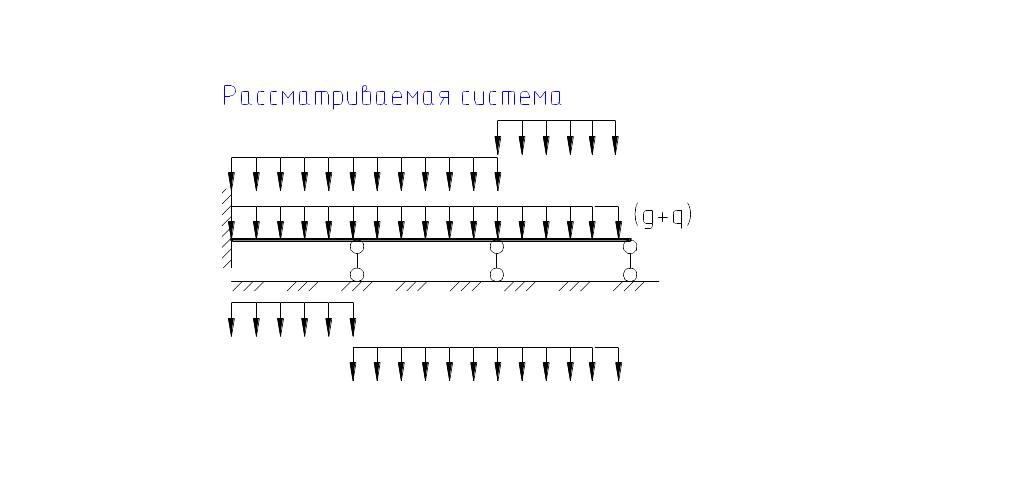

Для каждого яруса рамы, кроме верхнего, различные схемы загружения вертикальной нагрузкой.

52. Расчет многоэтажных зданий рамной системы на горизонтальную нагрузку.

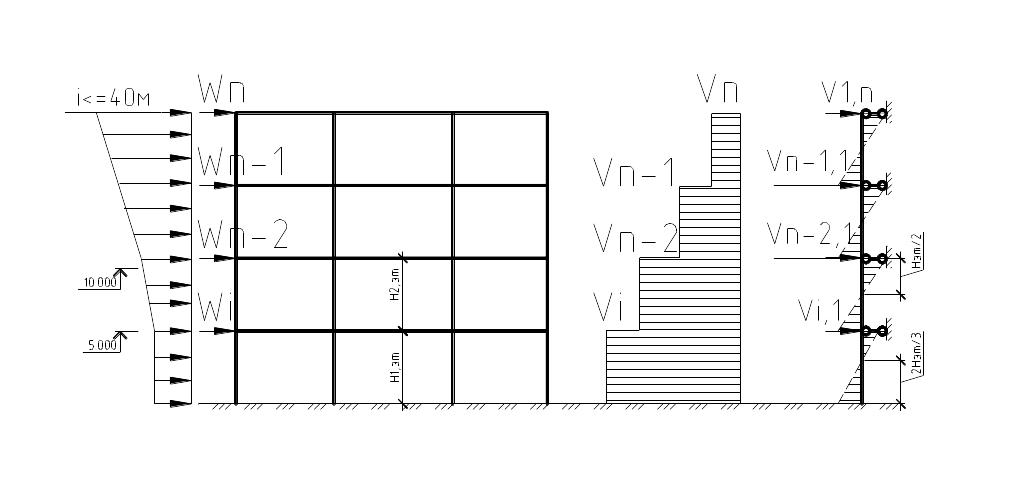

Горизонтальная нагрузка представляется ветровой нагрузкой, действующей на каждый элемент рамы. В случае если Н<40м, мы имеем возможность ветровую нагрузку считать без учета пульсационной составляющей и привести ее в виде статического давления, которое можно заменить равнодействующими сосредоточенными силами. При этом нулевые нулевые точки эпюр изгибаемых элементов будут располагаться по центру каждого яруса кроме первого этажа.
