32.Расчет прочности внецентренно сжатых элементов при больших эксцентриситетах.

33.Расчет прочности внецентренно сжатых элементов при малых эксцентриситетах.

2 – все сечение сжато

1 – часть сечения слабо растянута

34.Расчет прочности внецентренно сжатых элементов со случайным эксцентриситетом.

В общем случае расчет со случайным экс производится аналогично внец сж элементам. В качестве расчетного эксцентриситета принимается случайный. ea=eON

h/30

ea= max 20 – для сборных

10 – для монолитных

Leff/600

Однако, расчет может производиться как для условно центрально сжатых элементов, если:

*элемент прямоугольного или квадратного сечения

*элемент заармирован S400, S500

*Leff/h<20

ϕ-принимается по нормам, если ведется учет гибкости

35.Расчет сжатых жб элементов с косвенным армированием.

Из-за включения в работу горизонтальных стержней – увеличивается прочность бетона на сжатие. Расчет производится аналогично внец сж элем или элементов со случайным эксц-ом, при этом в расчетные формулы

вместо

Pxy – коэффициент косвенного армирования

Минимально допустимый Pxy=0,125

36.Конструктивные особенности растянутых элементов и их армирование.

Р астянутые жб элементы могут быть представлены самостоятельными (бункера) или входить в состав более сложных конструкций (фермы, арки).

Растяжение явл наиболее невыгодным напряженным состоянием, тк бетон плохо работает на растяжение.

Рис. 1а – симм армир центр раст элемента стержневой преднапряж арм

1b – симм армир центр раст элемента проволочной преднапряж арм S1400

2а – симм армир внец раст элемента 2b – несимм армир внец раст элем

В зависимости от положения действующего усилия относительно цт:

*внецентренно раст элементы (несимметричное армирование, но мб и симметричное) – пояса безраскосных ферм, бункеры

*центрально раст (симметричное армирование) – пояса раскосных ферм, затяжки арок

Растянутые элементы изг из бетона > С20/25 и армируются преднапряженной арм S800, S1200 чаще - S1400 (проволочная, канаты К-7)

Конструктивная арматура в виде каркасов и сеток необх для:

*восприятия усадочный напряжений

*равномерная передача усилий по длине

*усилия от перерезывающих сил

Диам прод арм > 8 мм, попереч > 5мм. Если сетки => <5 мм. Шаг < 200 мм <h (по высоте)

Конструктивную арм в расчете не учитывают, она идет в запас прочности. При этом

Тк элементы с преднапряжением => уделяется внимание стыкам. При L до 30м – цельная арматура, для S540 допускается сварка. Для остальных – соединения на специальных муфтах.

37.Расчет прочности центрально растянутых элементов обычных и предв напряженных.

38.Расчет прочности внецентренно растянутых элементов с большими эксцентриситетами.

39.Расчет прочности внецентренно растянутых элементов с малыми эксцентриситетами.

40. Расчёт прочности на местное сжатие(смятие)

Прочность бетонного элемента, подвергнутого действию местной сжимающей нагрузки, следует проверять из условия

N_Sd  _u×f_cud×A_c0 ,

где N_Sd — равнодействующая расчетных усилий, действующих на площадь смятия A_c0;

f_cud — расчетное сопротивление бетона смятию, при расчетных сопротивлениях бетона сжатию f_cd и растяжению f_ctd , определенных при коэффициенте безопасности по бетону _c = 1,8;

_u — коэффициент, зависящий от распределения напряжений по площади смятия, равный

,

здесь _u,min, _u,max — соответственно минимальные и максимальные напряжения сжатия.

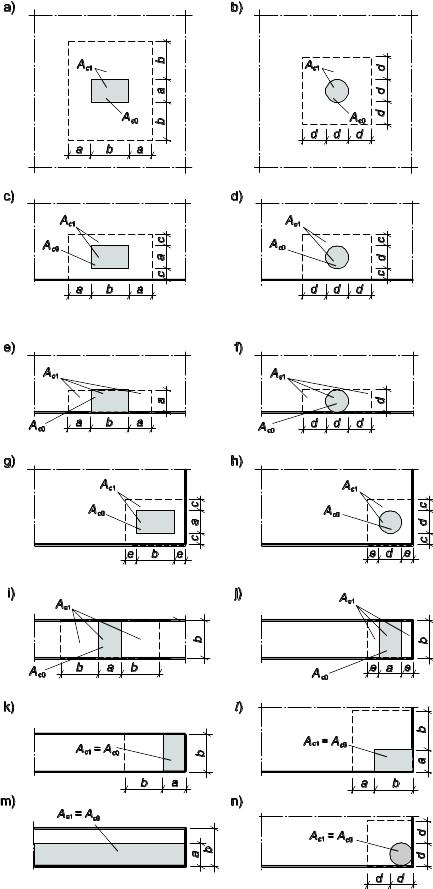

Рисунок 1 — Схемы для назначения площади распределения A_c1

(на схемах g), h), j) , )
