1. Проектные классы и марки б-на Нормат-ые и расч-ые сопрот-я. Класс – контролируемая хар-ка прочн-ти б-на, задаваемая ему перед изгот-нием или перед проектир-ем. Классы бет-ов на осевое сж-е: 1)тяжелые (  1000 кг/м³) С 8/10..С 90/105 (8 – нормат-ое сопрот-е б-на сж-ю, 10 – гарантир-ая проч-ть б-на); 2)легкие LC 8/10..LC 45/50. В нормат-ых док-ах класс б-на на растяж-е не указ-ся, т.к. не является основной характеристикой работы бетона.

Марка б-на – его спос-ть сопротивл-ся внешним возд-ям. 4 марки б-на: 1.по водонепрониц-ти W2-W12, число – спос-ть воспринимать опред-ую величину атмосф-ого давл-я (при кот-ом не происходит просачив-я влаги на поверхн-ти образца опред-ой толщ-ы); 2.по морозостойк-ти F150..F500, число –кол-во циклов попеременного замораж-я и оттаивания, при кот-ых прочн-ть б-на сниж-ся не более 15% при разности темпер-р в < 20 град.; 3).Нормат-ые и расч-ые сопрот-я б-на устан-ны для оценк прочн-ти б-на при проектир-нии, изгот-нии и экспл-ции ЖБК.

Нормат-ыми сопрот-ями б-на явл-ся: класс б-на (напр. С 8/10) (кубиковая прочн-ть), врем-ое сопротивл-е осевому сж-ю призмы f_ck≈0.8 f^G_c,cube (призменная прочн-ть- это контроилр-мая прочн-ная хар-ка б-на, опред-мая с учетом статистич-ой изменч-ти с обеспеч-тью 0.95; получ-ся петем испыт-я образцов в форме призм или цилиндров), врем-ое сопротивл-е осевому растяж-ю призмы f_ctк=0.21* f_ctm. Отнош-е нормат-ой призменной прочн-ти к нормат-ой кубиковой ≥0.72.

Расч-ое сопрот-е б-на для предельных сост-й 1-ой гр-пы получают посредством деления соотв-щих нормат-ых сопрот-ий на частные коэфф-ты безопасн-ти по б-ну при осевом сж-ии (=1.3) и при осевом растяж-ии (=1.5): f_cd=f_ck/γ_c, где γ_c– частный коэфф-т безопасн-ти по б-ну. Расч-ое сопрот-е осевому растяж-ю f_ctd – получ-ся путем деления нормат-ой прочн-ти на частный коэфф-т безопасн-ти γ_c. Эти коэфф-ты учитывают возможные отклон-я нормат-ых спрот-ий в неблагоприятную сторону из-за факторов, не поддающ-ся статистич-ому учету (замена вида цем-та, крупных и мелких заполнит-лей, усл-ий тверд-я). По мере возраст-я класса б-на увелич-ся его хрупкость, поэтому расч-ые сопрот-я сж-ю тяж-ого б-на снижают умнож-ем соотв-но на коэфф-ты 0.95, 0.925, 0.9.

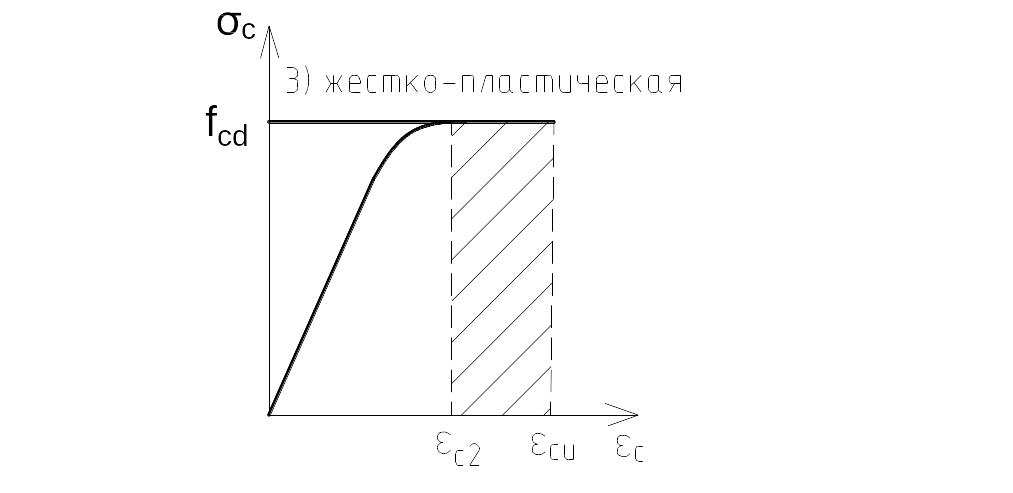

2. Нормат-ые и расч-ые диаграммы деформ-ния б-на при осевом сж-ии

1-линейно-параболическая диагр-ма деф-ния

2-Биленейная диагр-ма

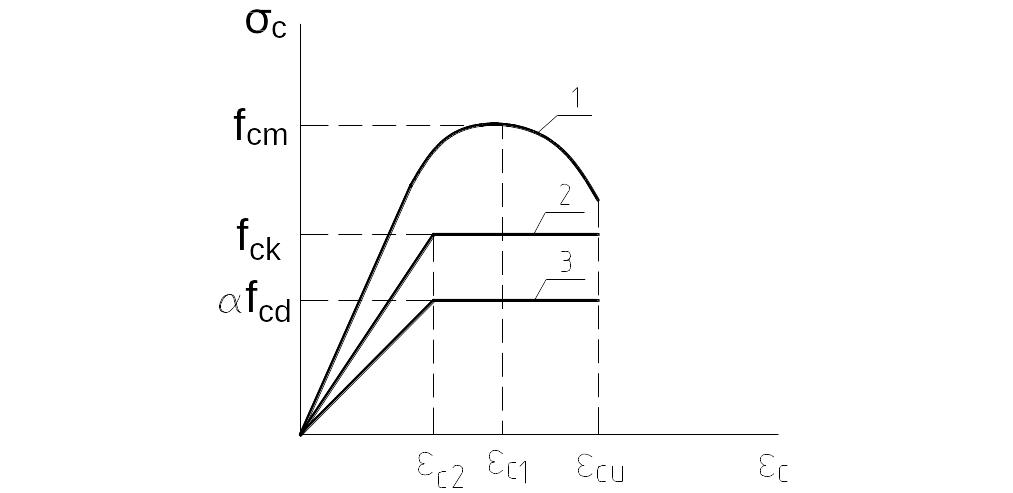

1-полная диагр-ма деф-ния с восходящей и нисходящей ветвями; 2-упрощенная нормативная диагр-ма деф-ния на сж-е; 3- упрощенная расчетная диагр-ма деф-ния на сж-е.

В расчетах исп-ют упрощенную диаграмму, исп-ть полную диагр-му возможно в случае использования числовых методов с вычислительой техникой.

3. Диаграмма деформир-ния б-на при раст-нии.

ε_{ct (с)} –относит-ая деф-ция б-на по осевому сж-ю; ε_ctu – предельная относит-ая деф-ция б-на на растяж-е ( при их достиж-ии трещ-ы в б-не не появл-ся); ε_cu,1 – предельная относит-ая деф-ция б-на на сж-е (при достиж-ии их б-н нач-ет дробиться).

- абс-ое удлин-е (укороч-е); l – база измер-й деф-ций.

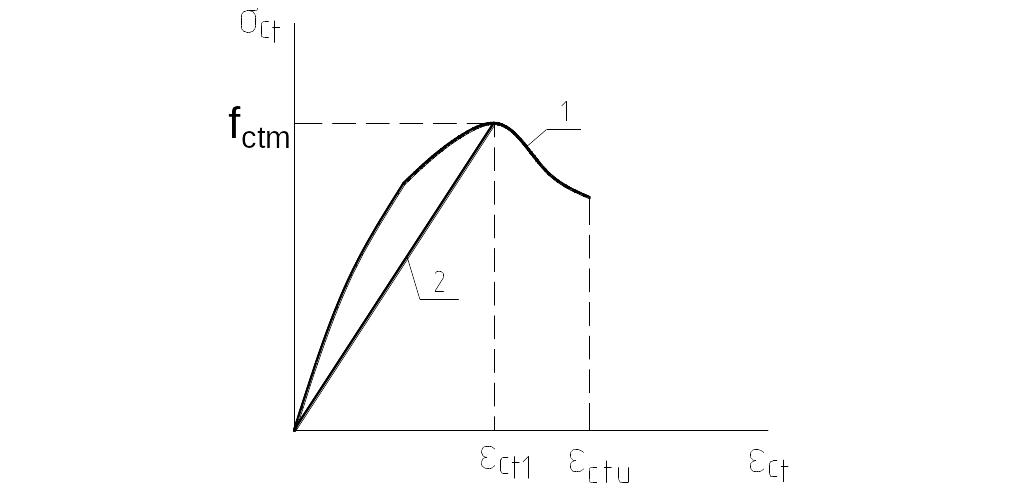

У прощ-ая диаграмма деф-ния б-на на растяж-е

1-полная диаграмма;

2-упрощенная.

- относительная деф. арм. при испыт. на растяж.

- предельное значение относительной деф. арм.

- средняя прочность бетона на осевое растяжение.

4. Виды арм-ры и арм-ных изделий

Виды арм.

1)рабочая (арм-ра, устанавл-мая по расчету);

2)конструктивная (для равномерного восприятия и распределения усилий в продольных стержнях, для удерж. раб. арм. в проектном положении. для воспри. доп. усилий от усадки и ползучести бетона) ;

3)монтажная – петли (арм-ра, устанавл-мая по констр-вным и техно­лог-им соображ-ям, для восприятия монтажных усилий и собственного веса конструкции).

По применению:

1) арматура для к-ций без предварит напряжения: а)гладкая стержневая а. класса S240;

б) арматура периодич. профиля S400.S500

2) арматура для к-ций предварит. напряж.: -стержни и канаты S800,S1200,S1400

по способу произв-ва: a)горячекатанная стержневая б)холоднотянутая проволочная

Оба вида арм-ры м.б. упрочнены, в рез-те чего получ-ся термически упрочненная стержневая арм-ра и холоднодеформируемая высокопрочная проволочная.

По способу упрочнения:

1-термич-кой обраб-кой (стержень нагрев-ся до 800⁰ С и резко охлажд-ся – закалка),

2-механич-ой обраб-кой (наклеп).

По виду поверх-ти: 1)гладкая (круглая проволочная d=3..8мм; круглая стержневая d=6..36мм); 2)рефленая (арм-ра периодич-ого профиля): а)с чередов-ем прод-ых и попер-ых ребер, б)с чередов-ем выступов или вмятен.

Арм-ра период-ого профиля: *проволочная d=3,4,5мм; стержневая d=6..40мм.

Изделия –получаются при объединении отдельных стержней (м.б. выполнены с пом-ю сварки или вяжутся проволокой):

– изогнутые стержни

– сетка-арм. издел. У которого значительные размеры как по длине так и по ширине

Обозначения сетки (рулонной, плоской)

– каркасы КП-1(пространственные),КР-1(плоские).

Рабочий чертеж пространственного каркаса

Рабочий чертеж плоского каркаса

Каркас –длина значительно > двух других размеров

5. Диаграммы деф. Арм. При раст.(сжат.). Нормативные и расчетные сопротивления арм.

М ех-ие хар-ки арм-ных сталей устанавл-ют по диаграммам дефор-ния, получ-ным при испыт-нии прямым растяж-ем опытных образцов, вырез-мых из арм-ного стержня. В завис-ти от мех-их св-в арм-ные стали: 1)«мягкие» стали (имеющие физич-ий предел текучести; рис. а); 2)«тв-ые» стали (не имеющие физич-ий предел текучести; рис. б).

а) полная диагр. деф. для мягк. сталей. (а’- упрощенная)

б) полная диагр. деф. для высокопрочн. сталей

Для «мягких» сталей напряж-е, при кот-ом деф-ции развив-ся без заметного прироста нагр-ки, назыв. физич-им пределом текучести f_yk, а напряж-е, предшеств-щее разрыву напряж-е – временное сопрот-ние арм-ры.

Для «мягких» сталей рассм-ют след-щие относ-ые деф-ции, хар-щие осн-ые этапы их раб-ы под нагр-кой: -упругие деф-ции ; -упруго-пластич-ие деф-ции ; -пластич-ие деф-ции; -деф-ции, соотв-щие врем-ому сопрот-ю.

ε_sR- предельная деформативность стали, ε_sу- деформативность соотв. Физ. пределу текучести,

ftk- определяют с помощ.15 образцов, одного и того же Ø, марки стали, в результате обработки результатов данных с обеспеченностью 0,95.

Расчетное сопротивление ,( ) при - коэф. безоп. по материалу (-стержневая арматура) и (проволочная арматура). f_tk - нормативное временное сопротивление на разрыв. f_pk- нормативное сопротивление по условному пределу текучести для высопроч. сталей. f_yk- нормативное сопротивление по физич. пределу текучести для мягк. сталей
