  1. Структура, основные функциональные узлы встраиваемых систем. Информационные потоки, представления информации.

А) Структура, основные функциональные узлы встраиваемых систем.

Блок-схема типовой встраиваемой системы, предназначенной для сбора и обработки информации, получаемой от набора датчиков

На схеме введены следующие обозначения основных функциональных блоков:

> – согласующий усилитель;

MS – мультиплексор;

ADC – аналого-цифровой преобразователь;

PLL – устройство синхронизации;

MP – микропроцессор;

SRAM – оперативное запоминающее устройство;

FLASH – постоянное запоминающее устройство;

IF1, IF2 – устройство интерфейса;

JTAG – технологический (тестовый, отладочный) интерфейс.

Назначение и основные функции функциональных блоков

- Согласующий усилитель и мультиплексор являются устройствами предварительной обработки сигналов датчиков и обеспечивают сопряжение их выхода с входом АЦП.

- Аналого-цифровой преобразователь осуществляет преобразование заданных параметров сигнала датчика в цифровую форму для ввода в микропроцессор.

- Устройство синхронизации служит для управления процессом сбора и обработки информации во времени и при необходимости синхронизирует моменты запуска АЦП с внешними событиями, в частности с периодом входного сигнала.

- Микропроцессор осуществляет управление процессом опроса датчиков и обработку поступающей информации в соответствии с заданной программой.

- Постоянное запоминающее устройство служит для хранения программы и констант, оно энергонезависимо и не теряет информации при отключении питания, однако имеет большое время доступа к информации.

- Оперативное запоминающее устройство имеет меньшее время доступа к информации и служит для хранения программы во время ее исполнения, а также для хранения промежуточных результатов.

- Устройство интерфейса обеспечивает связь микропроцессора с потребителем информации, в частности с процессором более высокого уровня иерархии, обеспечивая передачу команд управления системой и вывод информации.

- Технологический (тестовый, отладочный) интерфейс служит для тестирования системы, в частности при отладке программ, и обеспечивает управление исполнением программы, остановом исполнения в заданном месте и визуализацию состояния регистров микропроцессора.

Б) Информационные потоки, представления информации.

Сигналы и спектры

Сигнал – физический процесс, несущий в себе информацию, количество информации зависит от параметров сигнала.

- Сигналы: детерминированные и случайные.

- Детерминированные сигналы делятся на периодические и непериодические.

- Периодический сигнал удовлетворяет условию:

s(t)=s(t+kT), где T – период сигнала, k – любое целое число.

- Примером периодического сигнала является гармоническое колебание:

s(t)=Asin[(2π/T)t+φ] =Asint+φ), где A-амплитуда, T – период, ω – круговая частота, φ – начальная фаза колебания, ωt – мгновенная фаза.

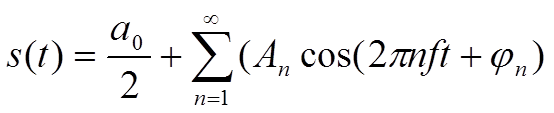

- Периодический сигнал может быть представлен в виде гармонического ряда.

, где f=1/T, а амплитуды и фазы гармоник

Равенство Парсеваля:

т.е. энергия сигнала равна интегралу

модуля его частотного спектра – сумме энергий всех частотных составляющих сигнала.

Пассивные элементы электрических цепей:

- Активное сопротивление R=U/I, ток через сопротивление i=u/R

- Электрическая емкость С=U/Q, где Q – заряд накопленный в емкости,

ток через емкость i=C*du/dt

- Индуктивность L=u/(di/dt), напряжение на индуктивности u=L*di/dt.

При прохождении через электрические цепи сигнал преобразуется, изменяется его форма

и параметры. Если при этом в спектре сигнала не появляются новые гармоники, а лишь изменяются параметры гармоник входного сигнала, такое преобразование называется линейным. При нелинейном преобразовании в составе спектра выходного сигнала присутствуют гармоники, которых не содержится во входном сигнале. По этому признаки электронные устройства делятся на линейные и нелинейные.

Преобразовательные свойства устройства характеризуют передаточной функцией или коэффициентом передачи. Передаточная функция равна отношению сигнала на выходе устройства y(t) к сигналу на его входе x(t). Поскольку устройство по разному преобразует сигналы разных частот передаточную функцию определяют в комплексной форме

KU(jω)=Y/X, или KU(jω)=K(ω)*e jφ(ω), где K(ω) – амплитудно-частотная характеристика;

φ(ω) – фазо-частотная характеристика.

ДОПОЛНИТЕЛЬНО:

- Особенности встраиваемой электроники информационно-навигационных систем: малогабаритность, экономичность, производительность, программируемость.

- Модуляция заключается в изменении по определенному закону параметров сигнала s(t)=Asin[(2π/T)t+φ] =Asint+φ)

- Примером линейного устройства является фильтр нижних частот

- Закон Мура: число транзисторов на единице площади удваивается каждые 1.5 года
