1.Нормативное сопротивление телопередачи.

Определяется по ТКП «Строительая теплотехника» (ТКП 45.2.04-43-2006). В ТКП вышли изменения ция,модернизация (для стен: RТ.НОРМ=3,2; для совмещённого покрытия,чердачного перекрытия: RТ.НОРМ=6; для перекрытия над неотапливаемым подвалам и техническим подпольем RТ.НОРМ=2,5; для окон: RТ.НОРМ=1 ). (Б) Ремонт и реставрация : Б1 здания построенные после 1993г.(стены из штучных материалов: RТ.НОРМ=2; монолитные стены: RТ.НОРМ=2,2; стены из крупных блоков: RТ.НОРМ=2,5; для совмещённого покрытия,чердачного перекрытия, перекрытия над подвалами: RТ.НОРМ=3; покрытия тёплых чердаков: исходя из расчёта обеспечения перепада темпер-ры воздуха и потолка верхнего этажа-не более 20С; перекрытия над неотапливаемыми подвалами и техническими подпольями: изходя из расчёта перепада темпер-ры воздуха и пола 1-го этажа-не более 20С; заполнение световых проёмов: RТ.НОРМ=0,6); Б2 здания построенные до 1993г. (все наружные ограждающие конструкции должны иметь сопротивление теплопередачи не более RТ.ТРЕБ.)

2. Сопротивление теплопередачи однослойных ограждений.

Потенциалом переноса тепла является разность температур.

тепловой поток — количество теплоты, проходящее через конструкцию или среду в единицу времени (Q [Вт]). Необходимость учета направления теплового потока обусловлена различием температурных полей и толщин пограничного слоя при нагревании и охлаждении воздуха (жидкости).

, где F-площадь (м2), -разность температур(0С), -время (с), -толщина утеплителя(м)

Однородным будем считать ограждение протяжённое в плане на высоте.

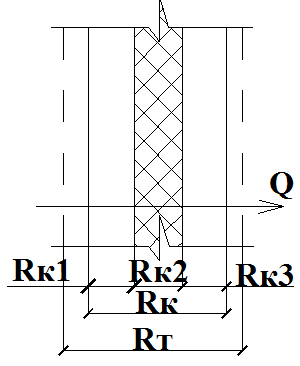

, где RК-термическое сопротивление теплопередачи ограждения[(м2 0С)/Вт], -к-нт теплоперехода внутренней поверхности ограждения, -к-нт теплоперехода наружной поверхности ограждения. , где -толщина i-го слоя ограждения (м), -к-нт теплопроводности i-го слоя ограждения[Вт/м0С]. При определении λ необходимо учесть плотность материала и режим эксплуатации. Все задачи решаются по направлению движения тепла, пара, воздуха,т.е. решение любой задачи начинаем с чертежа, где указываем направление движения энергии или вещества. Слои ограждающих конструкций от вентилируемой воздушной прослойки до наружной поверхности в расчёт не включаются. Температура в любой точке ограждения определяется из условия ,что кол-во тепла, прошедшее через плоскость Х, будет равно кол-ву тепла, кот. прошло через ограждение.

3. Сопротивление теплопередачи многослойных ограждений.

Величиной, характеризующей теплозащитные качества ограждения, является сопротивление теплопередаче ограждения. Общее сопротивление теплопередаче многослойной конструкции ограждения с последовательно расположенными однородными слоями, является суммой сопротивлений теплопередаче отдельных конструктивных слоев в направлении, перпендикулярном к тепловому потоку. Если материал ограждающей конструкции неоднороден как в перпендикулярном, так и в параллельном тепловому потоку направлении, термическое сопротивление такого ограждения определяют следующим путем:а) плоскостями, параллельными направлению теплового потока, ограждающая конструкция условно разбивается на участки с одинаковым сопротивлением теплопередачи. б) плоскостями, перпендикулярными к направлению теплового потока, ограждающая конструкция условно делится на участки с одинаковым сопротивлением теплопередачи. Для однородных участков по формуле: , а для не однородных участков по формуле: ,

где F-площадь участков(м2), n-кол-во участков, δ-толщина участка, R1,R2…-термическое сопротивление участков.

4.К-нт теплопроводности,дать определение и размерность.

Теплопроводность материала характеризуется величиной к-нта теплопровод-ности λ,выражающей собой количество тепла в килограмм-каллориях, котрое будет проходить в 1ч через 1м2 плоской стены толщиной в 1м из данного материала при разности температуры на внутренней и внешней поверхностях в 10. К-нт теплопроводности имеет размерность в (ккал/м ч град)
