Тема 10

ПРИНЦИПЫ И ПРИЁМЫ ПЛАНИРОВКИ ЗДАНИЙ

"Я верю в то, что архитектура – разумный способ организации пространства" Луис Кан

Содержание:

1. Понятие об архитектурной типологии

2. Архитектурно-строительная стандартизация в проектировании

и строительстве

3. Модульные решётки

4. Группировка помещений

5. Принципы и приёмы объёмно-планировочных решений

1. Понятие об архитектурной типологии

Типология - наука о типах.Типология - научный метод, основа которого - расчленение систем объектов и их группировка с помощью обобщённой модели или типа. В таком случае тип – это единица расчленяемой изучаемой реальности.

Архитектурная типология жилых, общественных и промышленных зданий изучает закономерности формирования типов зданий в связи с изменением социальных форм жизни общества.

Она раскрывает социальные, градостроительные, функциональные, конструктивные, экономические и архитектурно-художественные требования и параметры, классифицирует и определяет номенклатуру типов зданий, устанавливает нормативы и состав помещений.

Классификация (лат.разряд, класс) - система соподчинённых понятий (классов, объектов), используемая как средство для установления связи между этими понятиями.

Научная классификация выражает систему законов, присущих отображённой в ней области действительности. Архитектурная классификация выражает систему закономерных связей между архитектурными формами (типами зданий), их характеристиками и областью применения.

Типология отвечает на вопросы: что, где, сколько и как строить.

2. Архитектурно-строительная стандартизация в проектировании и строительстве

Индустриализация строительства позволяет превратить строительное производство в механизированный поточный процесс монтажа зданий и сооружений из сборных конструкций и деталей, изготовляемых на промышленных предприятиях с помощью машин.

В современной практике проектирования зданий и сооружений широко применяются следующие методы архитектурно-строительной стандартизации: типизацию, нормализацию, унификацию и собственно стандартизацию.

Тип (греч.отпечаток, форма, образец) - вид чего-либо, обладающий качественными признаками; образец, модель чего-либо.

Типизация - процесс создания типов, образцов пригодных для повторного применения.

Строительная типизация - разработка конструкций, зданий для многократного применения на основе общих для ряда изделий технических характеристик.

Типизация является условием эффективности заводского изготовления конструкций и деталей.

Первоначально типизацию понимали как "ликвидацию многообразия и сведение… существенных особенностей типизируемых зданий …для массового строительства к необходимому числу унифицированных типов" [62, с.3].

По определению БСЭ (1976) "Типизация - обоснованное сведение многообразия избранных типов конструкций ... зданий, сооружений, технологических процессов и т.п. к небольшому числу".

Архитектурная типизация - это единый процесс создания зданий, отдельных их составных частей (секций, блок-секций, объёмно-планировочных элементов), а также деталей и изделий для многократного применения на основе архитектурно-художественных, функциональных, технологических, конструктивных и экономических требований.

Типизация осуществляется на основе унификации.

Унификация - научно обоснованный отбор габаритных размеров зданий и сооружений, их частей, а также параметров, определяющих типоразмеры строительных деталей.

Унификация, по сути - это приведение к технически целесообразному и экономически выгодному единообразию размеров и частей зданий, размеров и формы их конструктивных элементов, изготовляемых на заводах.

Унификация как целостный процесс включает в себя:

установление Единой Модульной Системы и координацию с ней размеров зданий и их элементов;

унификацию расчётных нагрузок;

типизацию и нормализацию объёмно-планировочных решений;

разработку заводских, региональных и российских стандартов на элементы и детали зданий, на разработку компоновочных схем.

Унификация как целостный процесс включает в себя:

установление Единой Модульной Системы и координацию с ней размеров зданий и их элементов;

унификацию расчётных нагрузок;

типизацию и нормализацию объёмно-планировочных решений;

разработку заводских, региональных и российских стандартов на элементы и детали зданий, на разработку компоновочных схем.

Унификация как целостный процесс включает в себя:

установление Единой Модульной Системы и координацию с ней размеров зданий и их элементов;

унификацию расчётных нагрузок;

типизацию и нормализацию объёмно-планировочных решений;

разработку заводских, региональных и российских стандартов на элементы и детали зданий, на разработку компоновочных схем.

Модуль размерный основан на мерах длины, кратных целочисленных отношениях и не связан с конкретными строительными деталями.

Размеры здания определяются на основе измерения в каких-либо единицах длины (метр, сажень, фут и др.).

Унификация и модульная координация в проектировании и строительстве осуществляется с помощью Единой Модульной Системы (ЕМС) согласно СНиП. П-А 4-62-ЕМС.

Модульная система - совокупность правил взаимоувязки (координации) размеров всех параметров здания (шаг, пролёт, высота этажа) с размерами конструктивных элементов и строительных изделий, выпускаемых промышленностью на основе кратности этих размеров модулю (рис. 50).

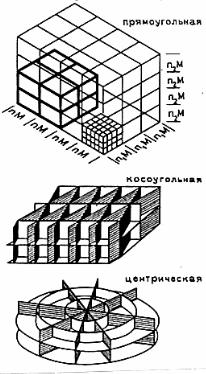

Рис. 50. Модульная система.

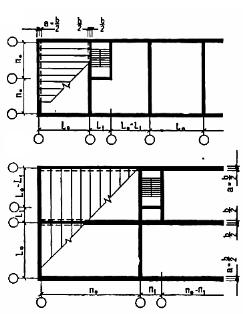

а) Модульная сетка единого ряда строительных модулей.б) Пространственная система модульных плоскостей.в) Пространственные системы модульных координат.г) Привязка элементов конструкций к разбивочных осям в плане: 1 – каркасных зданий;2 – стеновых зданий.д) Размеры конструктивного элемента: Lо – координационный; Lк – конструктивный;

В качестве исходной единицы для координации размеров в проектировании и строительстве принят модуль, равный 100 мм (М).

Такой же модуль применяют в странах Центральной и Восточной Европы, а также в Бельгии, Италии, Франции, Швеции.

В ЕМС имеются укрупнённые и дробные модули, общие принципы укрупнения модулей, расположение модульных разбивочных осей, привязки к ним конструктивных элементов, определение размеров элементов зданий и строительных изделий.

Укрупнённые модули: 6000 (60М), 3000 (30М), 1500 (15М), 1200 (12М), 600 (6М), 300 (3М) и 200 мм (2М).

Их применяют для назначения размеров основных параметров зданий и соответствующих им строительных конструкций как по горизонтали (в плане), так и по вертикали (в разрезе). 2М и 15М используют редко.

Дробные модули: 50 (1/2М), 20 (1/5М), 10 (1/10М), 5 (1/20М), 2 (1/50М) и 1 мм (1/100М).

Их используют для относительно малых размеров конструктивных элементов (сечение колонн, балок, листовых материалов, перемычек), ширины швов и зазоров между элементами.

Высота этажей назначается кратной 3М в пределах до 3,6 м и далее 6М и 12М (высота колонн одноэтажных зданий, высота проёмов, панелей и блоков).

На планах целесообразно применять следующие укрупнённые модули: 30М и 60М (до 90М, 120М).

Современные здания проектируютcя на основе модульных сеток.

Модульная сетка - пространственная система плоскостей, линий и точек, расстояние между которыми принимается равным и кратным основному модулю или одному из производных модулей.
