15. Компенсаторы. Их назначение и использование

Компенсатор представляет собой прибор, изготовленный из кристаллов кварца, гипса (сейчас не используется) или слюды. В том случае, когда он имеет постоянную разность хода около 550 миллимикрон, (что соответствует собственной интерференционной окраске кварца или гипса - красной первого порядка), то его называют кварцевой пластинкой. Компенсатор, называемый кварцевым клином, представляет в поперечном разрезе пластинку в форме тонкого клина. Его разность хода переменная. На оправе указана его оптическая ориентировка, обычно сходная с той, которая указана для гипсовой и кварцевой пластинок.

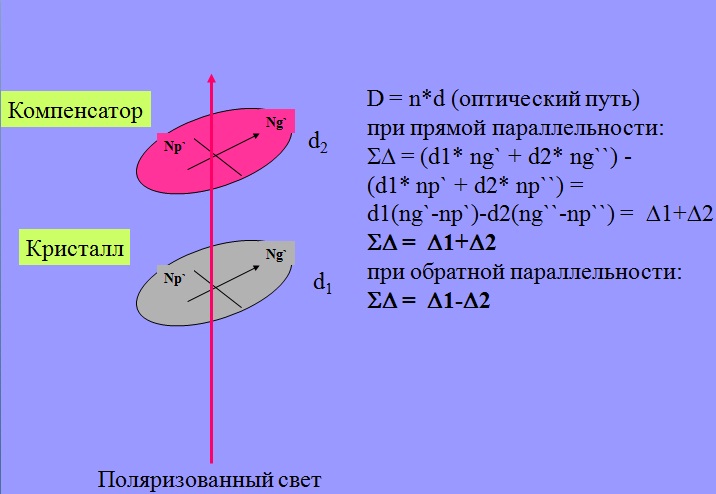

П ри вдвигании кварцевого клина в прорезь тубуса микроскопа изменяются последовательно интерференционные цвета от начала первого порядка до четвертого порядка. При определении силы двойного лучепреломления используется правило компенсации. Известно, что разность хода в кристаллическом зерне возрастает пропорционально длине пути, проходимого световыми волнами в этом зерне. Поэтому если на пути распространения света, над кристаллическим зерном поместить другую кристаллическую пластинку (в данном случае компенсатор) таким образом, чтобы направления одноименных осей оптических индикатрис зерна и компенсатора совпадали, то результирующая разность хода будет равна сумме разностей хода зерна и компенсатора, что вызовет повышение интерференционной окраски. Если поместить компенсатор таким образом, что будут совпадать разноименные оси оптических индикатрис зерна и компенсатора, то суммарная разность хода будет равна разности разностей хода зерна и компенсатора, что приведет к уменьшению порядка интерференционной окраски. Если разность хода компенсатора будет равна разности хода в исследуемом зерне минерала, то в итоге общая разность хода световых волн будет равна нулю или, как принято говорить, произойдет компенсация разности хода в зерне, а зерно приобретет серую интерференционную окраску первого порядка. Порядок работы при определении двупреломления минерала методом компенсации:

1. По цветам интерференции кварца или плагиоклаза оценивают толщину шлифа.

2. Отыскивают в шлифе зерно исследуемого минерала с наиболее высокой интерференционной окраской. Каждое поле зрения наблюдают при поворотах столика микроскопа на некоторый угол, так как иначе легко пропустить нужное зерно, которое может случайно оказаться в положении погасания.

3. Устанавливают найденное зерно на крест нитей и затем поворотом столика микроскопа ставят минерал на погасание. В таком положении оси индикатрисы минерала параллельны направлениям колебаний в николях.

4. От положения погасания поворотом столика микроскопа против часовой стрелки на 45° ставят минерал на максимальное просветление. При этом одна из осей индикатрисы окажется параллельной прорези тубуса микроскопа.

5. Вставляют в прорезь тубуса компенсатор (пластинку или клин), и по реакции компенсатора устанавливают порядок цветов интерференции.

6.По номограмме Мишель-Леви определяют цифровое значение величины двупреломления.
