Пиковый (амплитудный) детектор — это детектор, напряжение на выходе которого непосредственно соответствует измеряемому пиковому (амплитудному) значению напряжения. Пиковый детектор должен содержать элемент, запоминающий пиковое значение напряжения. Таким элементом обычно служит конденсатор, заряжаемый через диод до пикового значения.

Различают ПД с открытым и закрытым входами. В детекторах с открытым входом выходной сигнал пропорционален сумме постоянной и максимального значения переменной составляющих входного напряжения. В детекторах с закрытым входом имеется разделительный конденсатор и выходной сигнал пропорционален только переменной составляющей входного.

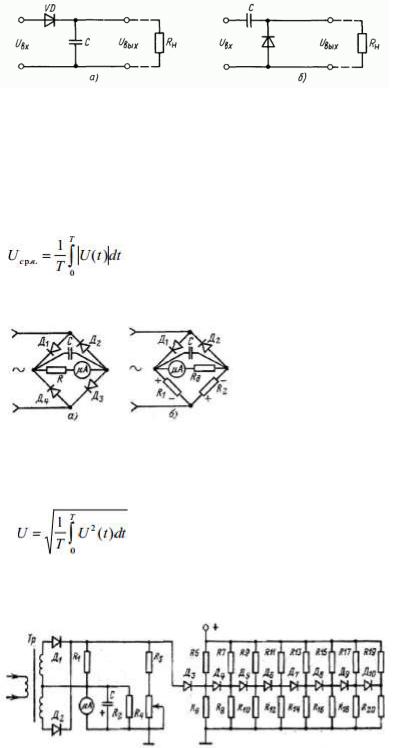

а. – с открытым входом, б. – с закрытым входом.

Детектор среднего(средневыпрямленного) значения - это преобразователь переменного напряжения в постоянный ток, пропорциональный средневыпрямленному значению измеряемого напряжения. Часто подобный преобразователь представляет собой двухполупериодный выпрямитель, с магнитоэлектрическим усредняющим измерительным прибором.

Наиболее распространены мостовые схемы.

Детектор действующего(среднеквадратического) значения — преобразователь переменного напряжения в постоянное, пропорциональное корню квадратному из среднего квадрата мгновенного значения напряжения.

Распространены детекторы, выполняемые по схеме диодной цепочки, которая позволяет получить квадратичную характеристику.
