  1. Конструкция

и расчет листоправильных машин

На рис. IX.5 показан общий вид семироликовой листоправильной маши­ны 50X2600 мм конструкции УЗТМ с параллельно перемещающейся верхней траверсой 1. Машина предназначена для горячей правки тол­стых листов шириной до 2600 мм и толщиной 25—50 мм при пределе текучести материала листов соответственно 480—120 МПа.

В машине предусмотрено пять приводных рабочих роликов 2 диамет­ром 400 мм (два средние вверху и три внизу): верхние крайние роли­ки 4 диаметром 450 мм неприводные и предназначены для правильного (горизонтального) направления металла и устранения общей кривизны выходящего листа; эти ролики перемещаются независимо в вертикаль­ном направлении при помощи нажимных винтов, снабженных ручным приводом нажимных гаек. Для уменьшения прогиба рабочих роликов к ним предварительно прижимают опорные ролики 3 диаметром 650 мм. Все ролики установлены в опорах на самоустанавливающихся сфериче­ских роликоподшипниках.

Верхние ролики смюнтированы в верхней подвижной траверсе; ниж­ние— в нижней траверсе 5, опирающейся на фундамент. В нижней тра­версе по углам смонтированы четыре жесткие колонны 6 диаметром 320 мм; вверху они опираются на траверсу своими заплечиками, внизу колонны соединены с траверсой гайками. Благодаря горячей затяжке гаек в плоскости стыка заплечиков 7 с траверсой предварительно созда­ны напряжения сжатия, поэтому при растяжении колонны усилием правки плотность стыка заплечиков с траверсой сохраняется, что необ­ходимо для обеспечения жесткости всего соединения и повышения точ­ности правки.

Для установки необходимого раствора между рабочими роликами верхняя траверса перемещается параллельно по вертикали при помощи

червячных передач S, 9, установленных на концах колонн и приводимых от электродвигателя 10 мощностью 22 кВт (690 об/мин), скорость пере­мещения 20 мм/мин. При этом нижняя гайка-ступица 11 приводится червяком и при помощи промежуточного кольца 12 с внутренним зубча­тым зацеплением передает вращение верхней гайке 13\ последняя, вра­

щаясь и перемещаясь вверх (вниз) по резьбе втулки, поднимает (опу­скает) траверсу с роликами. Таким образом, резьбовое червячное коле- 5 (ступица) 11 не воспринимает усилий от веса траверсы.

Рабочие ролики приводятся в движение пятью универсальными пинделями, соединенными с комбинированным редуктором — шесте- енной клетыо; последний приводится от электродвигателя постоянного ка мощностью 100 кВт {475/950 об/мии); скорость роликов (скорость равки) 0,4—0,8 м/с. Достоинством этой машины является то, что верх- яя траверса вместе с приводом ее перемещения может быть легко сня- а при помощи крана, что упрощает ремонт машины и смену роликов.

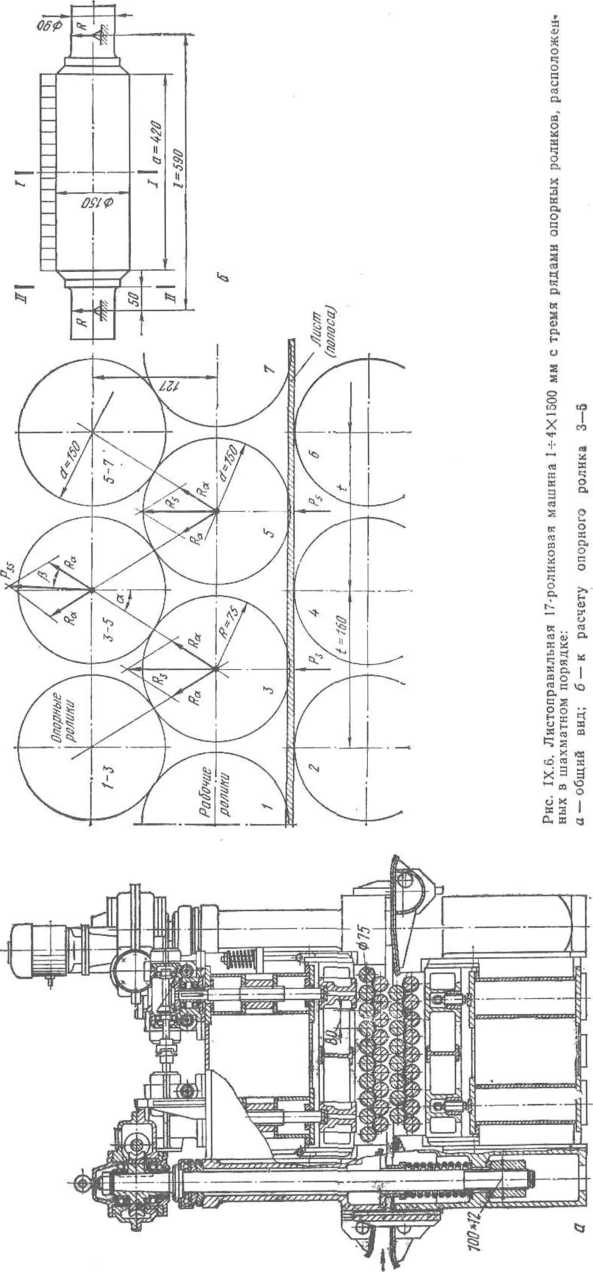

На рис. IX.6, а показана 17-роликовая правильная машина кон- трукции ВНИИметмаш — СКМЗ для правки тонких листов (1—4 мм) “ириной до 1500 мм и длиной 2—4 м.

В машине предусмотрено 17 рабочих роликов (9 в верхнем ряду и 8 в нижнем ряду) диаметром 75 мм (длина бочки 1700 мм, шаг роликов ВО мм). Опорные ролики расположены в шахматном порядке по отноше­нию к рабочим. Такое расположение следует считать более рациональ­ным для машин, у которых диаметр рабочих роликов невелик» так как при этом достигается большая устойчивость рабочих роликов в горизон­тальной плоскости. Опорные ролики (57 штук) расположены в три ряда ю длине бочки рабочих роликов; диаметр опорных роликов 75 мм, дли- ia бочки 350 мм. Опускание верхней траверсы и нажим роликов на ли-

сты осуществляются четырьмя нажимными винтами. В отличие от машины, рассмотренной выше (см. рис. IX.5), здесь привод каждого на- имного винта осуществляется от отдельного фланцевого электродви- ■ теля мощностью 2,8 кВт (1420 об/мин), скорость перемещения винта i мм/с. Подъем верхней траверсы осуществляется четырьмя пружина- у л, расположенными внизу в станине. Нажимные винты вверху и внизу лираются на сферические шайбы, предусмотренные для их самоуста- 10вки при наклоне верхней траверсы; нижние гайки зафиксированы в станине от проворачивания. Индивидуальный привод каждого винта дает возможность изменять наклон траверсы в двух направлениях, что необходимо для повышения точности правки отдельных листов. Кроме того, для повышения точности правки предусмотрена возможность пред­варительного местного прогиба рабочих роликов в результате поджима опорных роликов, причем для каждого ряда опорных роликов преду­смотрена отдельная регулировка: с этой целью опорные ролики каждого одного ряда установлены в отдельной траверсе, которая может переме­щаться нажимными винтами с ручным приводом штурвалов. Регулиро­вание наклона всей верхней траверсы и поджима каждого ряда опорных роликов позволяет править отдельные листы с различной волнистостью, а также местную коробоватость, что является достоинством конструк­ции этой машины.

V

На быстроходных правильных машинах рабочие ролики и шпиндели вращаются с частотой 1000—2000 об/мин, поэтому вопрос смазки шар­ниров шпинделей имеет большое значение. При этих скоростях приме­нение периодической (закладной) смазки не обеспечивает нормальной работы шарниров. Наиболее рациональным способом является непре­рывная подача жидкой смазки при помощи сопел (брызгал), направ­ленных на шарниры. В качестве смазки применяют наиболее вязкое жидкое масло типа брайтсток. Для этой цели шпиндели закрываются общим геометрическим кожухом и масло непрерывно сливается в бак — отстойник масляной системы.

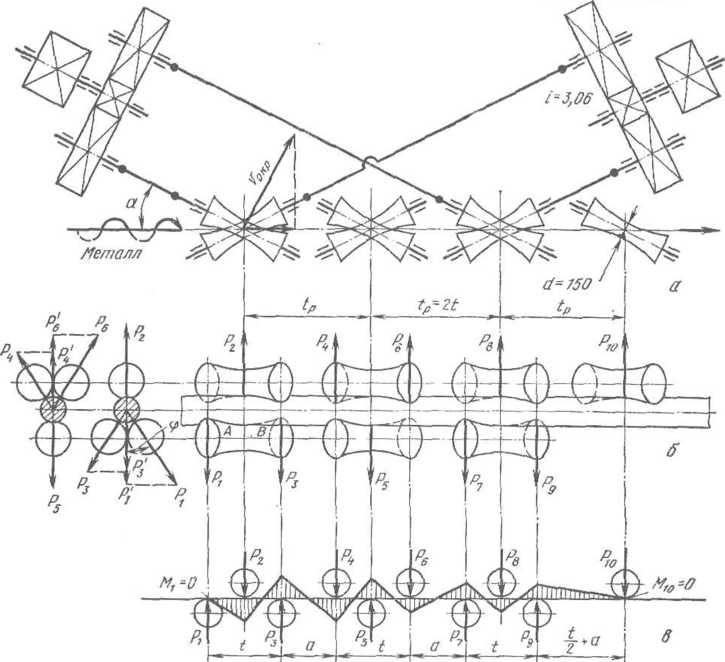

На высокоскоростных правильных машинах вместо универсальных \ шпинделей с бронзовыми вкладышами применяют шпиндели с шарни- !| рами на подшипниках качения, а также шпиндели типа зубчатых муфт промежуточным удлиненным валом.

1 Растяжные листоправильные машины

Правку растяжением применяют для листов стальных и из цветных ме­таллов (например, дюралюминия), которые трудно править на ролико- ^ вых машинах. При правке растяжением в материале листа необходимо создать напряжение, равное пределу текучести ат, поэтому к листу не­обходимо приложить растягивающее усилие, равное

Р = oTF, (IX.41)

где F=bh — площадь сечения листов.

Для правки листов растяжением применяют растяжные гидравличе­ские машины с зажимами концов листа двух типов: механическим и гид-

  • равлическим.

На растяжных машинах для правки толстых листов применяют гид­равлический зажим листа губками.

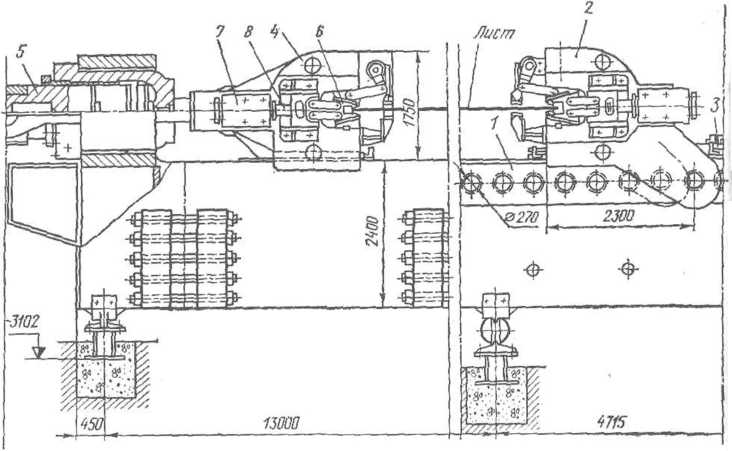

На рис. IX.7 показан общий вид такой машины конструкции УЗТМ.

. Машина предназначена для правки растяжением толстых листов дюр- | алюминия (4—12 мм) шириной до 2700 мм и длиной 2—10 м; макси-

  1. мальное усилие растяжения 10 МН.

Сварная (из толстых листов) станина 1 состоит из нескольких ча-

  • стей, соединенных между собой болтами в горячем состоянии. Станина установлена на фундаментные балки двумя опорами (из которых одна, правая подвижна). Задняя (правая) головка 2 при растяжении листа неподвижна. Предварительно в зависимости от длины листа она уста­навливается на станине и закрепляется пальцами (фиксаторами), вхо­дящими в гнезда (отверстия) в станине; перемещение головки и ее

фиксация осуществляется при помощи задних вспомогательных гидро­цилиндров 3.

Передняя (левая) зажимная головка 4, осуществляющая растяже­ния листа, соединена тягами с траверсой на плунжере 5 рабочего ци­линдра; ход плунжера и головки 850 мм; давление масла в цилиндре до

  1. МПа; скорость перемещения плунжера 10 мм/с (при работе двух насосов).

В передней и задней головках расположены зажимные клиновые ме­ханизмы (а —12°). Зажимные губки 6 сближаются (зажимают лист)

Рис. IX.7. Листоправнльная растяжная машина усилием 10 МН с гидроприводом

и расходятся при помощи шарнирного привода от двух гидроцилиндров

  1. расположенных на боковых сторонах зажимной головки. Гидроци­линдры создают только предварительный зажим листа в губках; окон­чательный зажим происходит при растяжении листа в результате само- заклинивания губок между наклонными плоскостями клинового устрой­ства; расклинивание (отжим) губок осуществляется обратным ходом плунжера 8.

Подача толстых и длинных листов к машине и заправка их в зажим­ные головки осуществляются при помощи механизированных тележек.

Пример 48. Выполнить расчет листоправильной 17-роликовой машины I7X150X Х2500 конструкции ВНИИметмаша (аналогичной показанной на рис. IX.6, а). Машина установлена перед ножницами в линии непрерывного агрегата резки холоднокатаной полосы на листы и предназначена для правки полосы толщиной /г = 1 —8 мм и шириной 6 = 2350 мм со скоростью соответственно о = 1,5—0,5 м/с. Диаметр роликов D—150 мм; шаг между роликами одного ряда *=160 мм; длина бочки роликов 1=2500 мм. Для уменьшения прогиба, правильных, роликов по.их. длине установлена трц ряда опорных роликов диаметром D= 150 мм и длиной бочки /0=420 мм (см. рнс. IX.6, б). Пре­дел текучести материала полосы от=300 МПа.

  1. Принимаем, что максимальное значение коэффициента проникновения пластиче­ской деформации в полосе под вторым роликом /г2=0,7 и максимальная толщина по­лосы Л = 8 мм. Момент упругого изгиба по формуле ПХ.За)" А4У=7,52 кН-м; опреде­ляем значения кП и коэффициент упруго-пластического изгиба kya( под роликами по формулам (IX. 13), (IX. 16), определяем усилия на ролики при правке из выражения (IX.17).

Результаты подсчетов вносим в табл. IX. 1. Суммарные значения (по вертикали) проверяем по формулам (IX. 18), (IX. 19).

Получаем: суммарное усилие на все ролики Р~7,15 МН; максимальное усилие на третиц ролик Р3=536 кН.

  1. По формуле (IX.28) определяем (o^4)6/iD = 604 кН-мм, и в соответствии со еначениями kB находим значения крутящего момента на роликах, необходимого для пластического изгиба полосы Млеф-

Результаты подсчетов в табл. IX. 1 и итог проверяем по формуле (IX.29),

№ роли­ков i

*уп

£ k

уп

Усилие на ролики Р.. кН i

Моменты Н-м

верхние

нижние

Мдеф

М,Р в подшип­никах

Л*тр Ро­ликов по полосе

Мкр сум­марный

1

140

70

112

182

2

0,7

0.97

2,90

411

422,8

205

328,8

956,6

3

0,65

0,96

3,80

536

392,6

258,5

428,8

1089,4

4

0,6

0,95

3,75

529

362,4

2о4,5

423,2

1050,1

5

0,55

0,93

3,70

522

332,2

261,8

417,6

1011,6

6

0,5

0,92

3,60

508

302,0

254

406,4

962,4

7

0,45

0,90

3,55

500

271,8

250

400

921,8

8

0,4

0,88

3,50

493

241,6

246,5

394,4

882,5

9

0,35

0,86

3,45

486

211,4

243

388,8

843,2

10

0,3

0,84

3,35

472

181,2

236

377,6

794,8

11

0,25

0,82

3,24

456

151

228

364,8

743,8

12

0,2

0,79

3,12

440

120,8

220

352

692,8

13

0,15

0,76

3,0

423

90,6

211,5

338,4

640,5

i 14

0,1

0,73

2,92

410

60,4

205

328

593,4

15

0,05

0.70

2,80

395

30,2

197,5

336

563,7

16

0

0,67

2,37

334

0

167

267,2

434,2

1 17

0,67

95

47,5

76,0

123,5

Сумма

5,25

12,68

50,72

3575

3575

3171

3575

5720

12 466

  1. Принимаем: коэффициент трения для игольчатых подшипников качения р, = 0,01; Средний диаметр подшипника г/ = 100 мм; плечо трения качения роликов ло полосе

js=0,8 мм. Согласно формулам (1Х.32) и (IX.33) определяем моменты трения в под- випниках и моменты трения качения по полосе для каждого ролика, нагруженного уси- Р/. Результаты подсчетов вносим в табл IX. 1 и итоги проверяем по формулам (IX.32) и (IX.33).

  1. Определяем суммарные значения крутящих моментов на каждом ролике (по оризонтали); максимальный крутящий момент для вращения всех роликов Mtis = s 12,466 кН-м.

  2. Определяем коэффициент полезного действия рабочей клети правильной ма­нны (без учета потерь в приводе) по формуле

Л = Мдеф/(Мцеф -(- AfTp) — 3171/1246С = 0,255 >

е. потери на трение составляют около 75 % и только 25 % расходуется на собствен-

  • правку (пластическую деформацию при изгибе) полосы.

  1. Определяем мощность правки (вращения всех роликов). Для полосы h = 8 мм, орость правки v = 0,5 м/с, угловая скорость роликов ш = и//? = 2и/£> = 2-0,5/0,15 = *6,67 1/с, поэтому

Л/цр = Мы = 12,466*6,07 = 83 кН-м/c = 83 кВт.

  1. Определяем мощность электродвигателя. Для привода роликов правильной ма- ййы установлены раздаточная двухпоточная шестеренная клеть (i=l) и двухстулен- втын редуктор. Принимаем г)ш = 0,94 и г]р = 0,96; т| =0,94-0.96 = 0,9.

гребная мощность электродвигателя

^цв ~ Nup/1! 95 кВт.

гановлены два двигателя мощностью 2X60=120 кВт (л = 940 об/мин), которые до- скают возможность правки полосы, имеющей предел текучести более 300 МПа. При =0,5 м/с и угловой частоты вращения роликов п = 60с»/'л£>==03 об/мин редуктор вду электродвигателем и шестеренной клетью должен иметь передаточное число

  1. = 940/63 « 15.

  1. Расчет опорного ролика. При правке полосы наибольшее усилие испытывает гре- рабочий ролик: Яз — 536 кН, см. табл. IX.1. При ширине полосы Ь = 2350 мм по-

виая нагрузка на бочке ролика */ = /у& = 230 Н/мм. Если усилие Ротнести к длине кду опорами ролика / = 2800 мм, то <?=192 Н/мм.

Принимаем рабочий ролик в виде балки постоянного сечения длиной / со средней энной нагрузкой <7 = 210 Н/мм, чему соответствует условное (расчетное) усилие на гни рабочий ролик Яз=588 кН. При наличии трех опорных роликов по длине рабо- го ролика определим реактивные моменты и опорные реакции по формулам (IX.38)

I 4

  1. 40) (см. рис. IX.4., в) при /1 = /<=600 мм; /2=/3=800 мм — — ;

Л. 3

= 12(1 кН; ql<i = 168 кН; ql\l4= 18,9 кН-м; ^/4 = 33,6 кН-м;

Mi—— 7,87 кН-м; Л12 =— 12,86 кН-м;

7 1

/?! = 63 — +

R„ = 126/2 — 7,87/0,6 = 50 кН;

  • = 154 кН;

    12,86 + 7,87“

О

3 ‘ 0,8 о

Я2= 168 + —V (—7,87+ 12,86) = 180 кН.

0,8

Проверка: 2R0+2R\-{-R2 — ql = 588 кН. Таким образом, наибольшее усилие R2 прихо­дится на среднюю опору третьего рабочего ролика (средняя опора балки на рис.

  1. 4, в). Обозначаем: R2=^R3, Вычерчиваем на миллиметровой бумаге (в масштабе 1 : 1) первые опорные и рабочие ролики (рис. IX.6, б). Очевидно, что усилие R3 является рав­нодействующей усилий Ra от опорных роликов 1—3 и 3—5. Находим:

sin а = f/2/(r+ г) = t/2D = 160/300 = 0,5333; а = 32° 14';

cos а = 0,8459; Ra R^/2 cos а = 107 кН.

Усилие на пятый рабочий ролик при правке Р5 = 522 кН (см. табл. IX.1). Рассматри­вая этот ролик как четырехпролетную балку с тремя средними опорами, аналогично схеме расчета для третьего ролика, усилие на среднюю опору пятого ролика получим

Находим:

Ra = R’5/2 cos а = 94 кН.

Переносим усилие Ra в центр среднего опорного ролика 3—5. Из чертежа (рис. IX.6, б) находим (3 = 30°. Определяем равнодействующую усилий на средний опорный ролик ряда 3—5:

/>35 = 107-0,867 + V8100 — (1072 — 942) = 164 кН.

Погонная нагрузка по длине среднего опорного ролика 3—5

q = Р = 164000/420 = 400 Н/мм.

Опорные реакции: R — 82 кН.

Сечение /—/

Л*из = RU2 - qa/2-а/А = 14,96 кН-м,

14,96-10е

о — — = 44,5 МПа.

0.Ы503

Сечение II—II при коэффициенте концентрации напряжений в галтеле £0 = 1,7

Rc 82000-50

а = ka = ———-1,7 = 96 МПа.

W а 0,1-90“

Опорный ролик изготовлен из стали марки 9Х, для которой от = 400 МПа и [о]Доп=150 МПа. Контактное напряжение между рабочим и опорным роликами по формуле Герца при приведенном радиусе (rl—r2=d/2)

'пр = Н ггКгх + г2) = r!2 = dl 4;

стк = 0,418 VqE I г nv = 0,418 V-iqE/d = 0,418 ]/*4-400-2,1 • 105/150 = 620 МПа.

Допустимо [ак]!=«2от = 800 МПа.

  1. Напряжение в середине верхней траверсы (см. рис. IX.6. а) при lFi = 6000 см3. Усилие на траверсу равно половине усилия на все ролики (верхние и нижние) при правке:

Рв = рп = Р/2 = 3575 кН;

Рв I 3575000-1860

о. = -г^- = = 28 МПа.

  1. 4\Р, 4-6-10е

  1. Усилие правки РВ = Ря воспринимают четыре стяжных нажимных винта, имею­щих dCp = 142 мм и dви = 132 мм (резьба трапецеидальная 150X16 мм). Усилие на каждый винт У = Рв/4 = 894 кН. При соприкосновении верхней траверсы со станиной усилие поджатия пружин Q = 40 кН (см. рис. IX.6, а). Вес верхней траверсы, приходя­щийся на один винт, 24 кН. Таким образом, при правке на нажимной винт действует усилие

Y = 894 + 40 — 24 == 910 кН.

Напряжение растяжения в теле болта

4 Y 4-910000 „

о = = —— = 68 МПа.

nd2 я-1322

KpyTv ций момент, необходимый для привода нажимного винта: средний диаметр опор­ного подшипника da = 270 мм; р.и =0,01; угол подъема резьбы

3 1 2

Напряжение кручения в теле винта

г = 10- 10в/(0,2- 132я) = 22 МПа.

Винт изготовлен из стали 45, для которой [<з]дс,п — 150 МПа и [т]доп=120 МПа. Далее необходимо проверить прочность резьбы (нажимная гайка бронзовая) на срез, изгиб и смятие и по крутящему моменту подобрать редуктор и электродвигатель для приво­да винтов.

я-142

(.ip = 0,1; р = arctg р = 5° 43'; , dcр

tg 7° 46'j = 10 кН» м

а — arctg-

16

5. Сортоправильные и трубоправильные машины

Роликовые сортоправильные машины применяют для холодной правки сортового металла всех сечений, предусмотренных соответствующими ГОСТами (рельсов, балок, швеллеров, угловой стали, квадратных и круглых профилей и т. д.).

Сортоправильные машины с профилированными роликами конструк­тивно выполняют двух типов: а) с открытым консольным расположени­ем роликов; б) с закрытым расположением роликов на валах между двумя опорами последних.

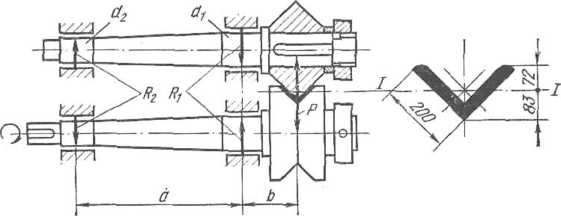

У правильных машин с консольными однорядными роликами наибо­лее нагружены передние опоры. Эти машины более удобны в эксплуата­ции (легко доступны для наблюдений и смены роликов), поэтому их применяют не только для правки мелких и средних, но и крупных про­филей (например, рельсов).

Правильные машины закрытого типа позволяют монтировать на при­водных валах несколько рядов роликов для правки различных профи­лей, что сокращает время на смену и настройку роликов (по сравнению с машиной, имеющей консольные ролики).

Основными параметрами сортоправильных машин являются: шаг роликов t мм, максимальная высота выправляемого профиля h мм, мо­мент сопротивления сечения профиля W см3, диаметр роликов D мм, скорость правки v м/с и число роликов п.

Для правки рельсов и крупных сортовых профилей применяют пра­вильные машины с 7—9 роликами, а для правки средних и мелких про­филей— с 11 —13 роликами. Скорость правки в зависимости от требуе­мой производительности машины применяют в пределах 0,5—3,0 м/с.

При выборе сортоправильной машины для конкретных требований производства следует руководствоваться таблицами (нормалями) ВНИИметмаша и заводов-изготовителей этих машин УЗТМ и СКМЗ.

На рис. IX.8 показана правильная машина конструкции УЗТМ с кон­сольными роликами для правки рельсов в вертикальном положении их сечения. Максимальный момент сопротивления сечения рельса 300 см3, предел текучести материала рельсов 500 МПа.

В правильной машине шесть роликов с номинальным диаметром 740 мм. Шаг роликов 1200 мм, скорость движения рельсов при правке 1—1,6 м/с. Привод роликов осуществляется от электродвигателя посто­янного тока мощностью 150 кВт (500—1000 об/мин) через специальную комбинированную шестеренную клеть с встроенной в нее двухступенча­той цилиндрической передачей.

Ролики установлены консольно на приводных валах с опорами на роликоподшипниках (радиальных и осевых). Верхний вал каждого ро­лика установлен в эксцентричной кассете-втулке, приводимой от двига­теля мощностью 2,2 кВт (833 об/мин) через цилиндрические шестерни и червячную пару, встроенные в станину. Таким образом, вращением эксцентричной втулки достигается радиальная (вертикальная) установ­ка верхних роликов.

0,27 0,142

(а р) = 910

0,01

МЙ = У

Но'

Для направления профиля в машину и частичной доправки его в го­ризонтальной плоскости перед машиной и за ней установлено в направ­ляющих по два вертикальных холостых ролика. Каждый из этих роли­ков устанавливают на необходимый размер профиля при помощи вин­тов, вращающихся в гайках, смонтированных в ползунах; привод винтов осуществляется таким же электродвигателем мощностью 2,2 кВт (883 об/мин) через двухступенчатый цилиндрический редуктор.

Указатель о$ж'атш условна не показан

Рнс IX.8. Правильная машина открытого типа для правки рельсов

Корпус машины и направляющие для вертикальных роликов литые стальные, а корпус шестеренной клети — литой из модифицированного чугуна.

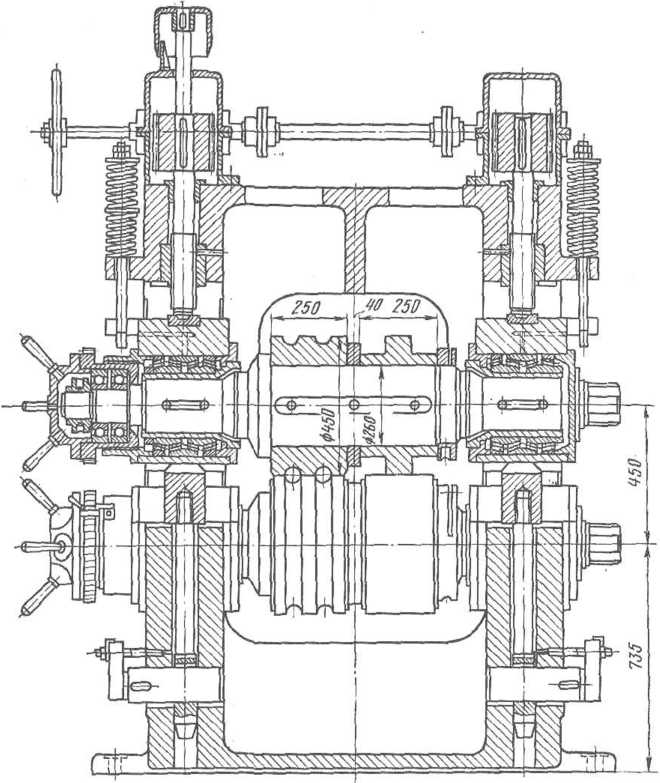

На рис. IX.9 показана восьмироликовая правильная машина кон­струкции СКМЗ. Машина предназначена для холодной правки профи­лей различного сечения (что достигается установкой сменных роликов), момент сопротивления которых не более 50 см3, предел прочности 450 МПа и предел текучести не превышает 260 МПа, а скорость правки

  1. м/с.

Профилированные ролики установлены между опорами валов. При­водными являются шесть роликов (два верхних и четыре нижних); привод осуществляется от электродвигателя мощностью 60 кВт (725 об/мин) через редуктор с передаточным числом /=8,466 и шпин­дели с пружинным уравновешиванием. Холостыми являются два верх­них ролика — второй и четвертый. Диаметр роликов 450 мм, шаг 500 мм. Вертикальная регулировка верхних роликов осуществляется ручным нажимным устройством; уравновешивание верхних подушек и валов с роликами пружинное.

Методика определения усилия на ролики и мощности электродвигателя привода машины

Усилия на ролики Р\, Р2, ..., Рп~ь Рп можно определять по тем же фор­мулам, что и для листоправильных машин (рис. IX. 10, а).

Щи

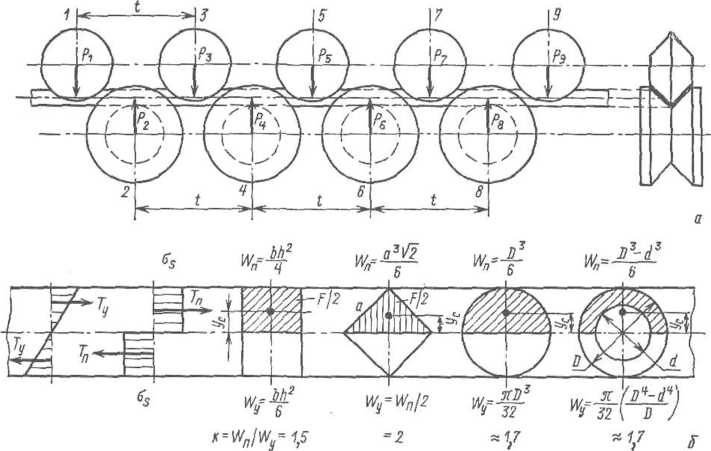

Рис. IX. 10. К определению усилий на ролики соргоправильной машины:

Рис. IX.9. Сортолравнльяая машина закрытого типа

е —схема направления усилий; б — пластические и упругие моменты сопротивления сечений поо­стыл симметричных профилей ‘

Формула (IX.17) для определения общих давлений Р на все ролики будет справедлива и для сортоправильных машин, однако в этом слу­чае значительно труднее определить изгибающие моменты М2, М3, Мп-1, необходимые для правки профилей сложного (не прямоугольного) сечения, ввиду отсутствия экспериментальных данных о величине коэф­фициента проникновения пластической деформации k„.

С целью получения простых расчетных формул принимаем, что пер­вые три ролика (второй, третий и четвертый) изгибают полосу пласти­чески, а последние (п—5) роликов — упруго (исключая первый и по­следний, где М11зг = 0). Тогда формула (IX.17) получит следующий вид:

P = arWy [3k + (я — 5)1 8ft, (IX.42)

где k=Wn/Wу — отношение моментов сопротивления сечения при пла­стическом и упругом изгибах (для сложных профилей).

Из курса сопротивления материалов известно, что пластический мо­мент сопротивления сечения Wa равен удвоенному статическому мо­менту полусечения профиля:

Wrr = 2S=-2 — yc. (IX. 42а)

2

Для прямоугольного полусечения

5 — — F 1 bh — — 2

~ 2 Ус~~ Т 4 “ 8 ’

поэтому Wn = 2S = bh2/4,

где ус — координата центра тяжести полусечения.

Для круглого сечения (см. рис. IX.10, б) ус~2/3-d/n,

S = \/2-nd2/4-2/3-d jn = d:,/I2;

Wa = 25 = d3/6; WnfWy = d3 32/(6nd3) = 32/бл « 1,7.

В справочниках по сортаменту проката приведены данные по раз­мерам и упругому моменту сопротивления сечения Wy различных про­филей. Для определения Wn по формуле (IX.42а) необходимо опреде­лить S, зная размеры полусечения, приводимые в справочниках.

Для ориентировочных подсчетов можно принимать следующие зна­чения k=Wn/Wу для некоторых профилей:

1,2 ву) 1,6

Работу (мощность) правки можно определять по формуле (IX.29), которая в данном случае получит следующий вид:

Уголок

Двутавр (лежа) Рельс (на подош­ву)

1.7

2,0

Круг

Квадрат (на ре do)

Ш веллер (лежа)

1.4

1.4

(IX.43)

Деф*

NaV “ IE UFk

где F — площадь поперечного сечения профиля.

Пример 49. Определить усилие на ролики и мощность электродвигателя при­вода шестироликовон правильной машины для правки рельсов (см. рис. IX.8, а).

Дано: упругий момент сопротивления сечения рельса 300 см3; площадь попереч* ного сечения, рельса F—65 см2; координата центра тяжести сечения ус=70 мм; ста­тический момент полусечения S= 1/2-65-7=233 см3; пластический момент сопротивле­ния сечения l^n==2S = 466 см3; коэффициент к = Wn/Wv = 466/300= 1,55; скорость правки 1,6 м/с; шаг роликов одного ряда 1200 мм; предел текучести рельсовой стали (0,7% С; 0,8% Мп) сгт = 500 МПа.

  1. Определяем усилие на все шесть роликов по формуле (IX.42)

Р = 500■ 300000 [3•1,55 + 1]8/1200 = 5650 кН.

  1. 1550 кН.

    1200

    Рз = 500-466000

    Это усилие и изгибающий момент Л?з=сгт необходимо принимать за исходные данные для расчета на прочность приводного вала и универсального шпинделя привода ролика.

    Определяем максимальное усилие на третий роли к по формуле (IX.21)

*; 3^ Определяем мощность правки на роликах.

Принимаем коэффициент проникновения пластической деформации в сечении под вторым роликом ^ = 0,85 и по формуле (IX.30) находим

клеф - 0,72 [1/(1 - 0,85) +0,85 (6-3)) = 6.

По формуле (IX.43) определяем мощность правки:

500? , Н-мм кН-м

Лгпг) = 1600-6500-6 = 67-106 = 67 = 67 кВт.

пр 2-2,1 -105- с с

  1. Определяем потери мощности на трение в подшипниковых опорах всех шести приводных роликов. Так как ролики установлены консольно на приводных валах, то сначала находим суммы опорных реакций на передних и задних опорах:

1300 -{- 3.30

2Rnep = Р ^ = 12 /?зад = 0.27Р.

Опоры валов имеют роликовые подшипники, для которых принимаем р=0,005; средние диаметры качения роликов на передней опоре </Ср=бЮ мм и на задней dCp = 500 мм. Моменты трения в передних и задних опорах

Мподш = Raep И-^ср/2 ~Ь ^?зад Ц^ер/2;

М

ПОДШ

= 5650 ^1,27 ~~~ -f 0,27 ~~j 0,005 = 13 кН-м.

Диаметр ролика 740 мм, угловая частота вращения роликов (и приводных валов)

2v 2- 1,6

ш = ^ = о-Ж = !33 |/с-

Мощность трения в подшипниках

Л'подш = 13-4,33 = 55 кВт.

  1. Определяем потери на трение качения роликов по поверхности рельса в про­цессе правки; с учетом возможного проскальзывания принимаем Плечо качения т — = ] мм = 0,001 м:

Мкач — Рт 5650-0,001 = 5,65 кН-м;

^кач — -^кач ® — 5,65-4,33 = 24 кВт.

  1. Суммарная мощность потерь на трение JVTps=55-r24=79 кВт. Таким образом, потери на трение составляют 79/67—1,18, т. е. около 118% полезной мощности (при установке приводных валов на роликовых подшипниках). Очевидно, что применение подшипников скольжения для олор приводных валов недопустимо, так как при этом по­тери на трение и мощность увеличиваются в 15—20 раз.

  2. Потребная мощность электродвигателя при к. и. д. передачи (комбинирован­ный редуктор и универсальные шпиндели) т] = 0,9

Nдв = (67 + 79)/0,9 = 160 кВт.

Установлен электродвигатель постоянного тока мощностью 170 кВт. При скорости правки 1,6 м/с и диаметре роликов 700 мм (после переточки) частота вращения роликов будет равна /гр = 60- 1,6/(я.0,7) — 43,6 об/мин. Для получения этой скорости в приводе правильной машины установлен редуктор с передаточным числом /=1000/43,6 = 22,8.

Пример 50. Определить усилие на ролики и мощность электродвигателя приво­да сортоправильной девятироликовой машины конструкции СКМЗ для правки уголка 200X 200X24 мм (см. рис. 1Х.9).

Дано: предел текучести выправляемого материала от = 440 МПа, скорость правки С1=0,5 м/с; шаг роликов / = 800 мм; число приводных (нижних) роликов 4; число хо­лостых (верхних) роликов 5; средний рабочий диаметр роликов /)== 600 мм; площадь сечения и момент инерции уголка относительно оси /—I (по каталогу сортамента про­филей) (рис. IX.ll)

F=90,8 см2; У, = 1384 см*.

  1. Упругий момент сопротивления сечения

Wy = JJyc = 1384/7,2 = 192 см3.

Пластический момент сопротивления сечения при к = 1,5

Wa = 1 ,oWy = 288 см3.

  1. Максимальный и минимальный изгибающий моменты;

Мп= отп = 440-288-103 = 127 кН-м;

Му = ат Wy = 440-192-103 = 85 кН-м.

  1. Усилие на все ролики, согласно формуле (IX.42):

4 Максимальное усилие на третий ролик, согласно формуле (IX.21) (для после­дующего расчета ролика на прочность):

  1. 8 Р3 =-■ — Мп = 127 = 1270 кН. t 0,8

  1. Мощность правки по формуле (IX.43); принимаем; £2 = 0,7; km = 0,7? [1/(1 —0,7) -|- 0,7 (9 — 3)J = 2,73;

Л'1;р = ■ ~иу 500-9080-2,73 = 5,8-10» = 5,8 = 5,8 кВт.

1 ’1,1•10“ с с

Рис IX.II. К расчету усилий на ролики и опоры валков при правке углового профиля

  1. Момент трения в подшипниках при консольном расположении роликов и опорах на подшипниках качения (р. = 0,005) (см. рнс. IX.11)

d I d<>

Rz d2)

г

^иодш — Ri ,и ~r ^2 И ~ — (Ri di Опорные реакции («==1500 мм, /; = 450 мм):

2/?2 = Р

а

и

Маодш = Р [{а + Ь) dt + bd21 = 7220 [(1,5 + 0,45)0,33 +

0,005

+ 0,45-0,25 — = 9 кН-м.

2-1,5

  1. Момент трения качения на четырех приводных роликах, принимая, что они вос­принимают общее усилие при правке, равное PI2, и плечо качения rn = 1 мм — 0,001 м

7220

0,001 =3,6 кН-м.

  1. 2

  1. Суммарные моменты трения и мощность трения при (o=vlR—Q,5/0,3= 1,67 1/с Мгр = 9 + 3,6 = 12,6 кН-м; /VTP = Alu) = 2l кВт.

  2. Мощность электродвигателя при к. п. д. привода rj = 0,85 ^дв = (А''ил + Мтр)/'»! = (0,8 + 21)/0,85 = 32 кВт.

Правильные машины с косорасположенными гиперболоидными роликами

Для более качественной холодной правки круглых профилей (прутков, штанг, заготовок, труб), имеющих изогнутость по длине в различных плоскостях и некоторую эллипсоидность поперечного сечения, приме­няют правильные машины с косорасположенными роликами, имеющи­ми специальный профиль (а виде глобоида или гиперболоида).

При правке на этих машинах металл, кроме поступательного, со­вершает также вращательное движение. Благодаря этому перегибы ме­талла между роликами непрерывно изменяют свое направление, в ре­зультате чего достигается более точная правка по длине (прямолиней­ность) и по сечению.

На рис. IX. 12, а приведена схема семироликовой правильной маши­ны конструкции СК.МЗ, предназначенной для правки круглой заготов­ки диаметром 10—32 мм и труб диаметром 15—40 мм с толщиной стен­

ки до 5 мм; длина заготовки и труб — до 10 м; скорость правки (гори­зонтальная осевая скорость металла) 1 —1,7 м/с.

Машина имеет семь роликов, шесть из'которых расположены попар­но; рабочий (наименьший) диаметр ролика 150 мм; длина бочки 210 мм; шаг между роликами tv= 2^=400 мм. Крайние пары роликов приводятся от электродвигателей мощностью 8,5 кВт (780 об/мин) че­рез редукторы с передаточным числом /' = 3,06. Вращение роликам пе­редается универсальными шпинделями, благодаря чему угол наклона роликов можно устанавливать в пределах 25—30° в зависимости от требуемой точности правки (0,5—1 мм на 1 м длины).

8,5 пд/77, 7вО оду мин

Рис. IX.12. Правильная машина с косорасположеннымн гиперболоидпыми роликами: а —схема машины; 6 — схема действия усилий на ролики; в — эквивалентная схема действия уси­лий и моментов изгиба при правке круглою профиля

Методика определения усилия на ролики

Как известно из курса аналитической геометрии, однополостный гипер­болоид обладает следующим свойством: прямая линия, направленная под углом к его оси, является образующей, т.е. всеми своими точками касается поверхности гиперболоида.

При правке круглых профилей, имеющих кривизну по длине и неко­торую, хотя бы незначительную, элипсондность сечения, соприкоснове­ние профиля с гиперболоидным роликом не будет прямолинейным в первых парах роликов; при идеальной правке прямолинейность профи­ля можно достичь только в последних роликах.

Предположим, что правка (изгиб) в каждый данный момент време­ни при вращении круглого профиля осуществляется согласно схеме, приведенной на рис. IX. 12, б, т.е. равнодействующие контактных давле­ний расположены в середине и по краям роликов. В каждой паре ро-

ликов средние по длине бочки усилия направлены вертикально, а край­ние— под некоторым углом ф к вертикали, определяемыми точками контакта металла с роликом по краям. В таком случае расчетная схе­ма правки (изгиба) круглого профиля между косорасположенными ги- перболоидными валками (рис. IX.12, в) будет аналогична рассмотрен­ной выше обычной схеме правки в многороликовой правильной машине с цилиндрическими роликами, оси которых параллельны.

Составим уравнения моментов изгиба (смотря налево) для верти­кальных сил Я2, Я5, Р& и Р10 и проекций вертикальных сил Pi , Яз. Р4 , Ре„ Р?, Я9, имея в виду, что Р / —Pi cos ср и расстояния между силами не являются кратными шагу t:

Я' t/2 = -j- уИ,2; P\t — Р21/2 = — М3;

Р[ (/ + а) - Р2 (;t/2 + а) ±Р’3а = + М4;

Р\ (3/2/ + а) - Р2 (t + а) + Я; (t/2 + а) - Р\ t/2 = - М5;

r,-f р\ = ~

М, + 1 +

м. + — м.

3 2 а 4

2 а

М, + 1 +

2 а

Л*4 + Л15

Я5 = — (М4+2М5 + Мв); Р6

AL + (1 +

; ^ = т-(^7 + 2уи8 + м9).

p'7=t

2 а

Составим уравнения изгиба для сил справа (смотря направо):

Pio(y+“) =+М»; Я“=т( / + 2а М,);

Яю (/ + я) — Я9 а = — Afe; Яд =

Очевидно, что сумма вертикальных сил на верхний ряд роликов равна сумме вертикальных сил на нижний ряд роликов:

р= р2 + р\ + рб + ре + Ло = рн = я; 4- я; + я5 + я: -ь я;;

Я' = Я' = —

В я f

м, + УИ5 + м8 + +

+ М6 + М7)+(^М,

]•

(IX.44)

Дальнейший расчет аналогичен изложенному выше для листоправиль­ной многороликовой машины.

Пример 51. Определить усилия на ролики и мощность правки для случая холодной правки круглой стали диаметром d = 32 мм на машине конструкции СКМЗ (см. рис. IX. 12, о.). Материал круглых профилей — сталь 50Г с пределом текучести 0Т= 400 Н/ммг.

Дано: / = а = 200 мм; /р = 2^ = 400 мм; D = 150 мм.

1. Суммарное вертикальное усилие на верхние (или нижние) ролики определяем по формуле (IX.44)

м„ + м8 + -J 3 + Mt + М, + М,) 4- у Af,]. (IX .45)

Р = Р —

в н

М.

Интенсивная правка проката осуществляется только двумя первыми парами роли­ков; для этих роликов можно принять, что металл между ними деформируется (из­гибается) пластически по всему сечению и момент изгиба равен произведению предела текучести на пластический момент сопротивления сечения WV Так как последний ра­вен удвоенному статическому моменту полусечения круга 5 относительно оси, про­ходящей через центр тяжести круга, то, используя уравнение окружности х223

Л1а + l£+fL ж,

8 t -f- 2а *

Я принимая ординату центра тяжести г/с = г//2 для элементарной вертикальной , пло­щадки dF—ydx, расположенной в полусеченни, получим

г г г г .

wn = 25 = 2 j ус dF = 2 j у dx = j г/2 d* = j (г? — л:2) dx -у г» = — ;

  1. о —г

_JL d3 W -d*4 2 d

S~ 2 Fyc= 12 ’ Ус~~ 12F ~~ 12nd?. ~ 3 л

Таким образом, для первых двух пар роликов имеем (М| = 0, так как под силой Pi изгиба нет)

d3

M2 = M3^M4 = M5 = aTWa = oT-~ . (IX.46)

о

Под остальными роликами (начиная от сечения под силой Рб) металл изгибается я правится, испытывая только максимальные упругие деформации (до площадки текучести на диаграмме растяжения); принимая в этом случае предел упругости рав­ным пределу текучести (а^Ог) и момент сопротивления круга — упругому изгибу

Wy = nd8/32« ds/l0,

получим

My = Мв = М7 = М8 = М0 = от Гу « 0ГТ d3/10. (IX.47)

П с/3 /6

Так как пластический момент сопротивления сечения круга в ~ ~ ;г~ —1,7 ра-

у i

за больше упругого, то из формул (IX.46) и (IX.47) следует, что пластический момент изгиба круга также в 1,7 раза больше упругого момента изгиба.

Подставляя значения моментов пластического и упругого изгиба в формулу (IX.45), получим величины соответствующих вертикальных усилий на верхний (или нижний) ряд роликов (при /Р = 2/, см. рис. IX. 12, а и б):

  1. /. . 38 \ _ „ d3

Рв = Рн = (^14МП + ■— MyJ » 7,2ат — . (IX.48)

Таким образом, усилие на ролики пропорционально кубу диаметра зыправляемого круга и обратно пропорционально шагу между роликами. Отсюда следует, что для уменьшения усилия на ролики (и, соответственно, габаритов и массы правильной машины) желательно увеличивать шаг между роликами. Однако увеличение шага между роликами ухудшает качество правки, что потребует увеличения числа пар роликов. Поэтому при конструировании правильных машин этот параметр принимают на основании практических данных по эксплуатации машин различного типа, дающих наилучшее качество правки. В частности, хорошими показателями обладает рассмат­риваемая семироликовая машина конструкции СКМ.З для указанного выше сорта­мента круглых профилей и труб. Для правки профилей и труб диаметром 100— 200 мм (соответственно) принимают пятироликовые машины с диаметром роликов 250—350 мм и шагом /р = 1000—1200 мм. Подставляя заданные значения a*, d и /Р подучим

323

РВН = 7,2-400 = 234-10» Н = 234 кН.

R н 400

•Это вертикальное усилие действует на станину (несущие колонны) машины.

  1. Рассчитываем усилия на ролики и прочность роликов. Подставляя значения А1П и Му по формулам (IX.46) и (IX.47), a^t и /=200 мм, получим усилия на роли­ки (в кН):

р\ = — Мп = от — =22,0; Я, = Р'3 =Я' = — Мв = ат у- = 66,0; p1=7(M.+*,r)=7«.7 = « («„ + 2",)-

П d3

= —— сгт — = 48,0;

15 t

6

Му =

6

d3

t

10

от — =

14

7

d3

3/

' Му =

15

т t

?7 == — Mv = от — = 49,0; Р8 = ~ Му -- о? — = 52,5;

В 8 d3

( Му ~ \Q от (

  • = 31,0; Р10= ~ Му= ~-о, у-= 4,5.

‘умма этих усилий равна Рв4-Рн; согласно формулам (IX.44) и (IX.43): рв + Рн 14,4от d3//p = 936 кН; Рв = Ри = 468 кН.

Р4 + Р"6 - (l + ~) °т ^/6 = 66 + 48 - 114 кН.

Кроме вертикальных, на ролики будут действовать горизонтальные усилия в точках А и В. Угол ф между плоскостью изгиба металла и радиальной плоскостью прило­жения контактных сил Р определяем графически: ф = 25°.

Тогда

Х4 = Р\ tg ф = 66 • 0,466 - 30,5 кН; Хб Р'{- tg ф = 48 • 0,466 - 22,4 кН.

При расстоянии между опорами в подшипниках ролика 1=300 мм и расстоянии го-1 чек А и В от опор, равном 50 мм, найдем: опорные реакции а вертикальной плоскости

Р\ 50 -|- Р'6 250

RAt = (.Р4 250 + Р'6 50)У300 = 62,3 кН; RBi = — = 52,1 кН;

опорные реакции в горизонтальной плоскости (учитывая разное направление сил А* и Хв)

rA, = (Х,х 250 ~ *6 50)/300 = 21,5 кН; RBt = (Х^ 50 — Л'(( 250)/300 =- 13,4 кН. Результирующие опорные реакции

Ra = V= 66 кН; RB = VR\ + R% = 52,5 кН.

Напряжение изгиба в сечении галтели шейки на расстоянии 35 мм от опоры при диа­метре шейки вала d = 60 мм

о = Ra 35/(0, Id3) = 112 МПа.

Для вала, изготовленного из стали марки 40Х, напряжение допустимо. Определим также напряжение в середине верхнего ролика первой пары:

Р21 66- Ю3-300

о изluv — 1 л 1 1-г\з = ^45 МПа.

4tt-' 4-0,1 • 150-*

С учетом напряжений кручения результирующее напряжение будет около 170 МПа, что считаем допустимым для ролика, изготовленного из стали марки 9ХС.

  1. Мощность правки (пластической деформации металла при правке) определя­ем по формуле (1Х.43)

^пр— 1'^ДеФ’

где /?деф — коэффициент работы пластической деформации; для случая правки круг* лых профилен и труб 6сеф = 3-^-5 (в зависимости от интенсивности правки).

Принимая каеф = 5 и 0=1,5 м/с, получим (при F = nrf2/4 = 800 мм2)

4002 „ Н-мм л кН-м

  • — т, 1500-800*5 = 2,35- 10е = 2,35 = 2,35 кВт.

П| 2-2, МО5 с с

Считаем, что сумма результирующих реакций в опорах роликов, имеющих нагрузки по краям, равна сумме радиальных усилий. Тогда сумма опорных реакций всех семи роликов будет равна

  1. (На + Я в) = (Р, + рь + р, + рю) + (р1 + 6 +

-j- Р'7 + Рд) -cos ф = 495 кН.

Мощность потерь на трение в подшипниках опор всех роликов

Л' пояш — -^тр со = 2 (Ra ~\~ Rq ) р. ~ со.

Угловая скорость ролика

со = v/R = 2v/D = 2-1,5/0,15 = 20 1/с.

Принимая для опор на подшипниках качения ц=0,005 и средний диаметр трения в подшипнике tfu=I00 мм = 0,1 м, получим

^подш = 2,43 кВт.

Мощность потерь на трение качения роликов по круглой заготовке; принимая плечо трения пг~0,8 мм=0,0008 м (с учетом возможного проскальзывания по контакту ро­ликов с металлом), получим

^кач= 2 (*<4+ *B)mft>=7,8 кВт.

Суммарная мощность потерь на трение в правильной машине (без учета потерь в приводе)

Таким образом, мощность потерь на трение и машине в 10,2/2,4 = 4,4 раза больше мощности собственно правки (деформации) металла. Суммарная мощность, потреб­ляемая правильной машиной (с учетом к. п. д. привода — редуктора и шпинделей rj = 0,92)

N = (iVnp-f iVTP) 1/П = 13,6 кВт.

Установленные два двигателя мощностью 2X8,5=17 кВт удовлетворяют условиям работы машины. Имея исходные значения усилии, моментов и мощности, необходи­мо затем выполнить расчет станины, подшипников, шпинделей и редуктора.
