52. Самоуправляемые муфты
Самоуправляемые муфты служат для автоматического разъединения (соединения) валов в тех случаях, когда передаваемый валом момент или скорость превышает заданную условиями эксплуатации величину.

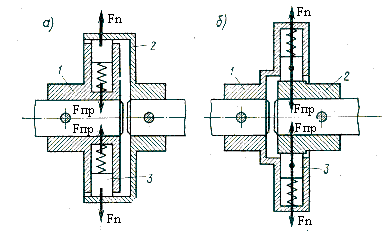

Центробежная муфта прямого действия (рис. а) применяется для автоматического сцепления валов, а центробежная муфта обратного действия (рис. б) – для автоматического расцепления валов. Полумуфты 1 и 2 соединяются с помощью колодок 3, которые могут поступательно перемещаться в полумуфте 1.
В
муфтах прямого действия колодки
удерживаются силами упругости Fпр
пружин растяжения в полумуфте 1. При
вращении вала с полумуфтой 1 со скоростью
на колодки действуют центробежные силы
инерции Fn
= mr
2,
где m
– масса колодки, r
– расстояние от центра масс колодки до
оси вращения полумуфты 1. При увеличении
скорости вращения сила инерции
преодолевает силу упругости пружины и
прижимает колодку к полумуфте 2 с силой
N
= Fn
– Fпр,
создающей трение между полумуфтами.
При моменте трения Мтр = Fтр· r = (Fn – Fпр) · r, превышающем момент сопротивления, происходят передача вращательного движения от полумуфты 1 к полумуфте 2 и соединение валов.

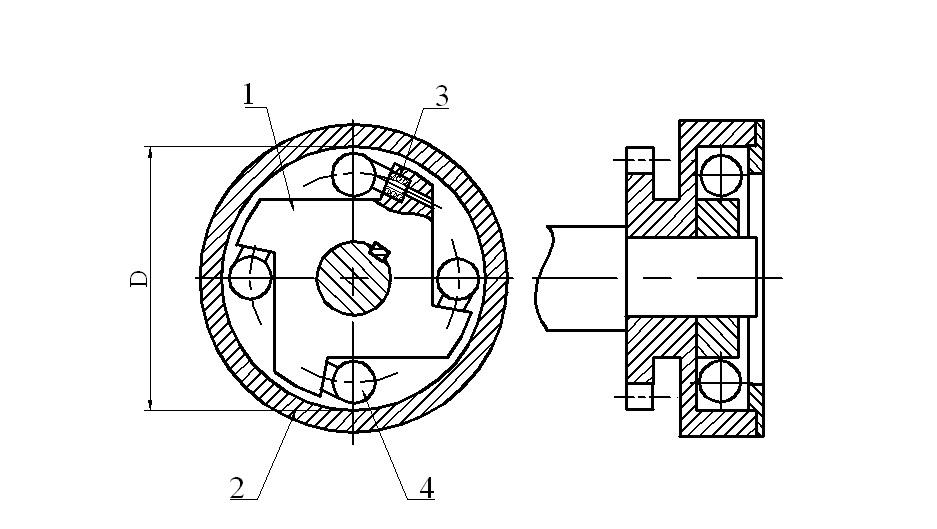

Обгонная муфта (рис. 12.11) передает движение только в одном направлении. Она состоит из ведущей (1) и ведомой (2) полумуфт, шариков (роликов) (4).
Принцип
работы обгонных муфт: Полумуфта 1 жестко
закреплена на ведущем валу. При его
вращении по часовой стрелке шарики 4
под действием сил пружин 3 и сил трения
вкатываются в узкую часть клинового
зазора полумуфт и, заклиниваясь, передают
вращательный момент от полумуфты 1 к
полумуфте 2, свободно сидящей на валу и
являющейся зубчатым колесом.
Рис. 12.11 |
При вращении полумуфты 1 против часовой стрелки шарики выходят в широкую часть клиновых зазоров и полумуфты разъединяются, т.е. вращение от вала к зубчатому колесу не передается. Такие муфты нормализованы. Они обеспечивают бесшумную работу и обладают высокой нагрузочной способностью. |
53. Корпуса
По функциональному назначению корпуса делят на несущие и корпуса-кожухи. Несущие корпуса служат для установки подвижных и неподвижных узлов и деталей механизма и должны обеспечивать их требуемое взаимное расположение. Корпуса-кожухи служат не только для размещения и крепления в них узлов и деталей механизмов, но и для защиты их от механических повреждений попадания пыли и влаги. От конструкции корпуса зависят точность и надежность работы механизма, его размеры, масса и внешний вид, удобство и безопасность эксплуатации.
Несущие корпуса по конструктивным признакам классифицируются на цельные, разъемные и сборные, одно- и двухплатные.
-цельные корпуса имеют форму открытых коробок.
Достоинства: высокая прочность и жесткость, хорошо защищают детали и узлы от внешних воздействий.
Недостатки: ограниченные возможности предварительной сборки деталей механизма в узлы до их установки в корпус, сложность и неудобство сборки и разборки.
-разъемные корпуса имеют форму закрытых коробок и состоят обычно из двух основных частей.
Достоинства:
высокая прочность и жесткость, обеспечивает
точность расположения валов отверстия
пол подшипники обрабатываются одновременно
для собранных совместно основных частей
корпуса.
-сборные корпуса имеют коробчатую форму и состоят из пластин, угольников и крышек, соединенных винтами и штифтами.
Достоинства: Они имеют достаточную прочность и жесткость, защищают детали и узлы механизма от внешних воздействий, но ограничивают, как и цельные корпуса, возможности узловой сборки.
В зависимости от технологии изготовления делят на литые, прессованные, штампованные, сварные механически обработанные.
