Министерство образования и науки российской федерации

Федеральное государственное бюджетное образовательное учреждение

высшего профессионального образования

Национальный исследовательский томский политехнический университет

Институт кибернетики

Технология художественной обработки материалов

Автоматизации и роботизации в машиностроении

КПТМ.23-10.РЦО.150.00.000.ПЗ

Курсовая работа по курсу «Механика»

«Проектирование редуктора привода ленточного кристаллизатора»

Выполнил студент гр. _ _______ Н.В. Жукова

^{Подпись Дата И.О.Фамилия}

Проверил ассистент________ _______ О.С. Пустовых

^{должность Подпись Дата И.О.Фамилия}

Томск – 2012

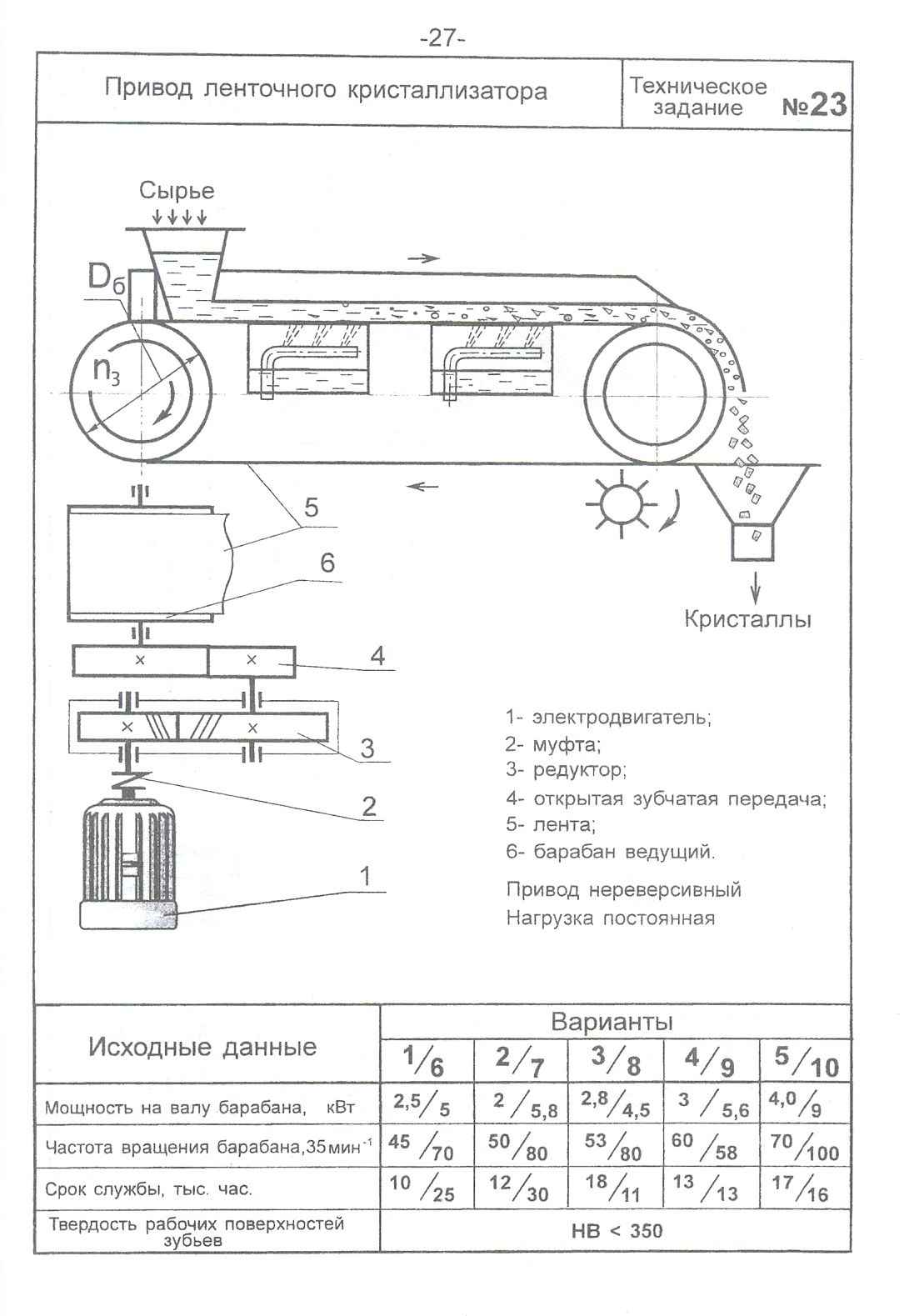

Техническое задание

Исходные данные	Условное обозначение		Значение
мощность на валу барабана	Рвых		9 кВт
Частота вращения барабана	nвых		100 мин-1
Срок службы	Lh		16000 ч
Твердость рабочих поверхностей зубъев		HB<350

На основании заданных начальных условий сконструировать редуктор цилиндрический одноступенчатый редуктор с прямозубой передачей, постоянной нагрузкой и нереверсивным приводом.

Содержание

Введение…………………………………………………………………………...4

1.Энерго-кинематический расчет привода барабанно-лопастного смесителя..6

1.1Выбор электродвигателя.Кинематическая схема………..………………...6

1.2 Расчет передаточных отношений………………………………………..….6

1.3 Определение крутящих моментов на валу………………………………..8

2.Расчет зубчатой передачи…………………………………………………9 – 16

2.1 Расчет контактных напряжений…………………………………………….9

2.2Расчет цилиндрической зубчатой передачи………………………………..11

3.Разработка эскизного проекта…………………………………………...16 – 17

3.1Диаметры валов…………………………………………………………….16

3.2 Расстояние между деталями передач…………………………………….16

3.3 Выбор подшипников………………………………………………………17

3.4 Предварительные размеры участков валов ……………………………..17

4.Конструирование колес зубчатой цилиндрической передачи……………...18

4.1 Цилиндрические зубчатые колеса внешнего зацепления………………18

5.Расчет валов на прочность……………………………………………….19 – 33

5.1 Предварительная установка опасных сечений вала…………………….19

5.2 Расчет вала на статическую прочность и

усталостное сопротивление………………………..…………………….26

5.4 Расчет шпонки на смятие…………………………………………………35

6.Расчет подшипников на заданный ресурс…………………………………...37

7.Конструирование корпусных деталей и крышек…………………………....39

7.1 Конструирование корпуса………………………………………………..39

7.2.Конструирование крышек подшипников………………………………..39

8.Выбор типа смазки…………………………………………………………….41

9.Расчет открытой передачи…………………...………………………………..42

Заключение………………………………………………………………………48

Список литературы………………………………………………………………49

Введение.

Редуктор – механизм, состоящий из передач зацеплением (конических, червячных и др.) с постоянным передаточным числом, предназначенный для понижения угловой скорости и повышения крутящего момента.

Прежде всего, редукторы классифицируются по типу механических передач.

Также редукторы можно классифицировать по типу корпусов, по способу охлаждения, по типам используемых подшипников, по скоростям вращения, передаточному числу; передаваемой, преобразуемой, распределяемой мощности.

Целью курсового проектирования по дисциплине "Механика" является формирование у студента научного представления о процессе проектирования механических устройств, приобретение и развитие навыков и умений применения элементной базы проектирования механических устройств.

Задачи курсового проектирования: систематизирование, закрепление и расширение теоретических знаний, развитие расчетно-графических навыков, ознакомление с конструкциями типовых деталей, приобретение навыков самостоятельного решения инженерно-технических задач, овладение техникой разработки конструкторских документов на различных стадиях проектирования, способность защищать самостоятельно принятое техническое решение.

На примере проектирования редуктора студенту предоставляется возможность освоить основные стадии проектирования механических устройств. Редуктор согласно техническому заданию является одной из сборочных единиц привода ленточного кристаллизатора.
