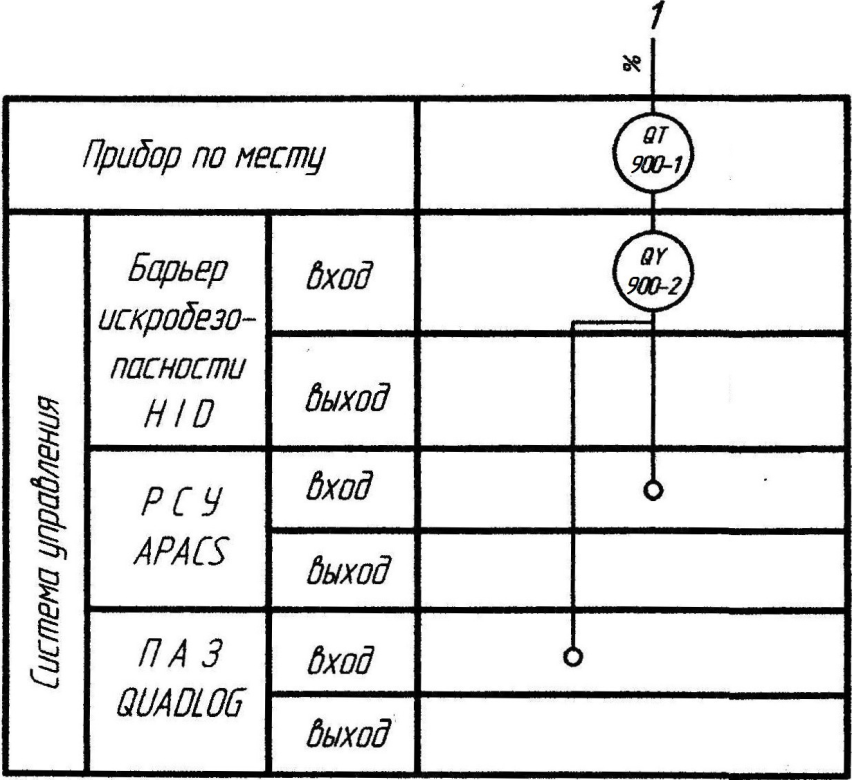

8. Контур контроля состава легких углеводородов
900-1 – датчик хроматографический ДХ-5
900-2 – барьер искробезопасности входной HID 2026
РСУ APACS – система управления процессом
ПАЗ QUADLOG – система противоаварийной защиты
Таблица 8 – Спецификация средств КИПиА
|
Количество, штук |
7 |
1 |
1 |
1 |
1 |
Тип, модель прибора |
6 |
ДХ-5 |
HID 2026 |
РСУ APACS |
ПАЗ QUADLOG |
|
Наименование и характеристика прибора |
5 |
Датчик хроматографический ДХ-5, выходной сигнал 0-5 мА, предназначен для постоянного отбора пробы, разделения их на составляющие величины |
Барьер искробезопасности серии HID входной, двухканальный. Входной сигнал от 4-20 мА, выходной от 4-20 мА |
Система управления процессом -контроллерный комплекс APACS компактная, легко масштабируемая распределительная система с развитыми пультами операторов, решающая все функции управления техническими объектами |
Система противоаварийной защиты на базе контроллера «QUADLOG». Надежность системы ПАЗ обеспечивается аппаратурным резервированием (дублирование) временной и функциональной избыточностью и наличием систем диагностики и самодиагностики |
|
Контролируемая среда |
4 |
Легкие углеводороды |
То же |
|
|
|
Место установки прибора |
3 |
На выходе из колонны поз. К-1 |
Шкаф барьера искробезопасности |
|
|
|
Наименование параметра |
2 |
Контроль концентрации |
То же |
|
|
|
Номер позиции на схеме |
1 |
900-1 |
900-2 |
|
|
Описание контура контроля состава легких углеводородов

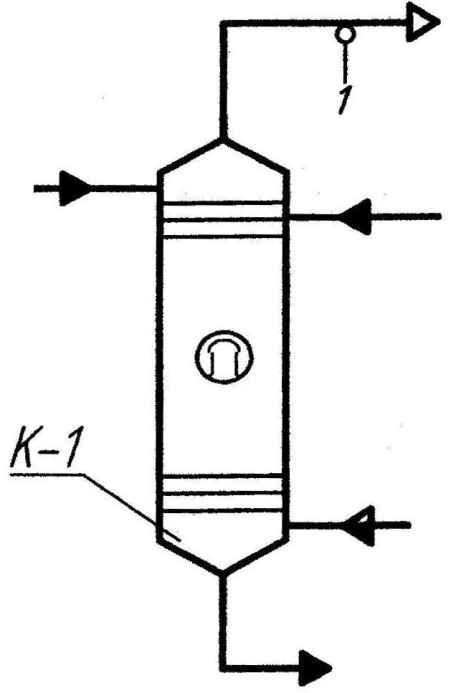

Контроль состава парод легких углеводородов в линии отвода их из колонны поз. К-1 осуществляется РСУ «АРACS», с помощью хроматографического датчика ДХ-5 поз. 900-1, который измеряет состав и преобразует его в выходной унифицированный аналоговый токовый сигнал 4-20 мА. Этот сигнал через барьер искробезопасности входной типа HID 2026 поз. 900-2, служащий для обеспечения искробезопасности цепи, поступает на вход РСУ «АРACS», где осуществляется визуализация и регистрация состава легких углеводородов.
В случае отклонения состава от предельно-допустимого значения, сигнал с датчика поступает на вход системы ПАЗ (противоаварийной защиты) «Quadlog.» и срабатывает сигнализация.

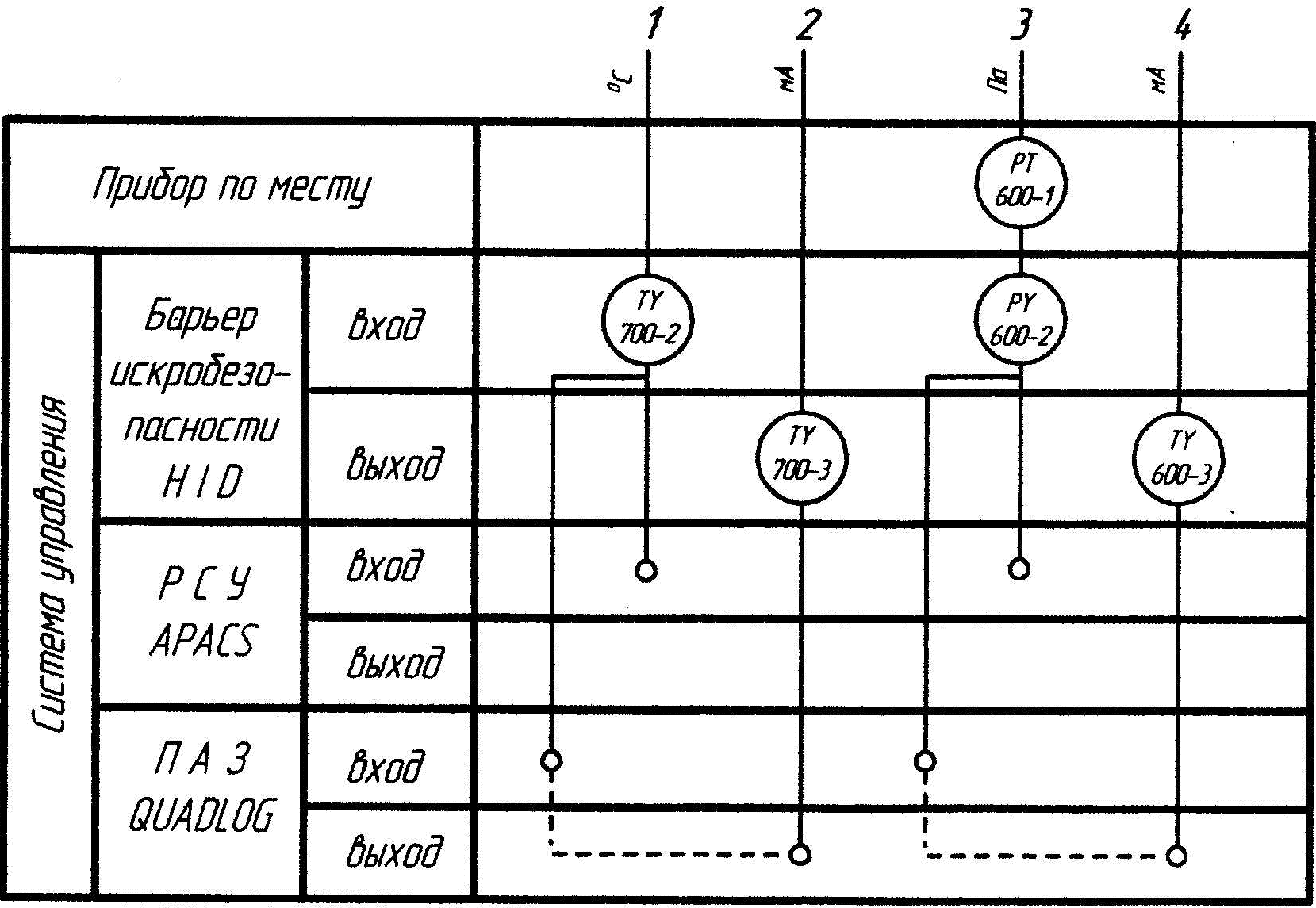

9. Контур контроля температуры и давления с блокировкой
700-1 – термопреобразователь ТХАУ Метран-271-Ех
700-2 – барьер искробезопасности входной HID 2072
700-3 – барьер искробезопасности выходной HID 2038
600-1 – интеллектуальный датчик давлений Метран-100-ДИ-Ех
600-2 – барьер искробезопасности входной HID 2026
600-3 – барьер искробезопасности выходной HID 2038
РСУ APACS – система управления процессом
ПАЗ QUADLOG – система противоаварийной защиты
Таблица 9 – Спецификация средств КИПиА
|
Количество, штук |
7 |
1 |
1 |
1 |
Тип, модель прибора |
6 |
ТХАУ Метран- 271-Ех |
HID 2072 |
HID 2038 |
|
Наименование и характеристика прибора |
5 |
Термопреобразователь с унифицированным выходным сигналом предназначен для измерения температуры нейтральных и агрессивных сред, применяются во взрывоопасных зонах. Диапазон унифицированного выходного сигнала постоянного тока 4-20 мА. |
Барьер искробезопасности серии HID входной, двухканальный. Входной сигнал от 4-20 мА, выходной от 4-20 мА |
Барьер искробезопасности серии HID выходной, двухканальный. Входной сигнал от 4-20 мА, выходной от 4-20 мА |
|
Контролируемая среда |
4 |
Углеводороды |
То же |
-//- |
|
Место установки прибора |
3 |
На линии нагнетания насоса поз. Н-2 |
Шкаф барьера искробезопасности |
То же |
|
Наименование параметра |
2 |
Контроль температуры с блокировкой |
То же |
-//- |
|
Номер позиции на схеме |
1 |
700-1 |
700-2 |
700-3 |
Продолжение таблицы 9
|
Количество, штук |
7 |
1 |
1 |
1 |
Тип, модель прибора |
6 |
Метран- 100-ДИ-Ех |
HID 2026 |
HID 2038 |
|
Наименование и характеристика прибора |
5 |
Интеллектуальный датчик давления серии Метран-100 предназначен для измерения и непрерывного преобразования в унифицированный аналоговый токовый сигнал 4-20 мА и/или цифровой сигнал на базе интерфейса RS485 входного сигнала избыточного давления |
Барьер искробезопасности серии HID входной, двухканальный. Входной сигнал от 4-20 мА, выходной от 4-20 мА |
Барьер искробезопасности серии HID выходной, двухканальный. Входной сигнал от 4-20 мА, выходной от 4-20 мА |
|
Контролируемая среда |
4 |
Углеводороды |
То же |
-//- |
|
Место установки прибора |
3 |
На линии нагнетания насоса поз. Н-2 |
Шкаф барьера искробезопасности |
То же |
|
Наименование параметра |
2 |
Контроль давления с блокировкой |
То же |
-//- |
|
Номер позиции на схеме |
1 |
600-1 |
600-2 |
600-3 |
Продолжение таблицы 9
|
Количество, штук |
7 |
1 |
1 |
Тип, модель прибора |
6 |
РСУ APACS |
ПАЗ QUADLOG |
|
Наименование и характеристика прибора |
5 |
Система управления процессом -контроллерный комплекс APACS компактная, легко масштабируемая распределительная система с развитыми пультами операторов, решающая все функции управления техническими объектами |
Система противоаварийной защиты на базе контроллера «QUADLOG». Надежность системы ПАЗ обеспечивается аппаратурным резервированием (дублирование) временной и функциональной избыточностью и наличием систем диагностики и самодиагностики |
|
Контролируемая среда |
4 |
|
|
|
Место установки прибора |
3 |
|
|
|
Наименование параметра |
2 |
|
|
|
Номер позиции на схеме |
1 |
|
|
Описание контура контроля температуры
с блокировкой

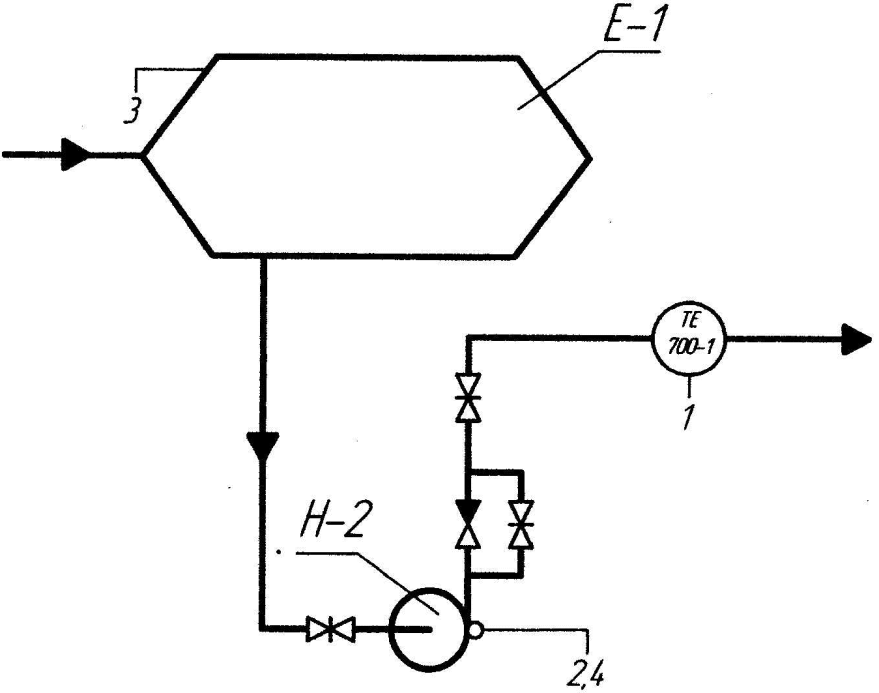

Контроль температуры углеводородов в линии нагнетания насоса поз. Н-2 осуществляется РСУ «APACS» с помощью термопреобразователя типа ТХАУ Метран-271-Ех поз. 700-1, который измеряет температуру жидких углеводородов и преобразует ее в выходной унифицированный аналоговый токовый сигнал 4-20 мА. Этот сигнал через барьер искробезопасности входной типа HID 2072 поз. 700-2, служащий для обеспечения искробезопасности цепи, поступает на вход РСУ «АРACS», где осуществляется визуализация и регистрация температуры.
В случае отклонения температуры от предельно допустимого значения сигнал с термопреодразователя поступает на вход системы ПАЗ «Quadlog» и срабатывает сигнализация и вырабатывается выходной дискретный сигнал, который поступает в электрическую схему питания насоса поз. Н-2, останавливая его во избежание аварийной ситуации.
Описание контура контроля давления
с блокировкой
Контроль давления в верхней части емкости поз. Е-1 осуществляется РСУ «АРACS», с помощью интеллектуального датчика избыточного давления типа Метран-100-ДИ-Ех поз. 600-1, который измеряет давление и преобразует его в выходной унифицированный аналоговый токовый сигнал 4-20 мА. Этот сигнал через барьер искробезопасности входной, типа HID 2026 поз. 600-2, служащий для обеспечения искробезопасности цепи, поступает на вход РСУ «АРACS», где происходит визуализация и регистрация давления.
В случае отклонения давления от предельно-допустимого значения, сигнал с датчика поступает на вход системы ПАЗ (противоаварийной защиты) «Quadlog», где срабатывает сигнализация и вырабатывается выходной дискретный сигнал, который поступает в электрическую схему питания насоса поз. Н-2, останавливая его во избежание аварийной ситуации.
