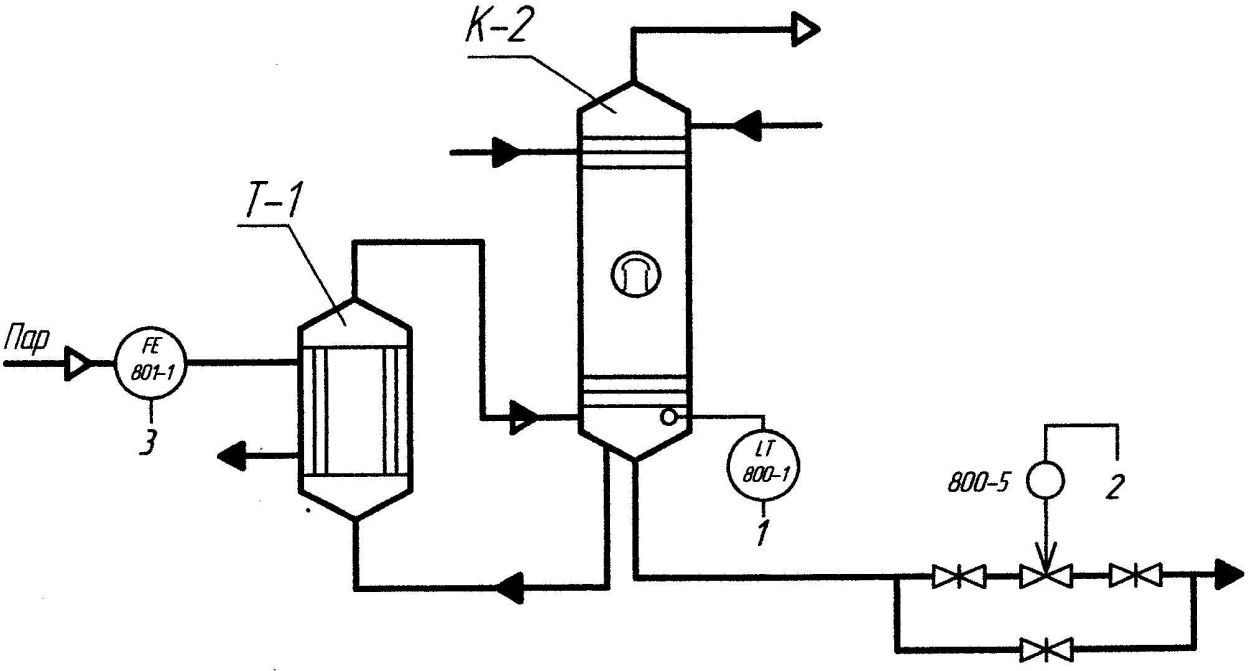

7. Контур регулирования уровня с коррекцией по расходу
800-1 – интеллектуальный датчик гидростатического давления Метран-100-ДГ-Ех
800-2 – барьер искробезопасности входной HID 2026
800-3 – барьер искробезопасности выходной HID 2038
800-4 – электропневматический позиционер VP 200
800-5 – регулирующий клапан 25ч32нж «НЗ»
801-1 – диафрагма камерная ДКС 0,6-300
801-2 – интеллектуальный датчик разности давления Метран-100-ДД-Ех
801-3 – барьер искробезопасности входной HID 2026
РСУ APACS – система управления процессом
ПАЗ QUADLOG – система противоаварийной защиты
Таблица 7 – Спецификация средств КИПиА
|
Количество, штук |
7 |
1 |
1 |
1 |
1 |
Тип, модель прибора |
6 |
Метран- 100-ДГ-Ех |
HID 2026 |
HID 2038 |
VP 200 |
|
Наименование и характеристика прибора |
5 |
Интеллектуальный датчик давления серии Метран-100 предназначен для измерения и непрерывного преобразования в унифицированный аналоговый токовый сигнал 4-20 мА и/или цифровой сигнал в стандарте протокола HART, или цифровой сигнал на базе интерфейса RS485 гидростатического давления |
Барьер искробезопасности серии HID входной, двухканальный. Входной сигнал от 4-20 мА, выходной от 4-20 мА |
Барьер искробезопасности серии HID выходной, двухканальный. Входной сигнал от 4-20 мА, выходной от 4-20 мА |
Электропневматический позиционер. Давление питающего воздуха 0,14 МПа.. Входной сигнал от 4-20 мА, выходной от 4-20 мА. Входной сигнал 0,02-0,1 МПа.. Рассчитан на ход 10…100 мм. Взрывозащита: ExdsllB+H2T6 |
|
Контролируемая среда |
4 |
Тяжелые углеводороды |
То же |
-//- |
-//- |
|
Место установки прибора |
3 |
В кубе колонны поз. К-2 |
Шкаф барьера искробезопасности |
То же |
По месту |
|
Наименование параметра |
2 |
Регулирование расхода с коррекцией по расходу |
То же |
-//- |
-//- |
|
Номер позиции на схеме |
1 |
800-1 |
800-2 |
800-3 |
800-4 |
Продолжение таблицы 7
|
Количество, штук |
7 |
1 |
1 |
1 |
1 |
Тип, модель прибора |
6 |
25ч32нж «НЗ» |
ДКС 0,6-300 |
Метран-100-ДД-Ех |
HID 2026 |
|
Наименование и характеристика прибора |
5 |
Исполнительный механизм, регулирующий клапан с пневмоприводом Pвых = 0,02-0,1 МПа. |
Диафрагма камерная, устанавливаемая во фланцах трубопровода ДКС по ГОСТ 8.563.1, 8.563.2, 8.563.3 |
Интеллектуальный датчик давления серии Метран-100 предназначен для изменения и непрерывного преобразования в унифицированный аналоговый токовый сигнал 4-20 мА и/или цифровой сигнал в стандарте протокола HART, или цифровой сигнал на базе интерфейса RS485 входного сигнала разности давлений |
Барьер искробезопасности серии HID входной, двухканальный. Входной сигнал от 4-20 мА, выходной от 4-20 мА |
|
Контролируемая среда |
4 |
Тяжелые углеводороды |
Пар |
То же |
-//- |
|
Место установки прибора |
3 |
На трубопроводе |
То же |
-//- |
Шкаф барьера искробезопасности |
|
Наименование параметра |
2 |
Регулирование расхода с коррекцией по расходу |
То же |
-//- |
-//- |
|
Номер позиции на схеме |
1 |
800-5 |
801-1 |
801-2 |
801-3 |
Продолжение таблицы 7
|
Количество, штук |
7 |
1 |
1 |
Тип, модель прибора |
6 |
РСУ APACS |
ПАЗ QUADLOG |
|
Наименование и характеристика прибора |
5 |
Система управления процессом -контроллерный комплекс APACS компактная, легко масштабируемая распределительная система с развитыми пультами операторов, решающая все функции управления техническими объектами |
Система противоаварийной защиты на базе контроллера «QUADLOG». Надежность системы ПАЗ обеспечивается аппаратурным резервированием (дублирование) временной и функциональной избыточностью и наличием систем диагностики и самодиагностики |
|
Контролируемая среда |
4 |
|
|
|
Место установки прибора |
3 |
|
|
|
Наименование параметра |
2 |
|
|
|
Номер позиции на схеме |
1 |
|
|
Описание контура регулирования уровня с коррекцией по расходу
Регулирование уровня кубовой жидкости в колонне поз. К-2 с коррекцией по расходу пара в кипятильник поз. Т-1 осуществляется РСУ «АРACS», с помощью интеллектуального датчика гидростатического давления типа Метран-100-ДГ-Ех поз. 800-1 измеряющего уровень в кубе колонны поз. К-2 и интеллектуального датчика разности давления типа Метран-100-ДД-Ех поз. 801-2, который измеряет перепад давления в трубопроводе, создаваемый диафрагмой камерной ДКС 0,6-300 поз. 801-1 и преобразуют их в выходные унифицированные аналоговые токовые сигналы 4-20 мА. Эти сигналы через барьеры искробезопасности входные типа HID 2026 поз. 800-2 и поз. 801-3, служащие для обеспечения искробезопасности цепи, одновременно поступают на вход РСУ «АРACS», где происходит сравнение текущих значений уровня и расхода с заданными.
В случае их рассогласования вырабатывается управляющее воздействие в биде сигнала 4-20 мА, который через барьер искробезопасности выходной типа HID 2038 поз. 800-3 поступает в электропневматический позиционер типа VP 200 поз. 800-4, служащий для преобразования электрического сигнала 4-20 мА в пневматический 0,02-0,1 МПа, а далее на исполнительный механизм регулирующего клапана, типа 25ч32нж «НЗ» поз. 800-5, установленного на линии подачи кубовой жидкости из колонны поз. К-2.
